7-5 Service Part List
7-4
SME Tape Feeder Calibration Jig
메 모
1~31번 까지는 체결 부품을 제외한 것으로 1개 단위로 구매할 수
있습니다.
70~84번 까지는 체결 부품입니다. 체결 부품은 패키지로만 구매
할 수 있습니다. 패키지에 포함된 체결 부품은 교정 지그와 마스
터 피더 1대를 조립하는데 필요한 분량입니다 .
w 패키지 자재번호: AM03-022317A
NO. PART NO. PART NAME Q'TY REMARK
20
AM03-020515A SMPS SWITCH CABLE ASSY-C
4
21
AM03-020517A FIDUCIAL LIGHT CABLE ASS'Y
1
22
AM03-020516A COAXIAL LIGHT CABLE ASS'Y
1
23
EP16-002162A FEEDER BASE BOARD 1SLOT
2 Board
24
AM03-020518A FEEDER SMPS/CAN CABLE ASSY-C
1
25
EP10-003281 5PIN2USB GENDER 1
26
EP10-003239 CAN PRO-C
3
27
AM03-020514A FEEDER CAN CABLE ASSY-C 1
28
EP06-001071 SMPS-C 1
29
AM03-020513A FEEDER SMPS CABLE ASSY-C 3
30 FC15-000883A FIDUCIAL DIFFUSER 1
31 AM03-012380A BOARD-FIDUCIAL-ILL
1
70 FC29-900605 HEX SUPPRORT 3 M3L10B5
71 FC29-900554 HEX SUPPRORT
4
M3L7B5
72
FC18-903189 TIE MOUNT
7
73 FC18-902827 FLAT HEAD SOCKET SCREW
11
M3L8
74
FC18-902809 BUTTON HEAD SOCKET SCREW
16
M4L12
75
FC18-902806 BUTTON HEAD SOCKET SCREW
16
M3L6
76
FC18-902765 SOCKET HEAD CAP SCREW
4
M5L30
77
FC18-902761 SOCKET HEAD CAP SCREW
11
M5L20
78
FC18-902745 SOCKET HEAD CAP SCREW
10
M4L15
79
FC18-902748 SOCKET HEAD CAP SCREW
2
M4L20
80
FC18-902757 SOCKET HEAD CAP SCREW
1
M5L15
81
FC18-901902 BUTTON HEAD SOCKET SCREW
3
M3L8
82
FC18-901892 BUTTON HEAD CAP SCREW 2 M2.5X6
83
FC18-901877 SOCKET HEAD CAP SCREW
2
M5L50
84
FC18-901878 SOCKET HEAD CAP SCREW
2
M5L60
7-5
Service Part List
7-6
SME Tape Feeder Calibration Jig
메 모
85번은 체결 부품입니다 . 체결 부품은 패키지로만 구매할 수 있
습니다. 패키지에 포함된 체결 부품은 교정 지그와 마스터 피더
1대를 조립하는데 필요한 분량입니다 .
w 패키지 자재번호: AM03-022317A
NO. PART NO. PART NAME Q'TY REMARK

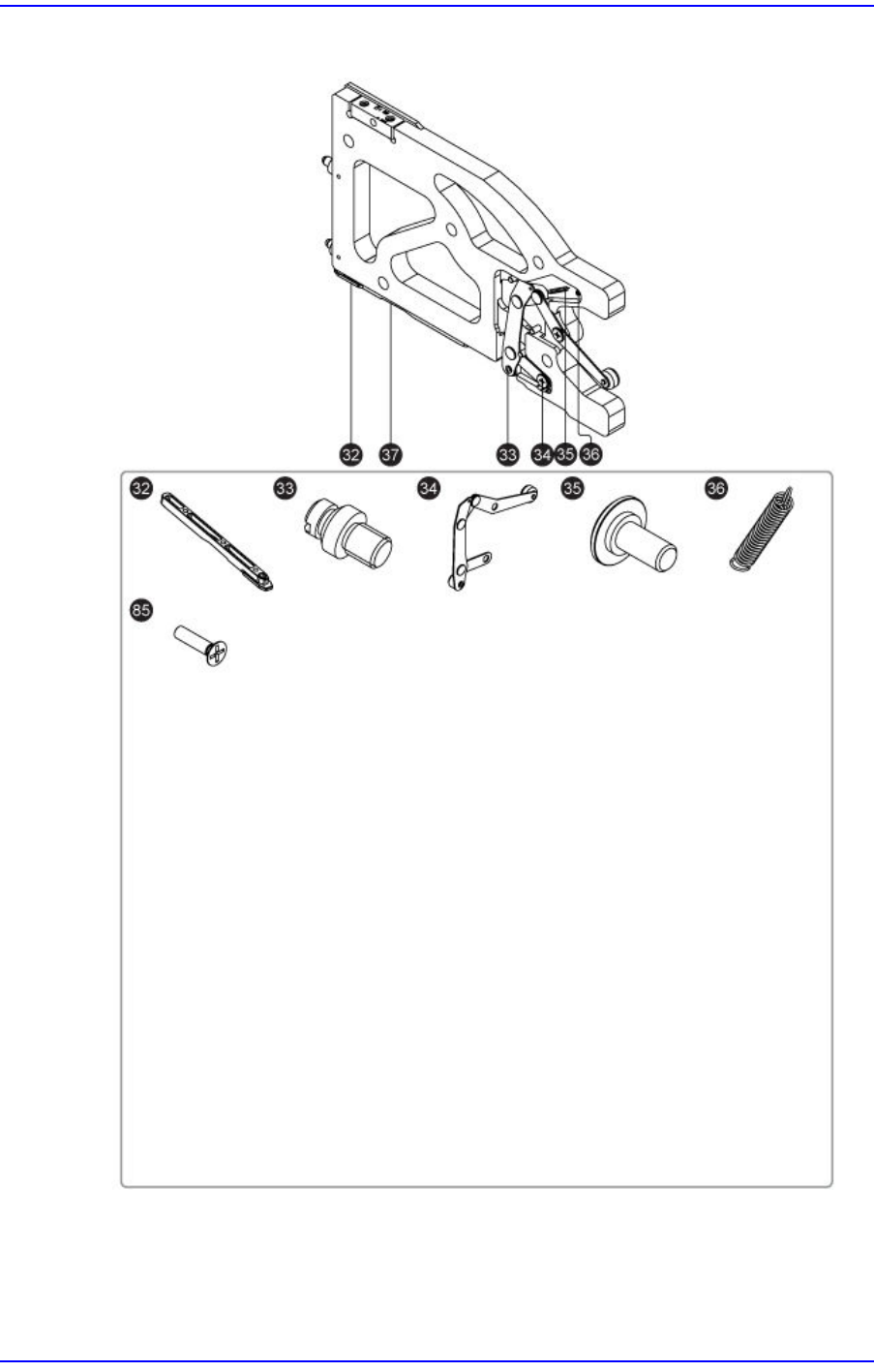

32 GD03-000023A INSTALL GUIDE 1
33 AM03-012040A SME MASTER TOOGLE ASSY 1
34 J70653935A T LINK1 HINGE 2
35 J7066040A TOGGLE SPRING 1
36 J70661204A LOCKER-SPG-SHAFT 1
85 FC18-901932 FLAT HEAD CAP SCREW 3 M3X12
