3-1 3 . 3.1. (Flo w Chart) 피더를 정기적으로 교정함으 로써 피더의 부품 공급 정도를 확인할 수 있고 , 피더를 최적의 상태로 유지할 수 있습니다 . 특히 테이프 피더의 메인보드 를 교체했거나 , 인덱스 모터 , 인덱스 기어 , 스프 라켓 부품을 재조립 또는 교체한 경우에는 반드시 해당 피더 를 교정해야 합니다 . 피더의 교정 과정은 다음과 같습니다 .
3-1
3 .

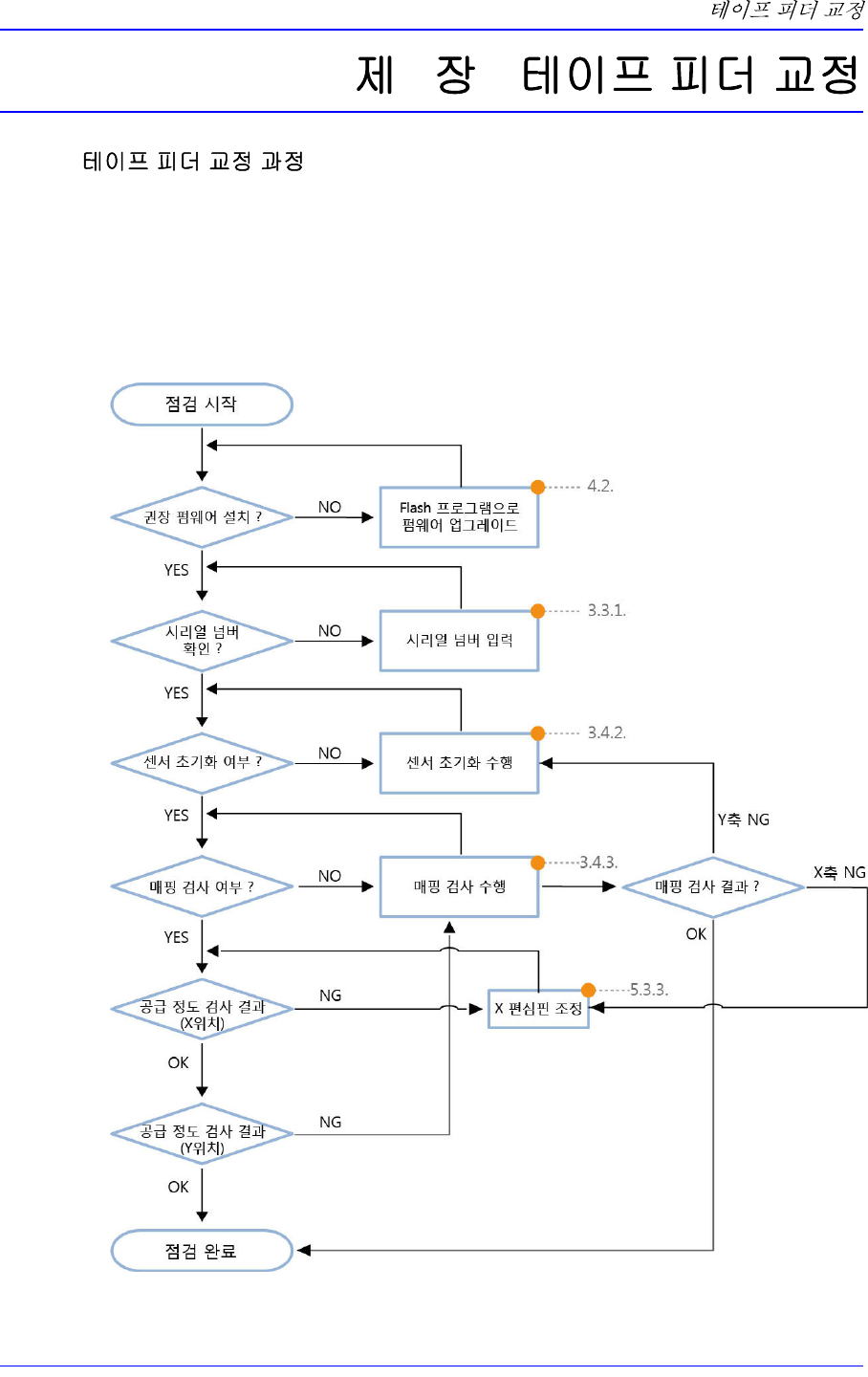

3.1. (Flow Chart)
피더를 정기적으로 교정함으로써 피더의 부품 공급정도를 확인할 수 있고, 피더를
최적의 상태로 유지할 수 있습니다.
특히 테이프 피더의 메인보드를 교체했거나, 인덱스 모터, 인덱스 기어, 스프라켓
부품을 재조립 또는 교체한 경우에는 반드시 해당 피더를 교정해야 합니다.
피더의 교정 과정은 다음과 같습니다.
3-2
SME Tape Feeder Calibration Jig
3.2. (Jig Setup)
교정 지그의 카메라가 마스터 피더의 원점 마크를 티칭하도록 설정합니다. 마스터
피더의 원점 마크를 티칭하기 위해 필요한 공구는 다음과 같습니다.
w 교정 지그
w 교정 소프트웨어
w 마스터 피더
w 마스터 피더의 원점 마크를 티칭할 때에 미소칩이 피더베이
스의 상면에 있으면 +50 ~ +80μm 마스터 피더의 교정 오차가
발생할 수 있습니다.
w 마스터 피더와 피더베이스 사이에 미소칩이 낀 상태에서 마
스터 피더를 장착하면 미소칩이 끼었는지 육안으로 확인하
기 어려우니 피더를 삽입하기 전에 피더 베이스를 청소하십
시오.
w 교정 지그 청소와 관련한 자세한 사항은 “5.2.2.1.
/ ”를 참조하십시오.
붓 또는 에어건을 사용하여 마스터 피더와 피더베이스에 묻
은 이물질을 제거하십시오.
마스터 피더의 원점 마크를 티칭하는 방법은 다음과 같습니다.
1. 교정 지그의 전원을 켭니다.
2. 마스터 피더를 원점 설정할 피더의 종류에 맞게 피더 베이스 슬롯에 삽입하십시
오.
