3-4 SME Tape Feeder Calibrat ion Jig 3. 교정 지그의 전방 플레이트에 마스터 피더를 완전 밀착 시킨 후에 클램프 레버 를 위쪽으로 밀어 올려 마스터 피더를 피더 베이스에 고정하십시오 . 마스터 피더를 교정 지그의 피더 슬롯에 삽입할 때에 이물 질이 나 칩이 낀 상태에서 클램프 레버를 올리면 클램프 레버나 링크 가 휘어질 수 있습니다 . 클램프 레버나 링크가 휘면…
3-3

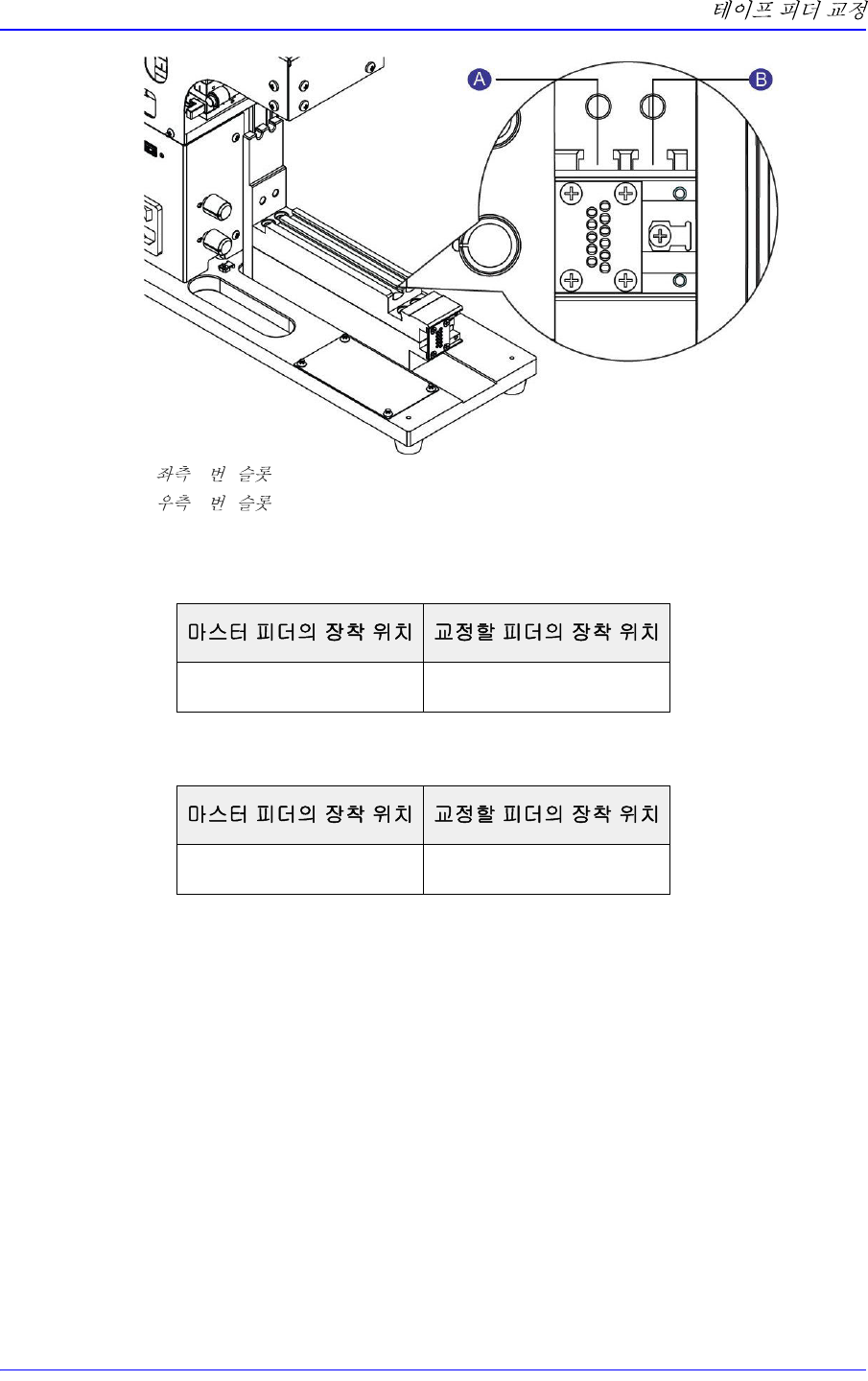

A (1 )
B (2 )
w W4P1, 0402, 8mm 피더를 교정할 경우
w 12mm/16mm 피더를 교정할 경우
좌측(1 번) 슬롯 좌측 (1번 ) 슬롯
우측(2 번) 슬롯 좌측 (1번 ) 슬롯
3-4
SME Tape Feeder Calibration Jig
3. 교정 지그의 전방 플레이트에 마스터 피더를 완전 밀착 시킨 후에 클램프 레버
를 위쪽으로 밀어 올려 마스터 피더를 피더 베이스에 고정하십시오 .
마스터 피더를 교정 지그의 피더 슬롯에 삽입할 때에 이물질이
나 칩이 낀 상태에서 클램프 레버를 올리면 클램프 레버나 링크
가 휘어질 수 있습니다. 클램프 레버나 링크가 휘면 반드시 해당
부품을 교체한 후에 마스터 피더를 사용하십시오 .
4. 아이콘을 마우스로 더블클릭하여 교정 지그 프로그램을 실행하십시오 .
3-5
5. 교정 지그 프로그램을 실행하고 아래 순서대로 프로그램을 조작하십시오 .
1) <Jig Setup> 버튼을 클릭하십시오.
2) 비전 창에서 검사영역을 설정하십시오 . 마우스 왼쪽 버튼을 클릭한 상태로
Drag 하면 영역이 표시됩니다.
3) 교정 지그 본체의 Coaxial, Fiducial 조명을 설정하십시오. 그리고 프로그램의
<Threshold> 영역에서 <Master Feeder> 옵션버튼을 선택하고 슬라이드 바를
조작하여 마스터피더의 원점 마크가 비전 창에 선명히 보이도록 설정하십시
오.
만약 마스터 피더 원점 마크에 대한 초점이 맞지 않을 경우에는 교정 지그의
Z 스테이지를 조작하여 비전 창에 보이는 이미지의 초점을 맞추십시오 .
4) <Apply> 버튼을 클릭하여 설정값을 저장하십시오.
5) 교정 지그의 XY 스테이지를 움직여 교정할 테이프 피더에 해당하는 마스터
피더의 원점 마크가 비전 창의 중심에 오도록 조절하십시오 .
<Camera Center Offset> 영역에서 <Find Offset> 버튼을 클릭하여 비전 창의
중심(회색 십자선)과 마스터 피더 원점 마크의 중심(녹색 십자선) 간의 거
리가 50μm 이내가 되도록 XY 스테이지를 조절하십시오.
