3-8 SME Tape Feeder Calibrat ion Jig 다음과 같은 경우에는 반드시 마스터 피더의 원점을 다시 티칭 하십시오 . 1) 지그의 카메라 , 렌즈 또는 스테이지가 다른 대상 ( 물건 , 사람 ) 과 접촉된 경우 카메라 , 렌즈 또는 스테이지가 다른 물체와 접촉되면 마스터 피더의 원점을 측정하는 광학 시스템 조건이 변경될 수 있으 므로 이런 경우에는 반드시 다시 마스터 피…
3-7

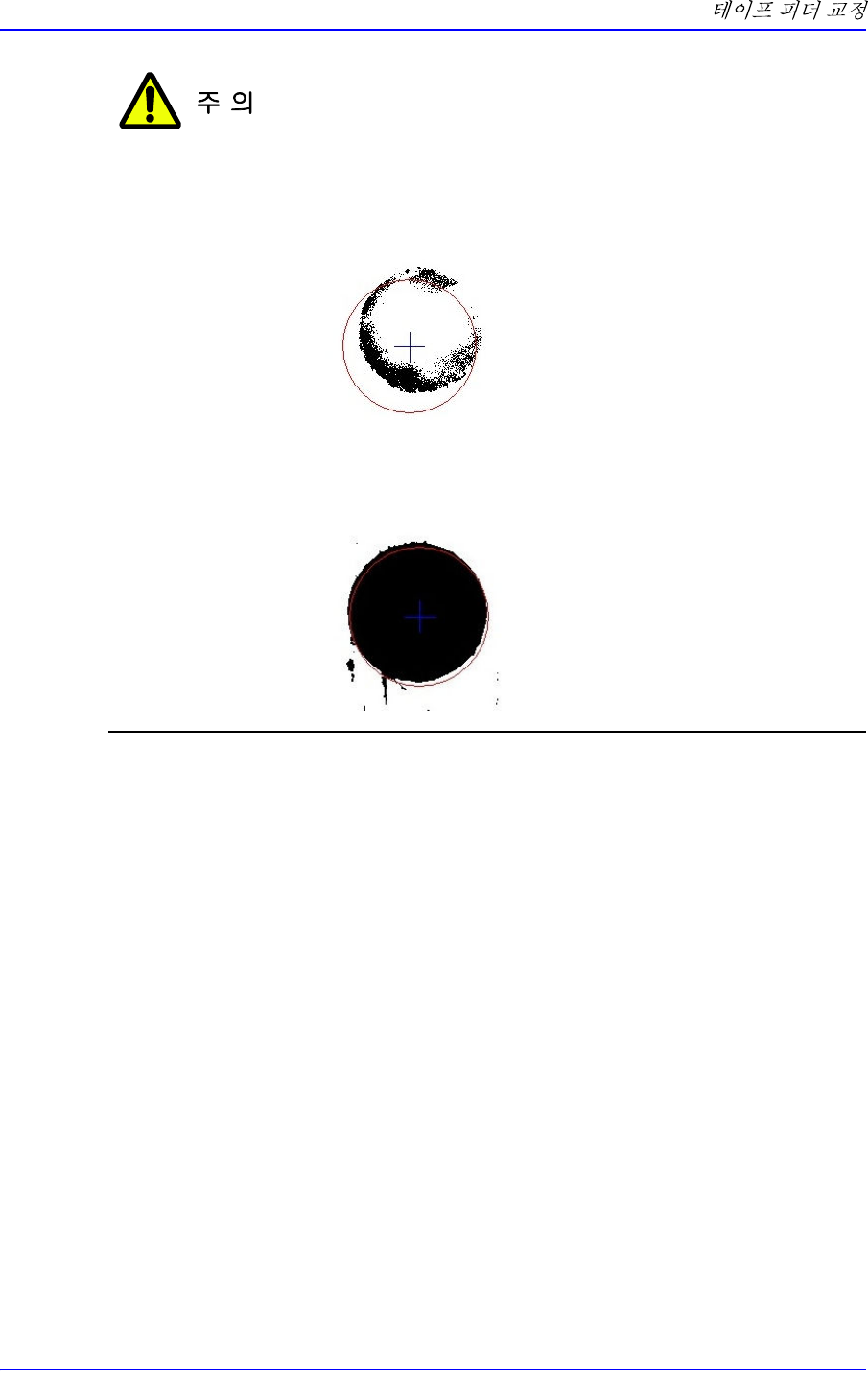

Threshold를 설정할 때에 값이 너무 작거나 크면 인식오류가 발
생합니다. 인식오류가 발생하지 않도록 주의하십시오.
w Threshold 값이 작을 때에 마스터 피더의 원점 마크를 인식하
지 못한 경우
w Threshold 값이 클 때에 마스터 피더의 원점 마크를 인식하지
못한 경우
3-8
SME Tape Feeder Calibration Jig
다음과 같은 경우에는 반드시 마스터 피더의 원점을 다시 티칭
하십시오.
1) 지그의 카메라, 렌즈 또는 스테이지가 다른 대상(물건 , 사람
)과 접촉된 경우
카메라, 렌즈 또는 스테이지가 다른 물체와 접촉되면 마스터
피더의 원점을 측정하는 광학 시스템 조건이 변경될 수 있으
므로 이런 경우에는 반드시 다시 마스터 피더의 원점을 티칭
하십시오
2) 사용자가 지그를 사용 중에 지그가 위치한 장소를 벗어났다
가 다시 복귀한 경우
사용자가 지그가 위치한 장소를 벗어난 동안, 1번의 경우가
발생되었을 수 있으므로 이런 경우에는 반드시 다시 마스터
피더의 원점을 티칭하십시오 .
3) 지그 사용 시간이 4 시간을 경과한 경우
마스터 피더는 금속 재질로 만들어져 당사 온도 기준을 준수
해야만 합니다. 그러나, 사용자가 제어할 수 없는 원인으로
인해 지그가 위치한 곳의 온도가 당사 온도 기준을 만족하지
못 할 수 있으므로, 지그 사용 시간이 4 시간을 경과한 경우에
는 반드시 마스터 피더의 원점을 다시 티칭하십시오.
3-9
3.3. (Feeder Check)
피더의 부품 공급 정도 및 피더에 저장된 데이터의 확인이 필요하거나, 피더에 문제
가 발생한 경우에는 피더를 점검하십시오.
테이프 피더 점검을 위해 필요한 공구는 다음과 같습니다 .
w 교정 지그
w 교정 소프트웨어
w 교정할 피더
w 마스터 테이프

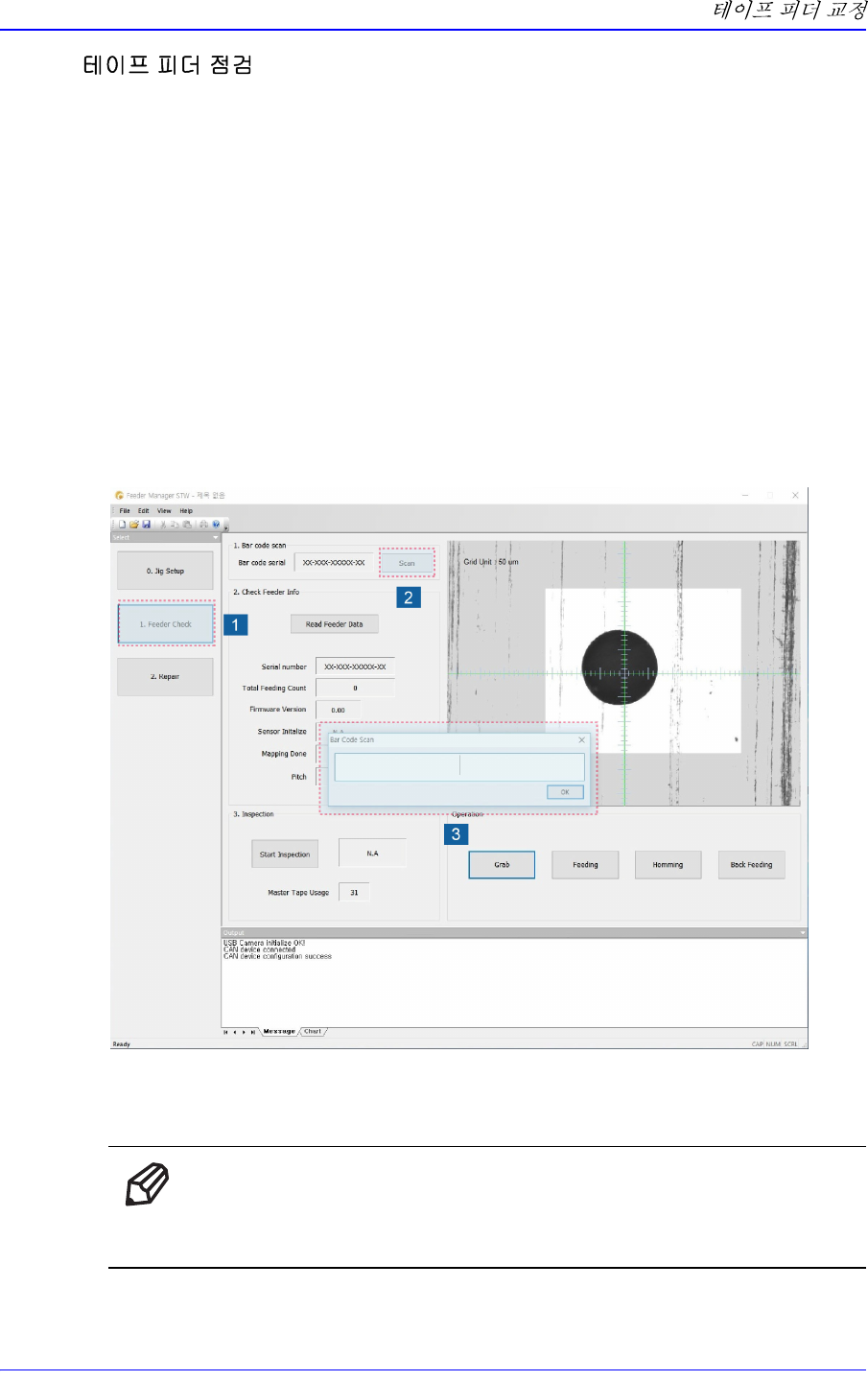

3.3.1. 시리얼 번호 입력 (Barcode Scan)
교정할 피더의 시리얼 번호를 입력하는 과정은 다음과 같습니다.
1. 교정 지그에 테이프 피더를 설치하고 , <Feeder Check> 버튼을 클릭하십시오 .
2. 피더 검사 화면에서 <Scan> 버튼을 클릭해서 바코드 스캔 창을 실행하십시오 .
메 모
교정 지그 프로그램을 실행하고 피더를 교정 지그에 설치하면 자
동으로 바코드 스캔 대화상자가 표시됩니다.
3. 바코드 리더기를 사용하여 바코드를 스캔하거나 키보드를 이용하여 바코드 정
