3-16 SME Tape Feeder Calibrat ion Jig 2) <Threshold> 영역에서 <Master Feeder> 옵션버튼을 선택하고 슬라이드 바를 조작하여 마스터 피더의 홀이 비전 창에 선명히 보이도록 밝기를 조정하십 시오 . 만약 마스터 피더의 홀의 초점이 맞지 않으면 교정 지그의 Z 스테이지를 조 작하여 비전 창에 보이는 이미지의 초점을 맞추십시오…
3-15
테프론 테이프가 부착되지 않은 마스터 테이프를 SME 피더에
사용하여 마스터 테이프의 변형과 피더의 공급 정도 불량이 발
생한 경우에는 당사에서 책임지지 않습니다.
SME용 마스터 테이프에는 앞쪽에 테프론 테이프가 부착되어
있습니다. 테프론 테이프가 부착되지 않은 마스터 테이프는
EXCEN 피더용이고, 이를 SME 피더에 사용하면 마스터 테이프
변형과 피더의 부품 정도 불량이 발생할수 있습니다 .

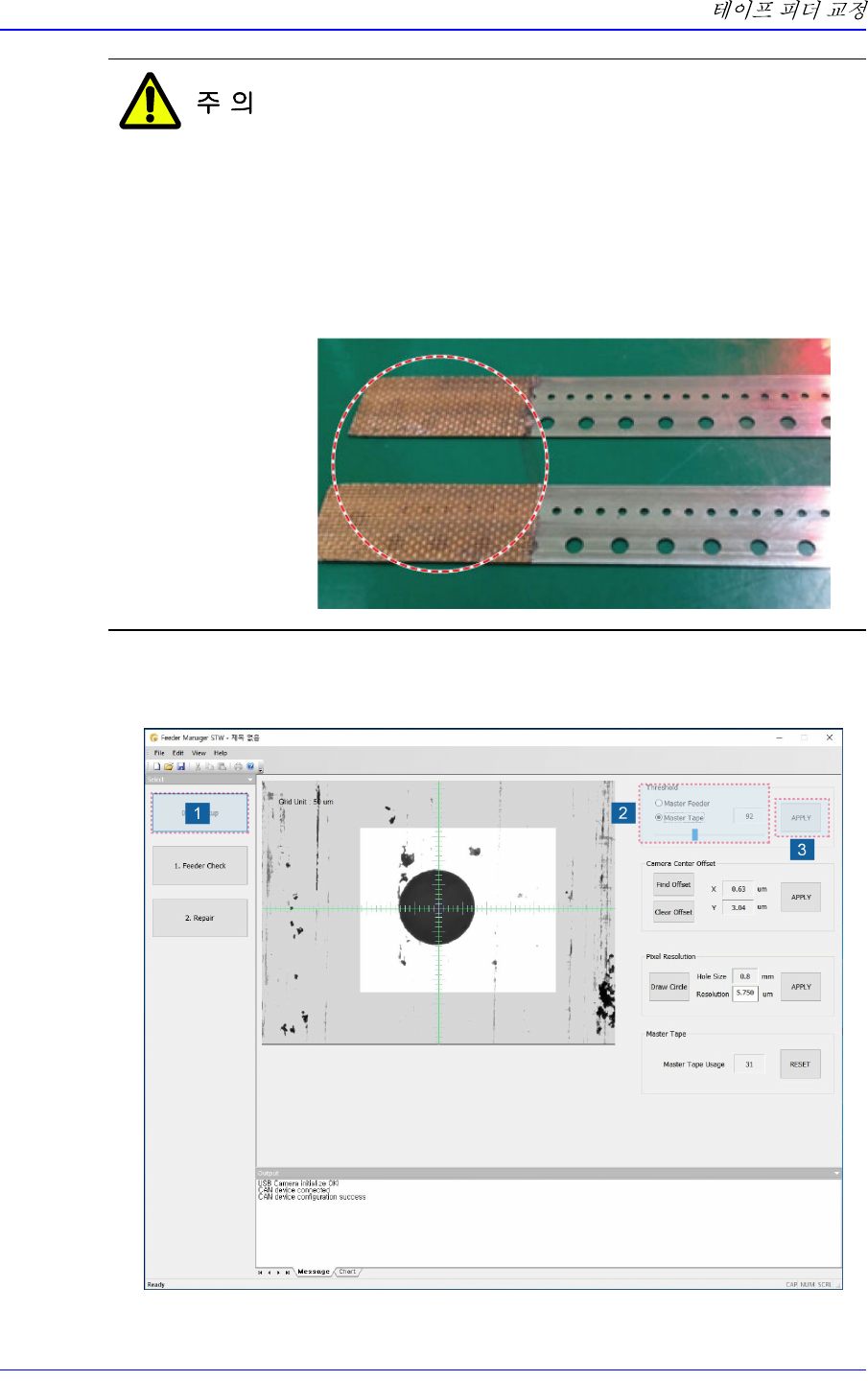

5. 교정 지그 프로그램을 실행하고 아래의 순서대로 마스터 테이프의 Threshold 값
을 조정하십시오.
1) <Jig Setup> 버튼을 클릭하십시오.
3-16
SME Tape Feeder Calibration Jig
2) <Threshold> 영역에서 <Master Feeder> 옵션버튼을 선택하고 슬라이드 바를
조작하여 마스터 피더의 홀이 비전 창에 선명히 보이도록 밝기를 조정하십
시오.
만약 마스터 피더의 홀의 초점이 맞지 않으면 교정 지그의 Z 스테이지를 조
작하여 비전 창에 보이는 이미지의 초점을 맞추십시오.
메 모
Threshold 설정 방식
w <Master Feeder> 옵션버튼
비전 시스템이 마스터 피더의 홀을 인식할 경우에 선택하십
시오.
w <Master Tape> 옵션버튼
비전 시스템이 교정할 피더에 삽입된 마스터 테이프의 홀을
인식할 경우에 선택하십시오 .
3) <Apply> 버튼을 클릭하여 설정값을 저장하십시오.

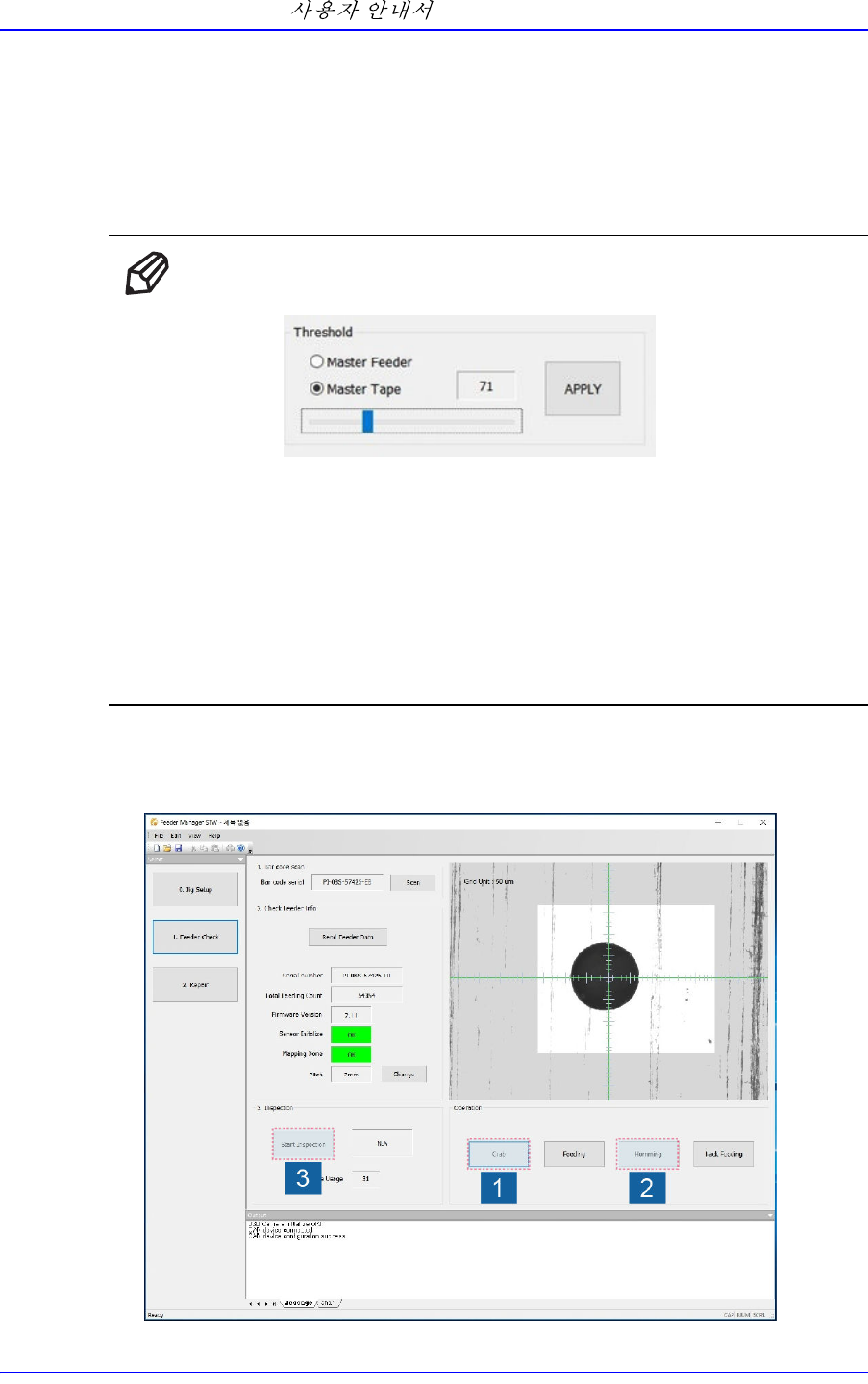

6. 아래의 순서대로 피더의 부품 공급 정도 검사를 시작하십시오.
3-17
1) <Grab> 버튼을 3~5회 클릭해서 홀의 위치가 반복적으로 정확하게 인식되는
지 확인하십시오. 비전 창에서 마스터 피더 홀의 원점에 변화가 있을 경우에
는 마스터 테이프의 Threshold 값을 재조정하십시오.
2) <Homming> 버튼을 클릭해서 피더에 대한 원점 복귀를 수행하십시오 .
3) <Start Inspection> 버튼을 클릭해서 피더의 부품 공급정도를 검사하십시오.
검사를 시작하면 <Start Inspection> 버튼이 <Stop Inspection> 버튼으로 표시
되고 피더가 80회 피딩을 한 후에 비전 시스템이 마스터 홀의 위치를 인식합
니다.
메 모
피더의 부품 공급 정도 검사를 중단하려면 <Stop Inspection> 버
튼을 클릭하십시오. 단, 검사를 중단하면 피딩 횟수 및 검사 결과
는 전부 초기화됩니다.

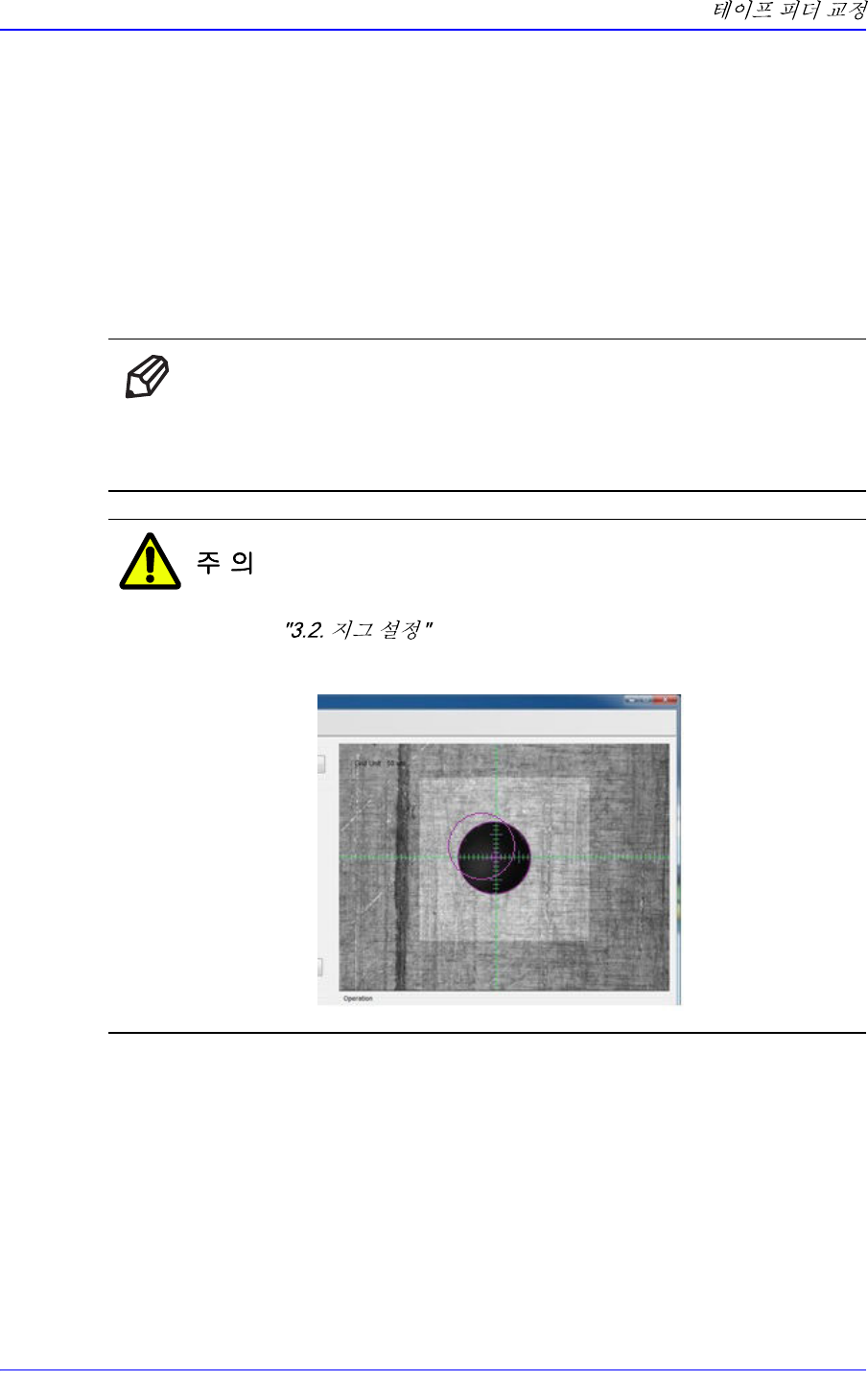

<Grab> 버튼을 클릭해서 비전 스템이 인식한 피더 홀의 위치가
정확하지 않을 경우에는 심각한 문제를 발생시킬수 있습니다.
을 참고하여 테이프 피더의 원점을 다시 설정하
십시오.
7. 검사가 완료되면 아래의 그림과 같이 검사 결과가 화면에 표시됩니다.
