3-24 SME Tape Feeder Calibrat ion Jig 메 모 비전 시스템에서 마스터 테이프의 홀을 인식하지 못할 경우에는 "3.3.3. " 의 Step 5 를 참조하여 Threshold 를 설정하십시오 . 마스터 테이프의 사용 횟수가 초과 (150 회 ) 로 인한 피더의 부품 공급 정도 불량 및 매핑 불량에 대하여 당사에서는 책임지지 않 습니다 . 마스터 테이…
3-23
3.4.3. 매핑 검사(Mapping)
피더의 부품 공급 정도가 나쁘거나 피더의 센서초기화를 한 경우에는 다음과 같이
매핑 검사를 실행하십시오 .
1. "3.3.3. "의 Step 1 에서 Step 4 까지를 참조하여 테이
프 피더에 마스터 테이프를 삽입하십시오 .

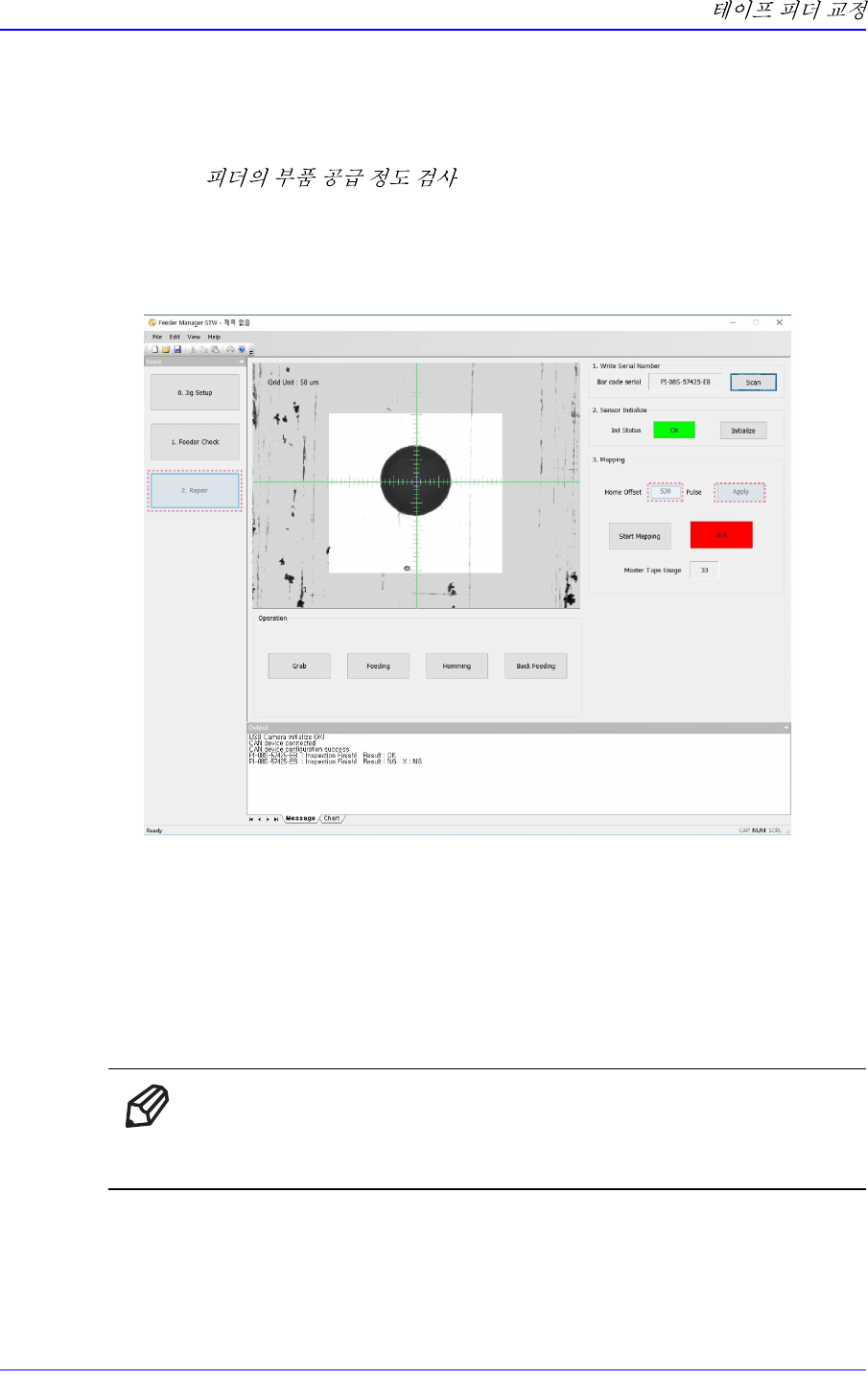

2. 피더에 마스터 테이프를 삽입하고 Home Offset을 설정함으로써 마스터 테이프
의 이송 홀을 비전 인식영역 안으로 이동시키십시오.
w <Home Offset> 에디트박스
마스터 테이프 이송 홀을 비전의 인식 영역에 포함되도록 Y 옵셋을 설정합
니다.
Home Offset 값을 증가시키면 비전 창에서 마스터 테이프 이송 홀이 위로 이
동되고, Home Offset값을 감소시키면 마스터 테이프 이송 홀이 아래로 이동
됩니다.
메 모
Home Offset값을 변경할 때에 기존 Home Offset값 대비 변경되
는 값이 50을 넘지 않도록 설정하는것을 권장합니다 .
w <Apply> 버튼
<Home Offset> 에디트박스에 설정한 옵셋을 적용하려면 이 버튼을 클릭하
십시오.
3-24
SME Tape Feeder Calibration Jig
메 모
비전 시스템에서 마스터 테이프의 홀을 인식하지 못할 경우에는
"3.3.3. "의 Step 5를 참조하여
Threshold를 설정하십시오 .
마스터 테이프의 사용 횟수가 초과 (150회 )로 인한 피더의 부품
공급 정도 불량 및 매핑 불량에 대하여 당사에서는 책임지지 않
습니다.
마스터 테이프를 150회 이상 사용 후에는 반드시 마스터 테이프
를 교체하십시오.
마스터 테이프가 손상되거나 변형되면 즉시 해당 마스터 테이프
를 폐기하십시오.

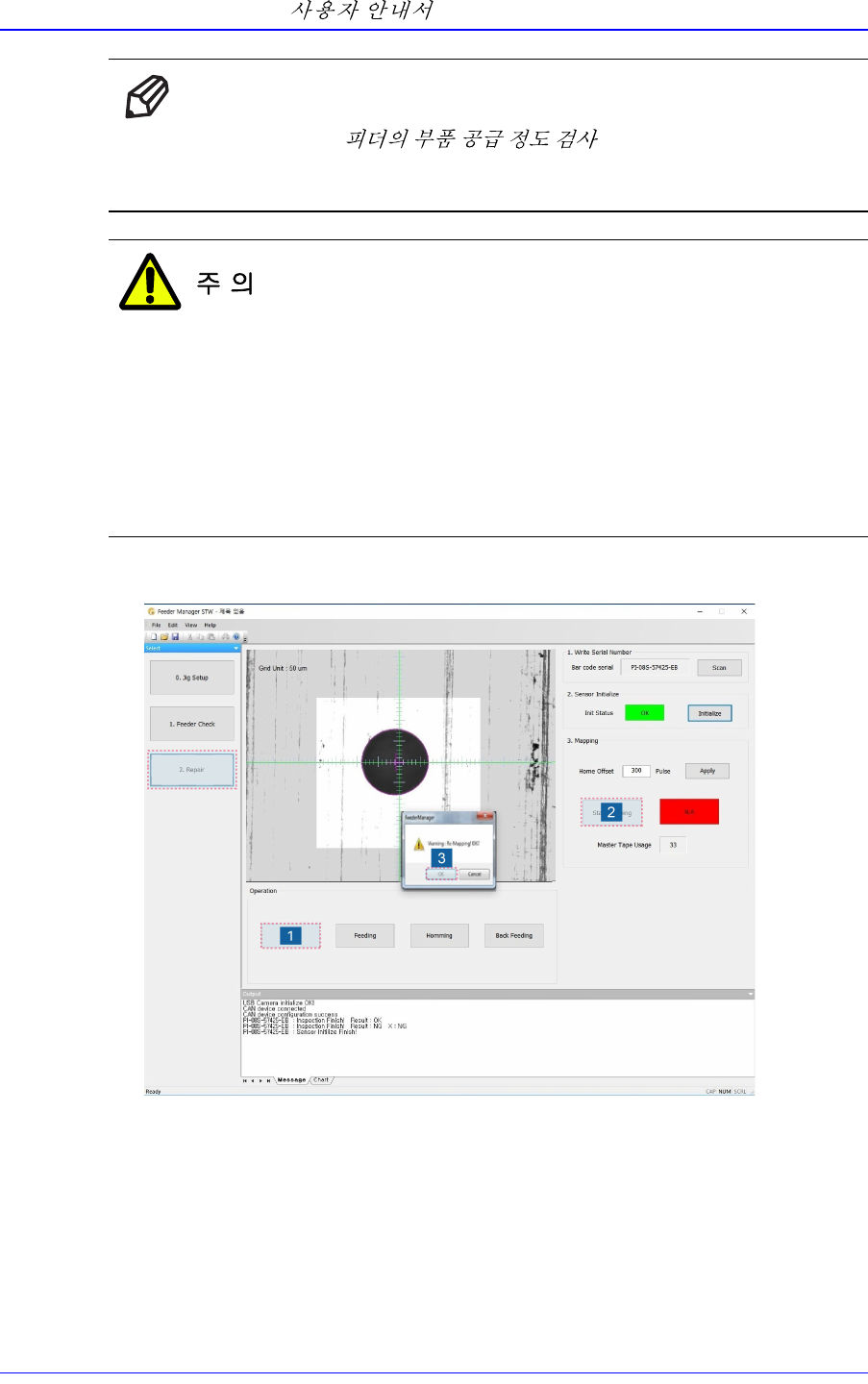

3. 아래의 순서대로 매핑 검사를 실행하십시오 .
1) <Grab> 버튼을 3~5회 클릭해서 홀의 위치가 반복적으로 정확하게 인식되는
지 확인하십시오. 비전 창에서 마스터 피더 홀의 원점에 변화가 있을 경우에
는 마스터 테이프의 Threshold 값을 재조정하십시오.
2) <Start Mapping> 버튼을 눌러 매핑 검사를 시작하십시오 .
3) 기존 매핑 데이터가 존재할 경우에는 다시 매핑 검사를 진행할 것인지 확인
하는 메시지가 표시됩니다. <OK> 버튼을 클릭하면 기존 매핑 데이터는 삭
제됩니다.
3-25

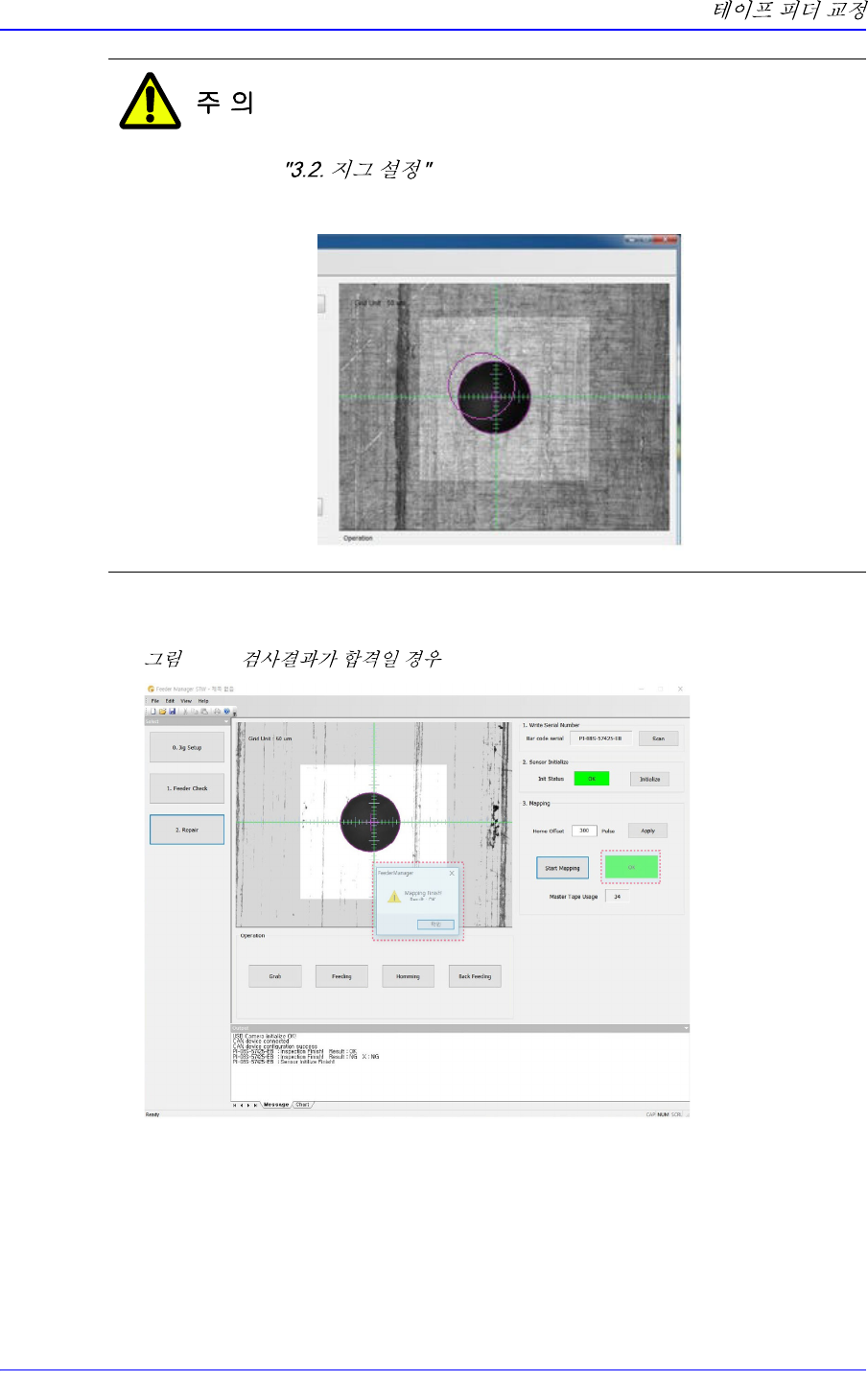

<Grab> 버튼을 클릭해서 비전 스템이 인식한 피더 홀의 위치가
정확하지 않을 경우에는 심각한 문제를 발생시킬수 있습니다.
을 참고하여 테이프 피더의 원점을 다시 설정하
십시오.
4. 검사가 완료되면 매핑 검사 결과를 표시합니다.
