SME Tape Feeder Calibration Jig
5.2.
5.2.1. 교정 지그 유지보수 관련 주의사항
지그 커버를 임의로 분해할 경우에는 미소칩이나 이물질의 유입, 외부 충격에 의한
내부 부품이 파손될 수 있습니다 . 반드시 지그 커버가 조립된 상태에서 교정 지그를
사용하거나 유지보수를 수행하십시오 .
메 모
서비스 부품을 교체할 경우에는 지그 커버를 제거해야 합니다.

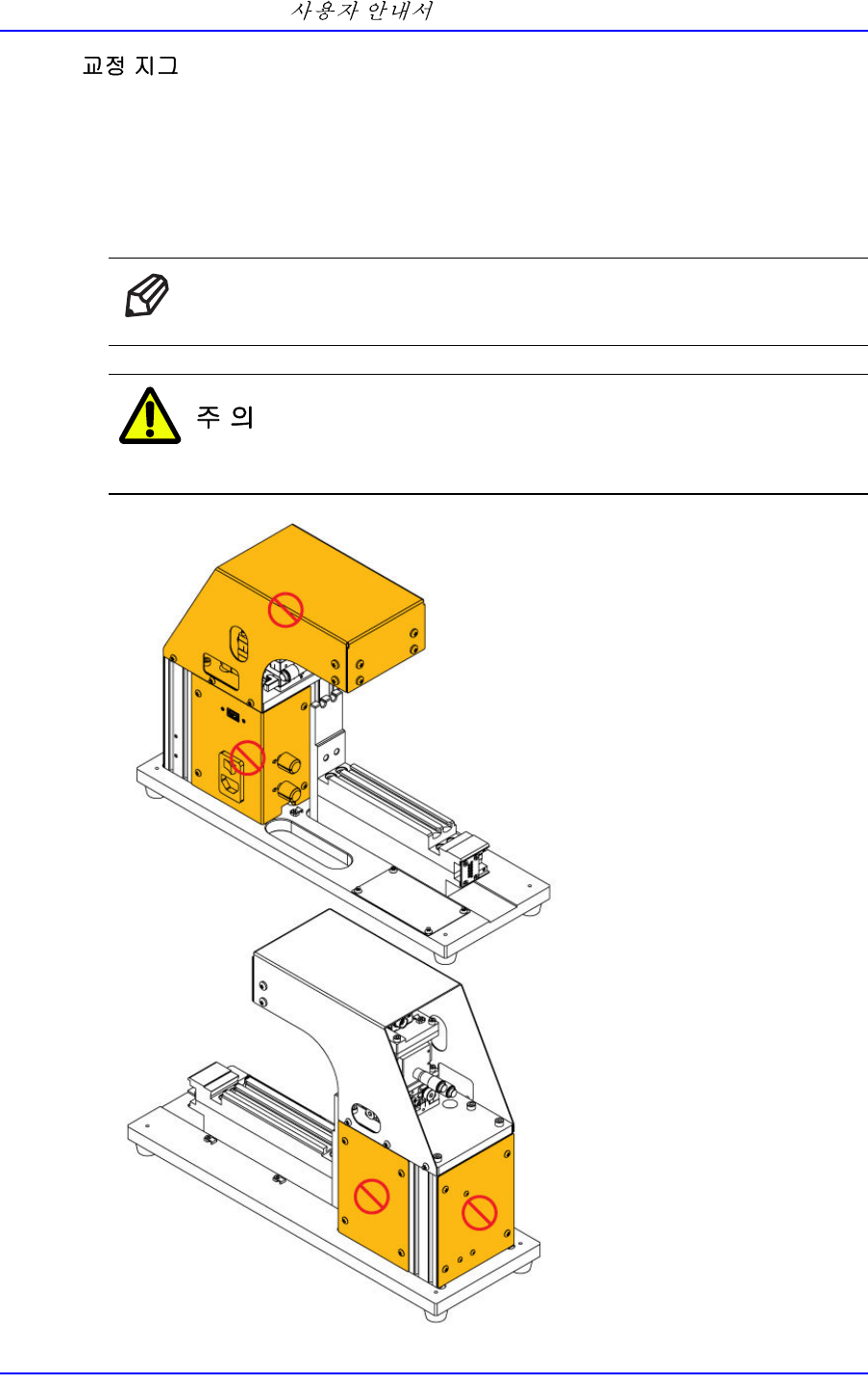

아래 그림에서 표시한 부위의 커버를 제거한 상태로 교정 지그
를 사용하지 마십시오 .
5-3
5.2.2. 교정 지그

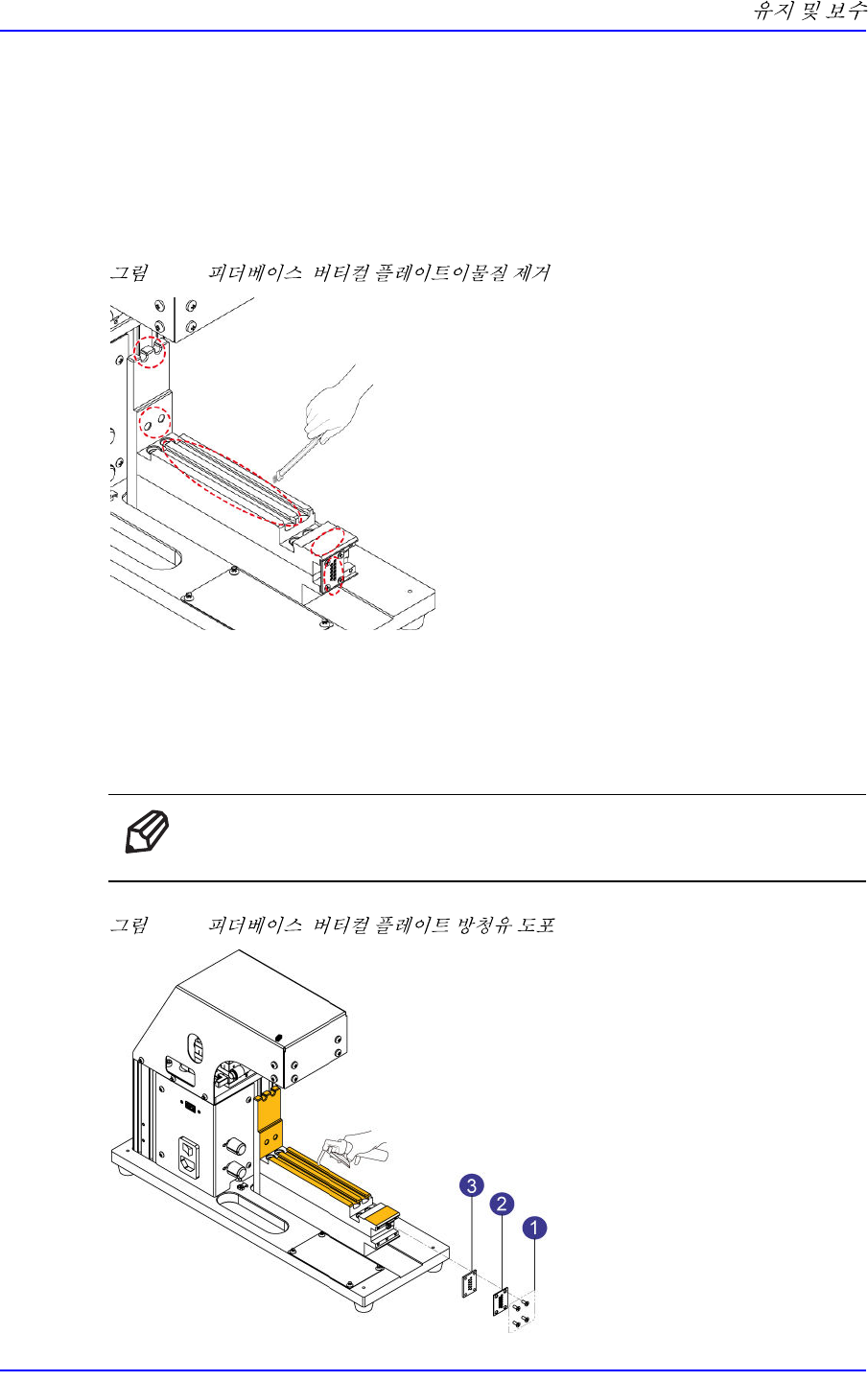

5.2.2.1. 피더베이스 / 버티컬 플레이트 이물질 제거
교정 지그를 사용한 경우에는 피더베이스 주변에 부품이나 이물질이 묻었는지 확인
하십시오. 부품이나 이물질이 묻었으면 아래 그림을 참조하여 브러쉬와 에어건을
사용하여 이물질을 제거하십시오.
5.1 /
5.2.2.2. 피더베이스 / 버티컬 플레이트 방청유 도포
아래 그림을 참조하여 6 개월 주기로 피더베이스와 버티컬 플레이트에 방청유를 도
포하십시오.
메 모
권장 방청유 : WD40 ( 일반 상용품)
5.2 /
5-4
SME Tape Feeder Calibration Jig
1. 고정 나사 ( ①번)를 풀고, 피더베이스 보드를 구성하는 ②번과 ③번 부품을 제
거하십시오.
2. 피더베이스와 버티컬 플레이트에 방청유 를 도포하십시오 .
3. 방청유를 도포한 피더베이스와 버티컬 플레이트를 하루 동안 건조 시킨 후에,
잔여물을 깨끗한 천으로 닦아내십시오.
4. 분해의 역순으로 피더베이스 보드를 교정 지그에 조립하십시오 .
5.3.
5.3.1. 테이프 피더 점검
테이프 피더의 부품 공급정도에 문제가 있는 경우에는 "3.3. "을 참
조하여 테이프 피더 점검을 수행하십시오.
정기적으로 피더를 교정하면, 피더의 문제를 확인할 수 있여 피더의 부품 공급 정도
를 확보함으로써 생산성이 개선됩니다.
5.3.2. 사용 수명 관리 및 Overhaul
w 8mm 테이프 피더
피더의 피딩 횟수가 40,000,000이 넘으면 공급정도에 문제가 발생할 수 있습니
다. 피더의 피딩 횟수가 40,000,000이 넘은 경우에는 "3.3.3.
"를 참조하여 피더의 부품 공급 정도 검사를 수행하십시오 .
부품의 공급 정도 검사 결과가 'NG'이면, 피더를 Overhaul(수리)하십시오. 그리
고 부품의 공급 정도 검사 결과가 'OK'이면 피딩 횟수가 60,000,000 이 될 때까지
해당 피더를 사용한 후에 , 해당 피더를 Overhaul(수리 )하십시오.
피더 Overhaul 이 필요한 경우에는 당사 지정 C/S 회사 (STS) 또는 해외대리점에
문의하십시오.
w 12mm / 16mm 테이프 피더
피더의 피딩 횟수가 20,000,000이 넘으면 공급정도에 문제가 발생할 수 있습니
다. 피더의 피딩 횟수가 20,000,000이 넘을 경우에는 "3.3.3.
"를 참조하여 피더의 공급 정도 검사를 수행하십시오.
부품의 공급 정도 검사 결과가 'NG'이면, 피더를 Overhaul(수리)하십시오. 그리
고 부품의 공급 정도 검사 결과가 'OK'이면 피딩 횟수가 30,000,000 이 될 때까지
해당 피더를 사용한 후에 , 해당 피더를 Overhaul(수리 )하십시오.
피더 Overhaul 이 필요한 경우에는 당사 지정 C/S 회사 (STS) 또는 해외대리점에
문의하십시오.
