5.3.3. 테이프 피더의 X 편심핀 조정
피더의 부품 공급 정도를 검사하거나 매핑 검사를 할 때에 검사 결과가 ‘X NG’인 경
우에는 다음의 순서대로 테이프 피더의 X 편심핀을 조정하십시오.

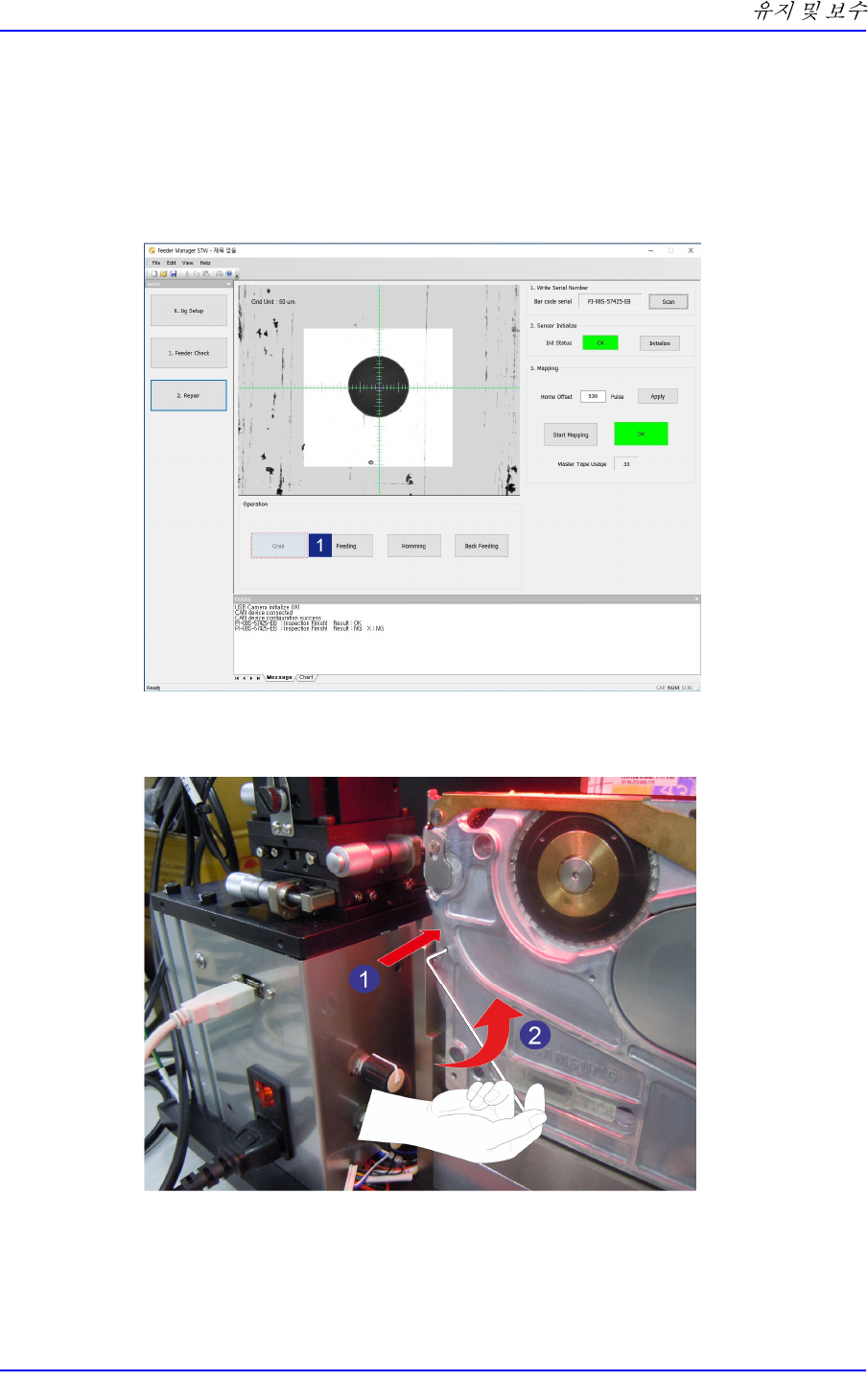

1. 테이프 피더에 마스터 테이프를 삽입하고 교정 지그 프로그램을 실행한 후 ,
<Grab> 버튼을 클릭하여 마스터 테이프 홀의 중심 위치를 확인하십시오.
2. X 편심핀을 고정하는 Set Screw에 1.5mm 렌치를 끼우고 시계 반대방향으로 렌
치를 돌려서 Set Screw 를 푸십시오.
3. X 편심핀 앞에 육각으로된 홀이 있습니다. 이 홀에 2.5mm 렌치를 끼우고 시계방
향 또는 시계 반대방향으로 렌치를 돌려서 X 편심을 조정하십시오 .
5-6
SME Tape Feeder Calibration Jig
X 편심핀을 조정할 때에 2.5mm 렌치에서 길이가 짧은 부분을 육
각 홀에 삽입하십시오 .
2.5mm 렌치를 X 편심핀의 육각 홀에 정확히 삽입하지 않으면 X
편심핀의 육각 홀이 파손 될 수 있습니다.
4. 비전 창에서 마스터 테이프 홀의 중심과 녹색 십자선의 중심간의 간격이 ±1 셀
이내가 되도록 X 편심핀을 조정하십시오.
5. X 편심핀 조정에 사용한 2.5mm 렌치를 제거한 후에 Set Screw에 1.5mm 랜치를
끼우고 시계방향으로 렌치를 돌려서 Set Screw를 고정시키십시오.
5-7
과도한 힘을 사용하여 Set Screw를 고정하면 Screw가 손상될
수 있습니다.
