5-7 과도한 힘을 사용하여 Set Screw 를 고정하면 Screw 가 손상될 수 있습니다 .
5-6
SME Tape Feeder Calibration Jig

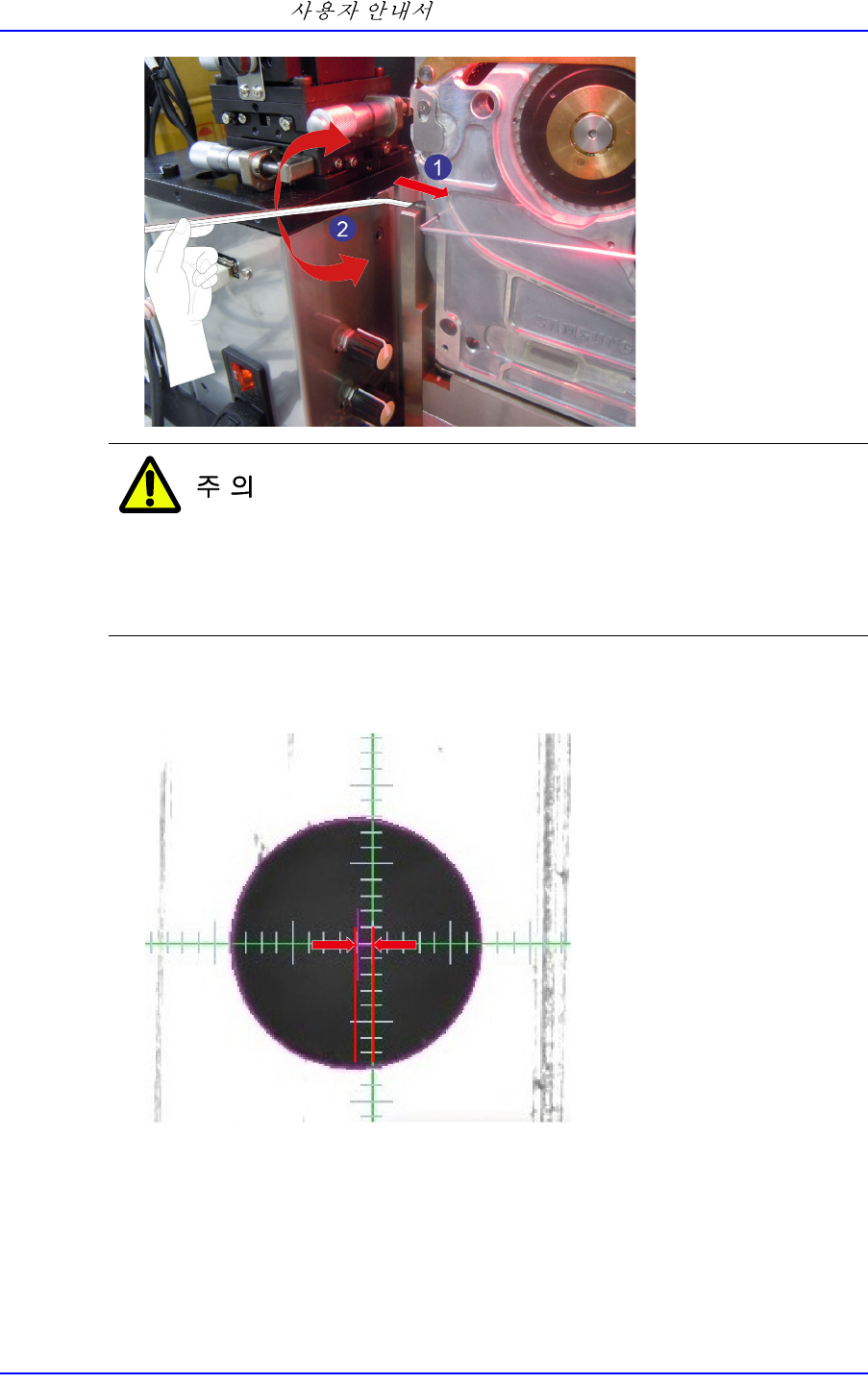

X 편심핀을 조정할 때에 2.5mm 렌치에서 길이가 짧은 부분을 육
각 홀에 삽입하십시오 .
2.5mm 렌치를 X 편심핀의 육각 홀에 정확히 삽입하지 않으면 X
편심핀의 육각 홀이 파손 될 수 있습니다.
4. 비전 창에서 마스터 테이프 홀의 중심과 녹색 십자선의 중심간의 간격이 ±1 셀
이내가 되도록 X 편심핀을 조정하십시오.

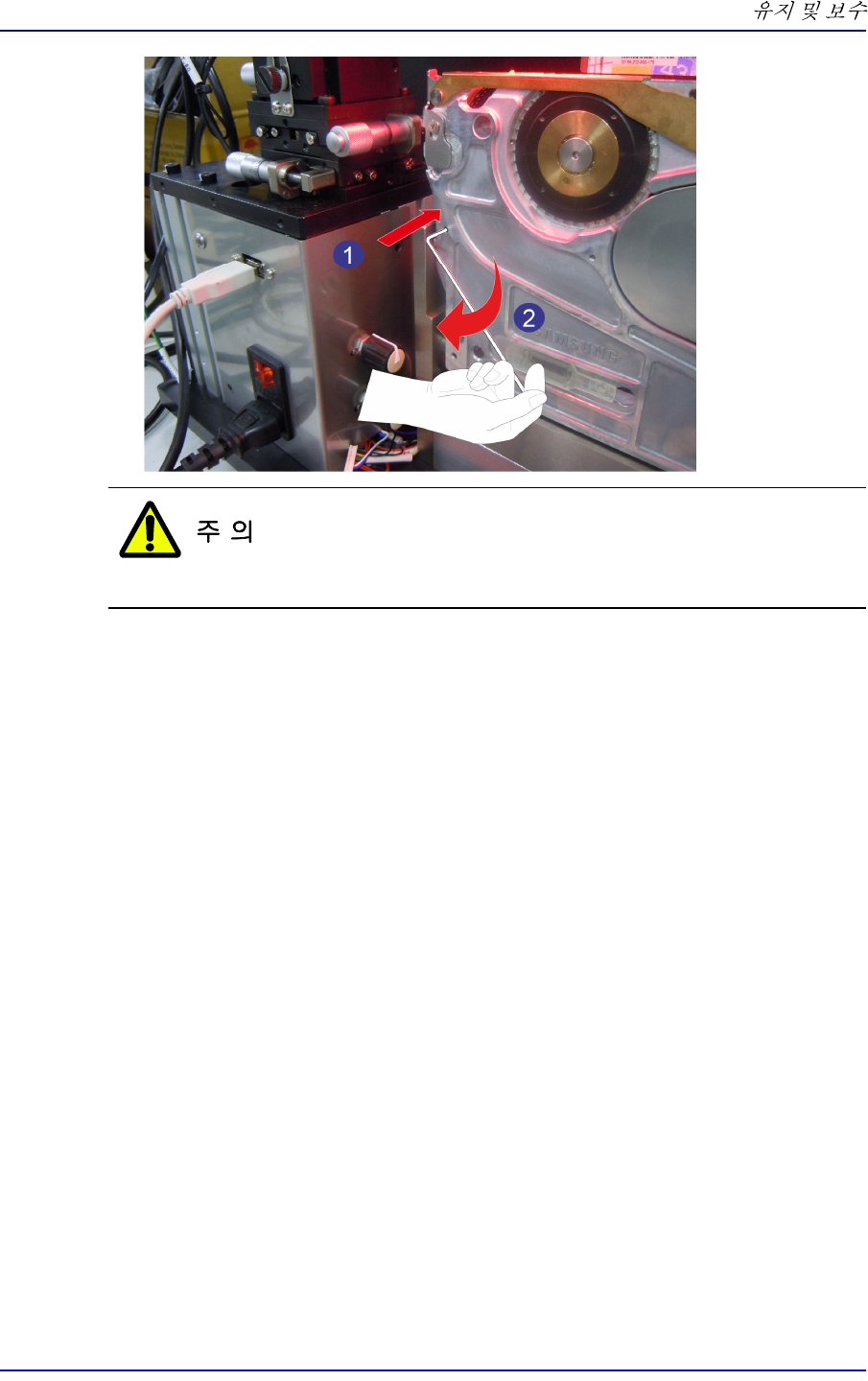

5. X 편심핀 조정에 사용한 2.5mm 렌치를 제거한 후에 Set Screw에 1.5mm 랜치를
끼우고 시계방향으로 렌치를 돌려서 Set Screw를 고정시키십시오.
5-7
과도한 힘을 사용하여 Set Screw를 고정하면 Screw가 손상될
수 있습니다.
5-8
SME Tape Feeder Calibration Jig
5.4.

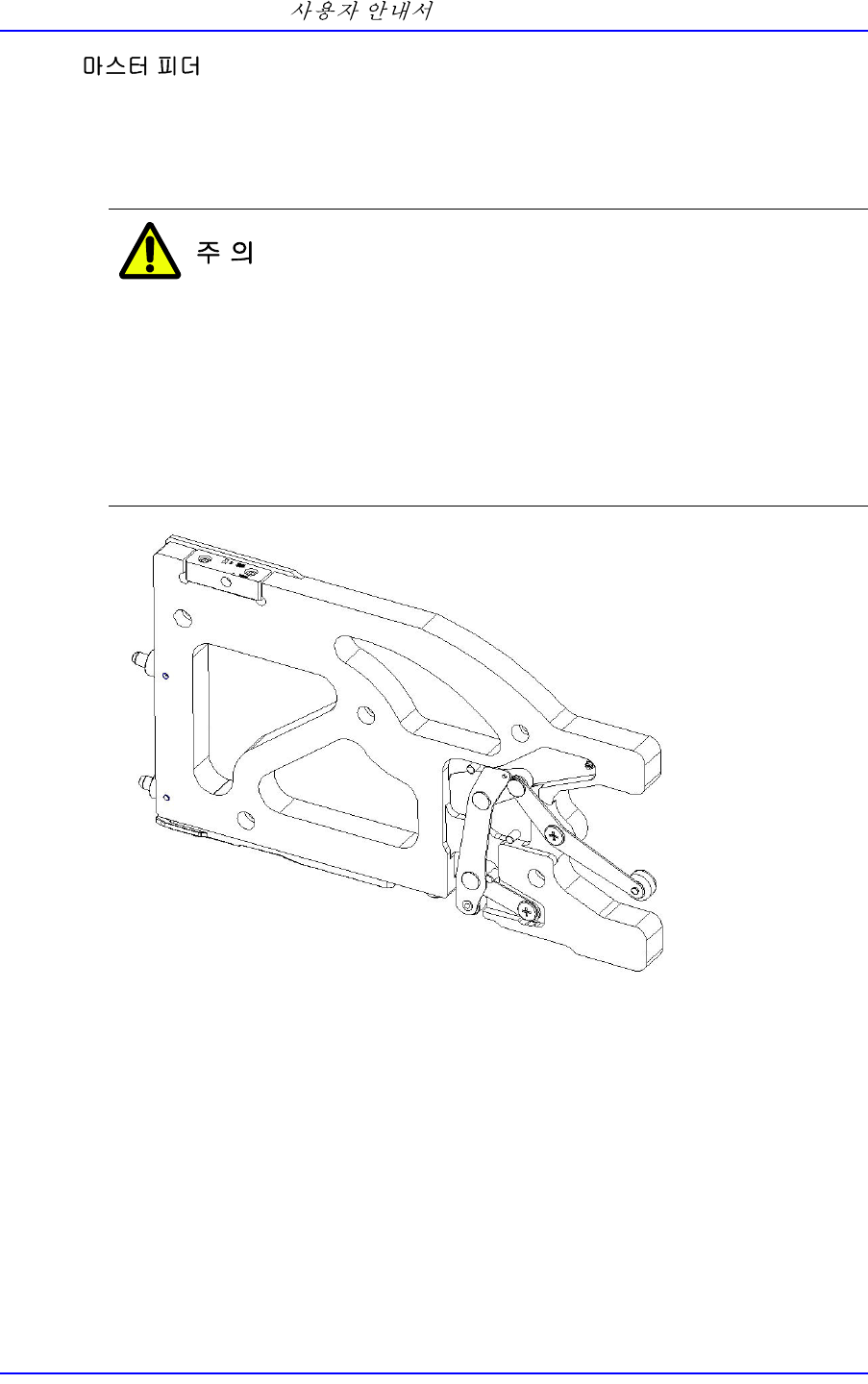

마스터 피더는 정기적으로 검교정하여 마스터 피더의 원점에 대한 신뢰성을 유지해
야 합니다. 만약 정기적으로 마스터 피더를 검교정하지 않아서 부품의 공급 위치 틀
어짐등의 불량이 발생할 경우에는 당사가 책임지지 않습니다.
w 1년 마다 한 번씩 당사 지정 C/S회사(STS) 또는 해외대리점에
문의하여 마스터 피더를 검교정 하십시오 .
w 마스터 피더를 당사 지정 C/S회사(STS) 또는 해외대리점에
발송할 때에 반드시 전용 보관함에 마스터 피더를 넣어서 발
송하십시오.
w 마스터 피더를 떨어뜨리거나 파손된 경우에는 즉시 검교정
하십시오.
