5-13 5.7. 교정 지그에 과전류가 흐 르면 교정 지그의 전원 퓨즈가 끊어집니다 . 퓨즈가 끊어지 면 , 아래를 참조하여 퓨즈를 교체하십시오 . 1. 교정 지그의 전원 스위치를 끄고 교정 지그로부터 전원 케이블을 제거하십시오 . 2. 전원 스위치가 위쪽으로 향하도록 평평한 곳에 교정 지그를 놓으십시오 .
5-12
SME Tape Feeder Calibration Jig

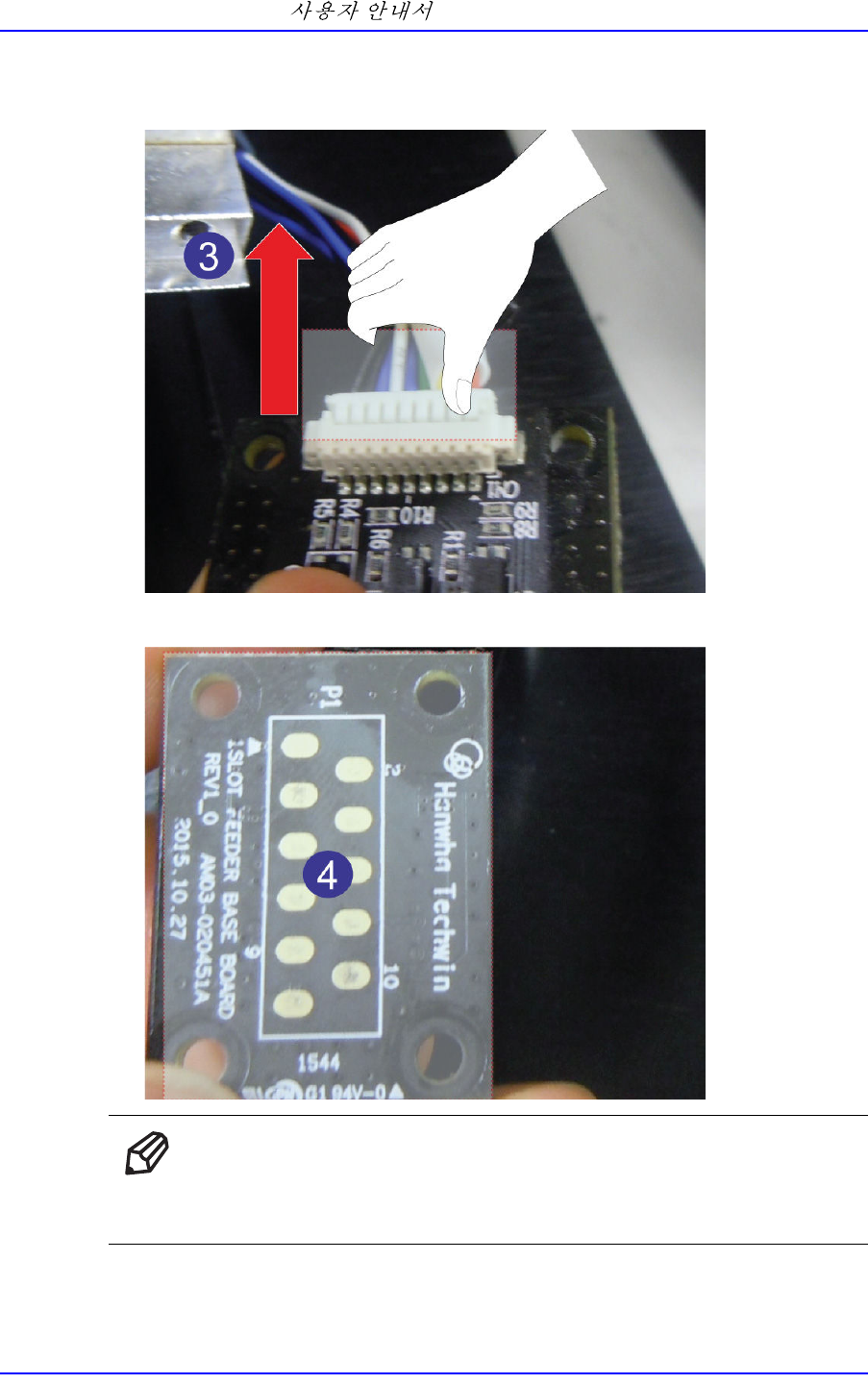

3. 케이블 커넥터와 피더베이스 보드를 분리합니다 . 케이블을 분리할 때에 커넥터
가 파손되지 않도록 케이블 전체를 손으로 잡고 분리하십시오 .
4. 피더베이스 보드를 신규 제품으로 교체 후에 분해의 역순으로 조립하십시오 .
메 모
w 피더베이스 보드 품명 : FEEDER BASE BOARD 1 SLOT
w 피더베이스 보드 품번 : EP16-002162A
5-13
5.7.

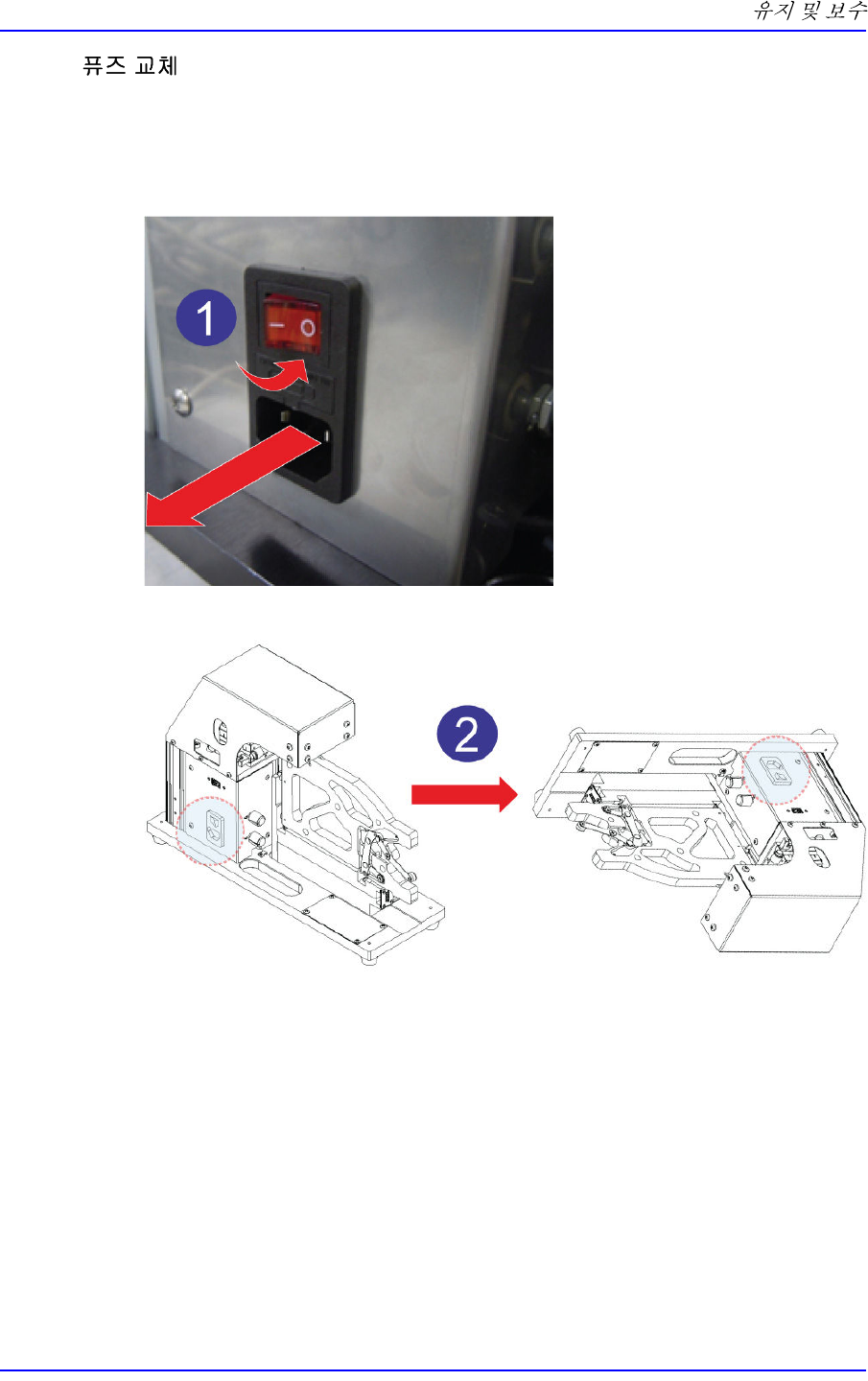

교정 지그에 과전류가 흐르면 교정 지그의 전원 퓨즈가 끊어집니다 . 퓨즈가 끊어지
면, 아래를 참조하여 퓨즈를 교체하십시오 .
1. 교정 지그의 전원 스위치를 끄고 교정 지그로부터 전원 케이블을 제거하십시오.
2. 전원 스위치가 위쪽으로 향하도록 평평한 곳에 교정 지그를 놓으십시오.
5-14
SME Tape Feeder Calibration Jig

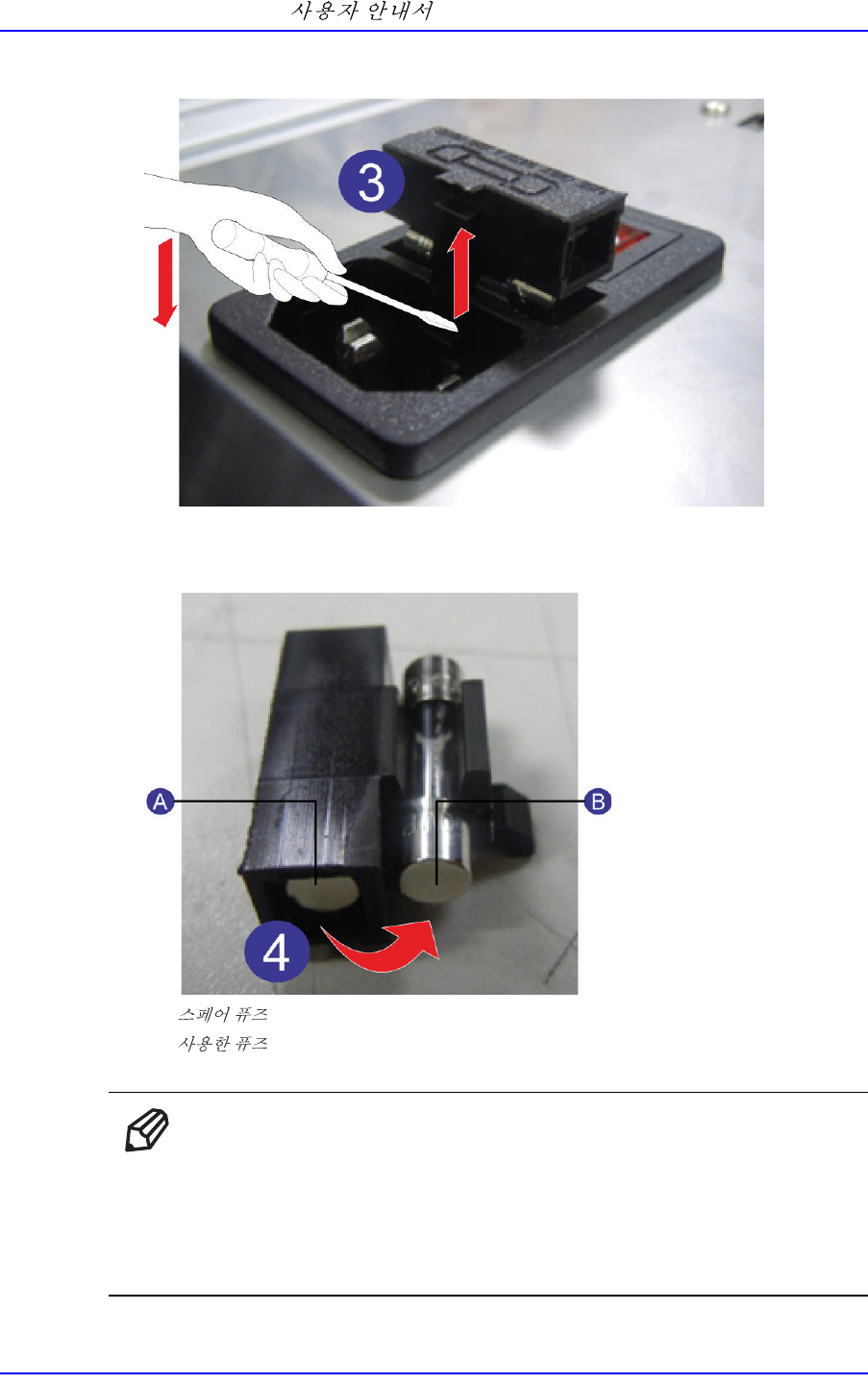

3. (-) 드라이버를 퓨즈 홀더 홈에 걸고 위로 들어올려서 퓨즈 홀더를 탈착합니다 .
4. 탈착한 퓨즈 홀더에는 사용한 퓨즈와 스페어 퓨즈가 있습니다. 사용한 퓨즈를
제거하고 스페어 퓨즈로 교체하십시오.
A:
B:
메 모
스페어 퓨즈 1개는 기본으로 제공됩니다. 퓨즈를 추가 구매할 경
우에는 아래의 품명과 품번을 참조하십시오.
w 퓨즈 품명 : CARTRIDGE FUSE
w 퓨즈 품번 : EP10-003567
