Interne Serviceanleitung WPC5 / WPC6
Seite 3-100
3.7.12 Sensor 4a / 4b Crashlichtschranke Zuführachse Turm
Ersatzteile
• Crash-Lichtschranke Zuführachse Turm [03056927-xx]
Aus-/Einbau
WARNUNG
Spezielle Einstellarbeiten notwendig
Nach dem Tausch der Lichtschranke sind genaue Einstellarbeiten mit der „Einstell- u. Prueflehre
WPC4-6 komplett“ [03093396-01] notwendig.
Diese Arbeiten sollten von trainierten Personal (am besten SIPLACE Service) durchgeführt
werden.
Siehe 5.6 Einstellen der Crashlichtschranke Turm [
➙ 5-164
]
HINWEIS
Ersatzteil
Die Sender und Empfänger der jeweiligen Crashlichtschranke werden als ein Ersatzteil
mit einer Artikelnummer geführt.
Je nach Fehlerbild kann es erforderlich sein den Sender und Empfänger gemeinsam zu
tauschen.
Interne Serviceanleitung WPC5 / WPC6
Seite 3-101

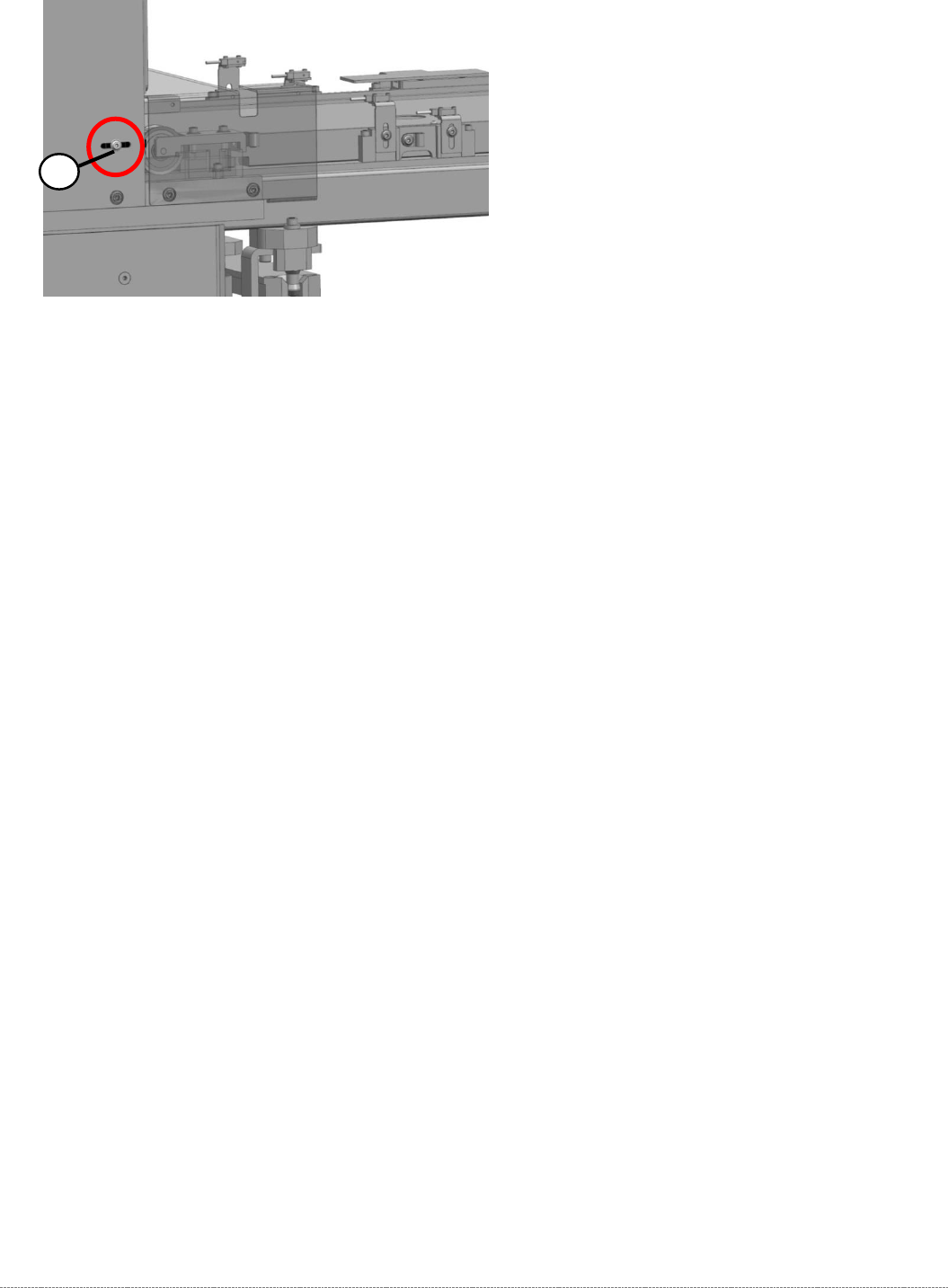

➢ Markieren sie die genaue Position der Lichtschranke auf dem Metallblock, sowie die
Position des Metallblocks an der Turmhaube.
➢ Lösen Sie die beiden Schrauben der Lichtschranke (Empfänger und Sender) (1).
➢ Die Lichtschranke ist auf einem Metallblock montiert, der wiederum mit einer Schraube von
Aussen (2) an der Turm-Haube befestigt ist.
➢ Lösen sie die Kabelbefestigungen und entfernen Sie die Kabelbinder.
➢ Lösen Sie jeweils die beiden Befestigungsschrauben des Sensors (1) und fädeln Sie das
Kabel Lichtschranke aus.
➢ Fädeln Sie das Anschlusskabel bis zur Rückwandplatine des Steuereinschubs aus und
stecken es an der Klemmleiste ab.
➢ Montieren Sie den neuen Sensor auf den Montagewinkel und befestigen Sie ihn mit den
zuvor entfernten Schrauben (1).
➢ Restore the electrical connection and fix the connection cable into place.
Einstellungen
➢ Einstellen der Crash Lichtschranke. Siehe "5.6
Einstellen der Crashlichtschranke Turm
"
[➙ 5-164].
2
Interne Serviceanleitung WPC5 / WPC6
Seite 3-102
3.7.13 Sensor 12 Referenzpunkt Ladeachse
Ersatzteile
• Bero Referenzpunkt Ladeachse [03056947-xx]
Aus-/Einbau

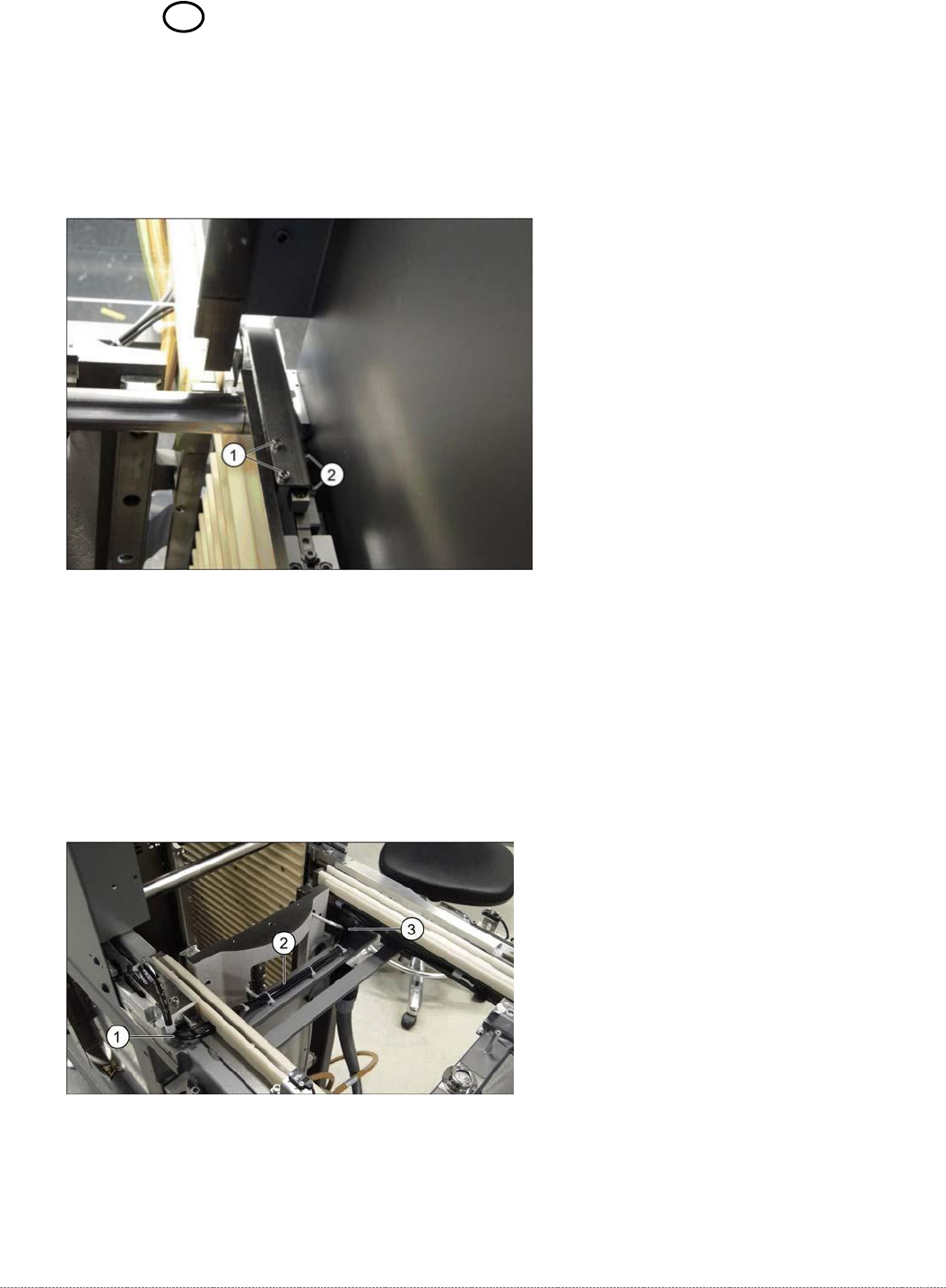

➢ Lösen Sie die beiden Befestigungsschrauben (1) des Sensorhaltewinkels und fädeln Sie das
Kabel aus.
➢ Fädeln Sie das Anschlusskabel bis zur Rückwandplatine des Steuereinschubs aus und
stecken es an der Klemmleiste ab.
➢ Lösen Sie die beiden Schrauben (2), mit denen der Sensor am Haltewinkel befestigt ist und
entfernen Sie ihn.
➢ Schrauben Sie den neuen Sensor am Haltewinkel fest (2).
➢ Befestigen Sie den Haltewinkel im Turm mit den beiden zuvor entfernten Schrauben (1).
➢ Führen Sie das Kabel aus dem Turm heraus, unter der Zuführachse entlang auf die andere
Seite (1 bis 3) und bis zur Rückwandplatine des Steuereinschubs.
➢ Befestigen Sie das Kabel mit Kabelbindern.
➢ Stellen Sie den elektrischen Anschluss her und fixieren das Anschlusskabel.
