Interne Serviceanleitung WPC5 / WPC6
Seite 3-104

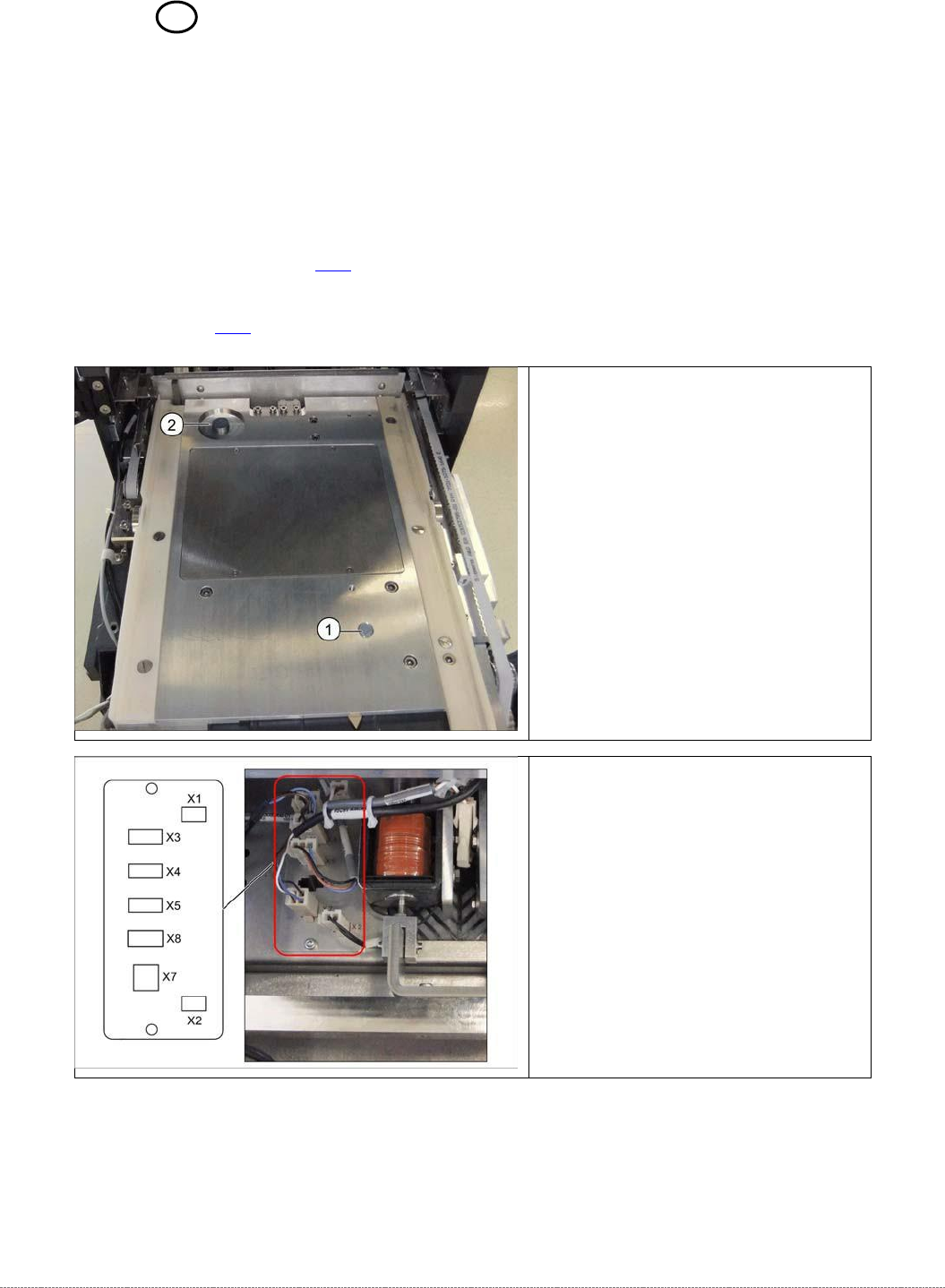

3.7.14 Sensor 18 NSM-Modul (WPC6) - Tray richtig eingelegt
Ersatzteile
Sensor Tray richtig eingelegt [03056959-xx]
Aus-/Einbau
Entfernen Sie die Abdeckung an der Ladeeinheit (siehe "3.5.1.1 Abdeckung an der
Ladeeinheit entfernen" [ 3-33]).
Lösen Sie den Antriebsmotor der Ladeachse aus (siehe "3.5.2 Antriebsmotor Ladeachse
tauschen" [ 3-35]), um den Sensor von unten her zugänglich zu machen.
Legende
1. Sensor Tray richtig eingelegt.
2. Sensor Tray-Erkennung Ladeachse
Ziehen Sie den Stecker X4 auf der
Anschlussplatine.
Interne Serviceanleitung WPC5 / WPC6
Seite 3-105
Befestigen Sie den Antriebsmotor der Ladeachse (siehe "3.5.2 Antriebsmotor Ladeachse
tauschen" [ 3-35]).
Setzen Sie die Abdeckung an der Ladeeinheit wieder auf.

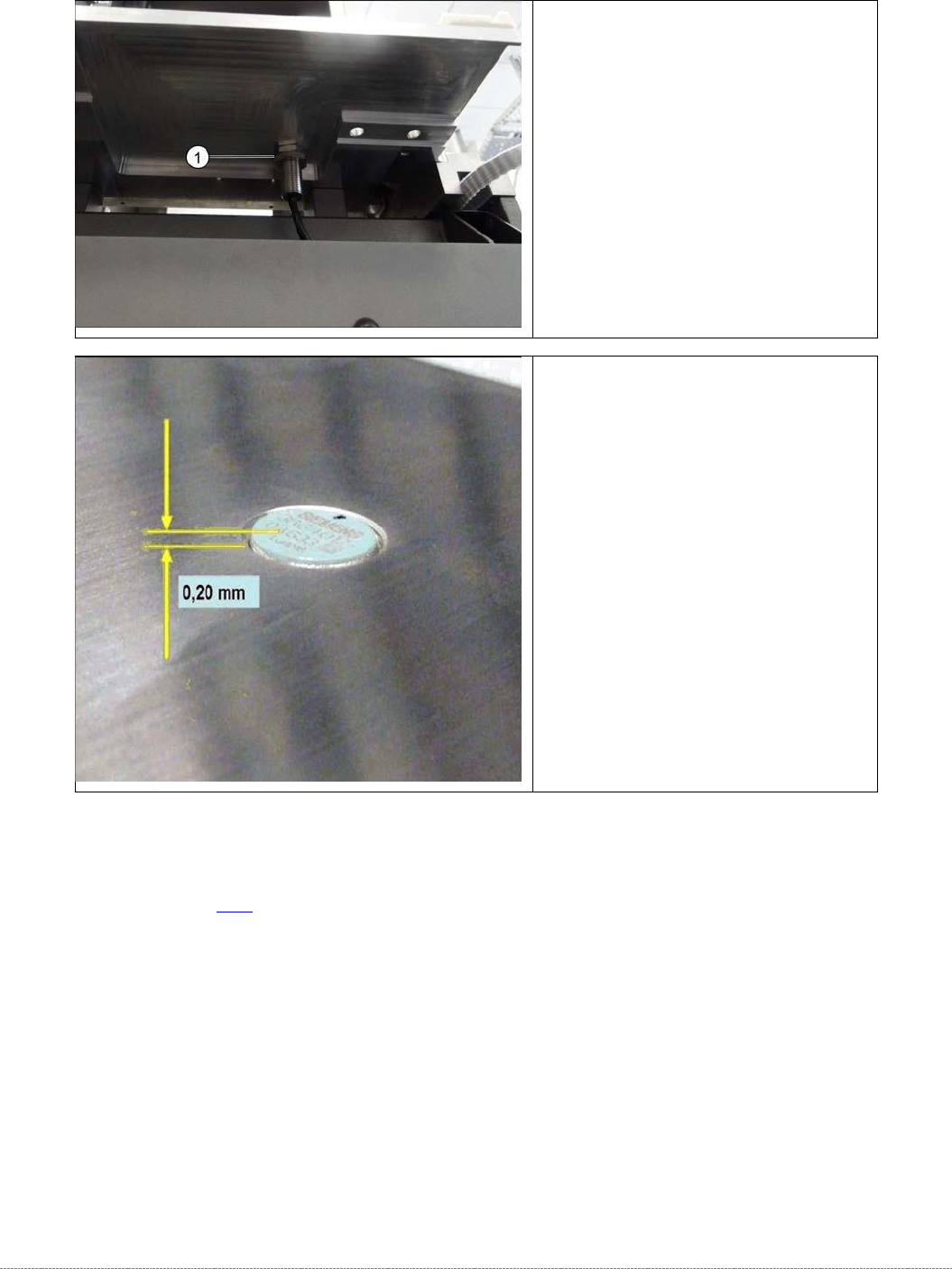

Lösen Sie an der Unterseite der
Grundplatte die Kontermutter, die
den Sensor befestigt und drehen
Sie den Sensor heraus (1).
Drehen Sie den neuen Sensor ein.
Der Sensor sollte mindestens 0,2
mm über die Oberfläche der
Tischplatte hervorstehen.
Kontern Sie den Sensor an der
unteren Seite (1).
Stecken Sie den Stecker X4 auf der
Anschlussplatine an.
Interne Serviceanleitung WPC5 / WPC6
Seite 3-106

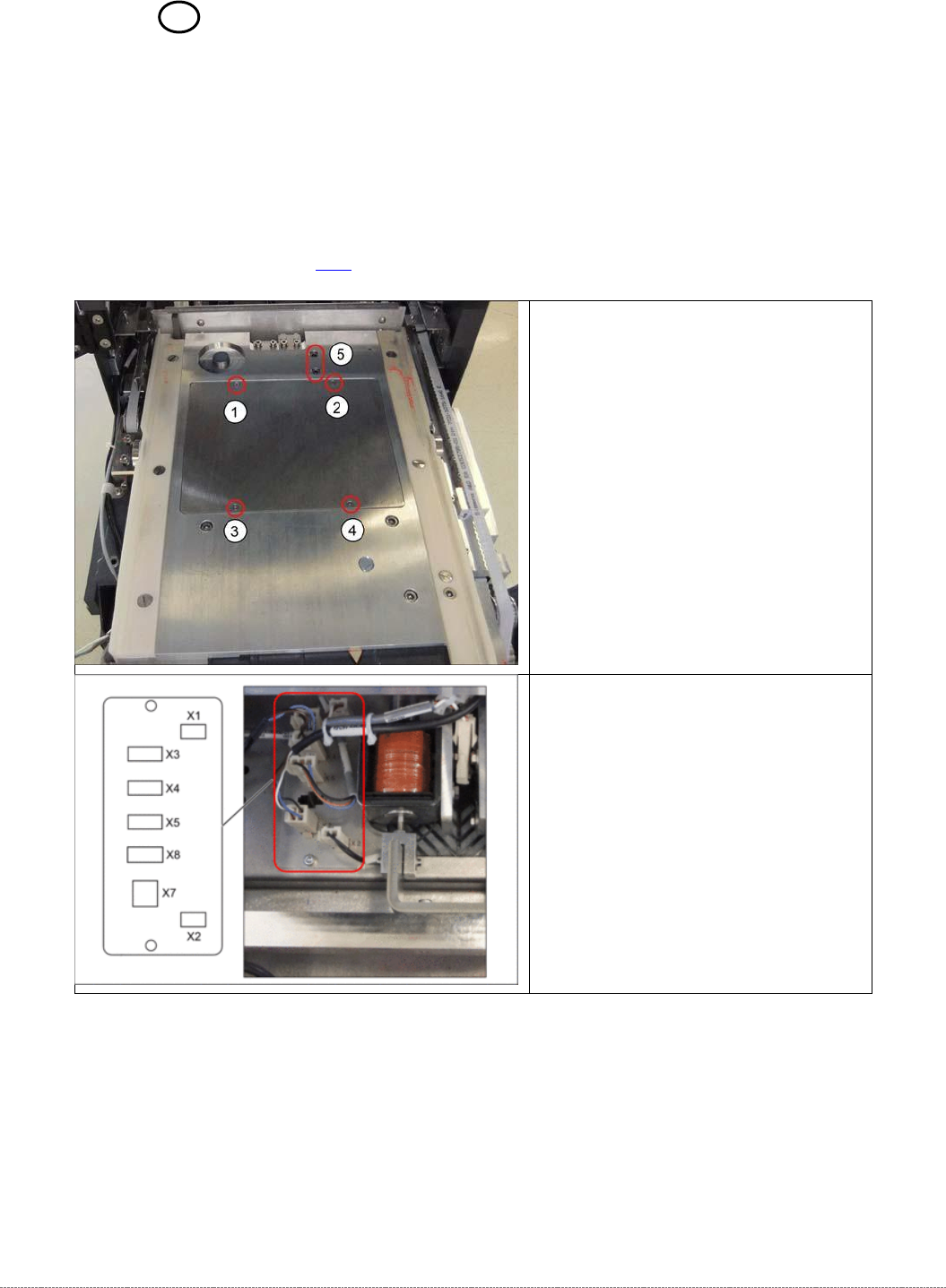

3.7.15 Sensor 15 NSM-Modul (WPC6) - Sicherheitsklappe geöffnet
Ersatzteile
Sensor Sicherheitsklappe geöffnet [03056958-xx]
Aus-/Einbau
Entfernen Sie die Abdeckung an der Ladeeinheit (siehe "3.5.1.1 Abdeckung an der
Ladeeinheit entfernen" [ 3-33]).
Lösen Sie die Schrauben an den
Positionen 1 bis 4 und heben Sie
die Abdeckung ab.
Ziehen Sie den Stecker X3
Sicherheitsklappe geöffnet von der
Anschlussplatine ab.
