Interne Serviceanleitung WPC5 / WPC6
Seite 3-111
3.7.18 Sensor 16 NSM-Modul (WPC6) - Sicherheitssensor Eingreifschutz
Ersatzteile
• Sicherheitssensor Eingreifschutz [03056990-xx]
Vorbereitungen

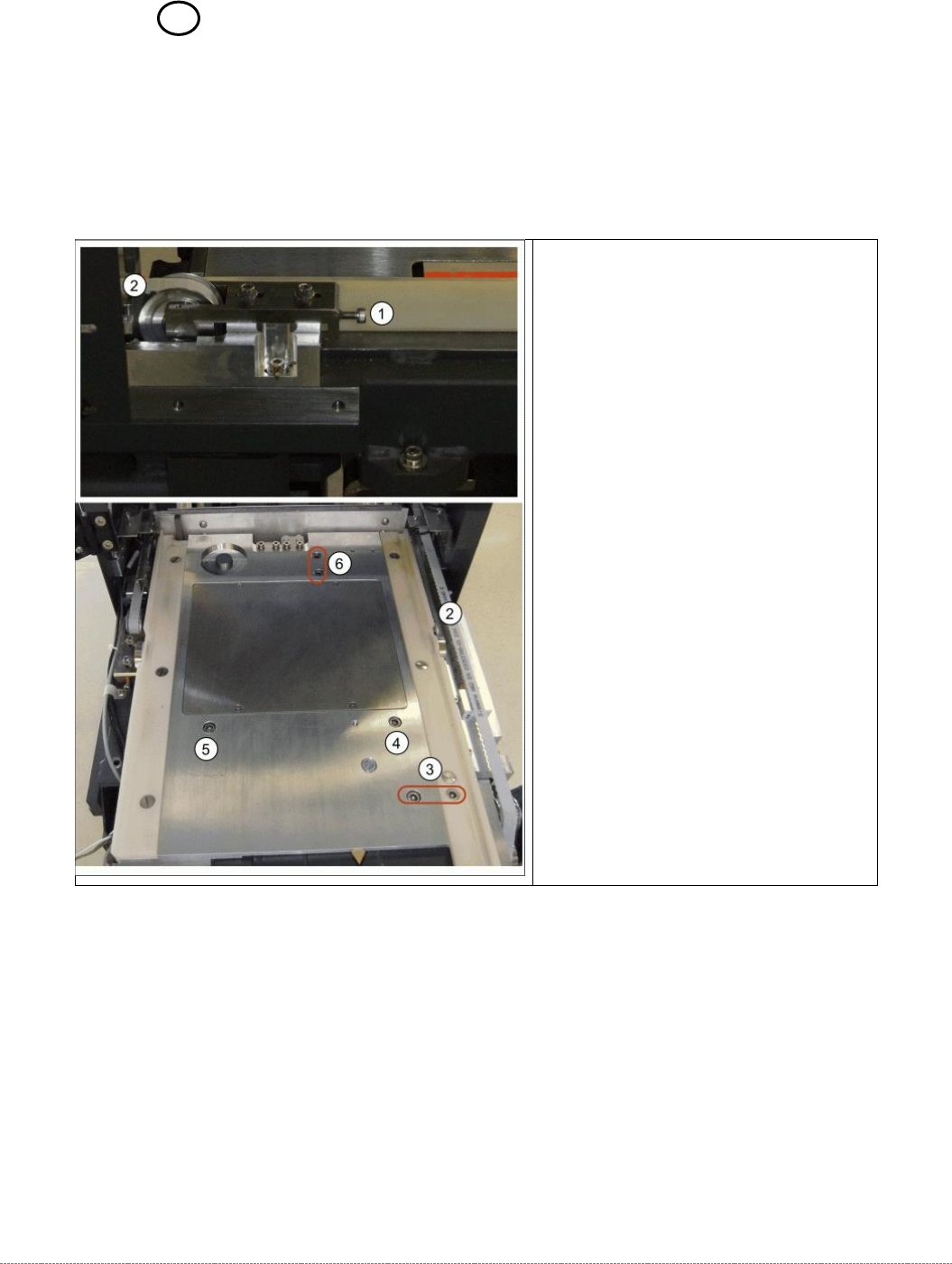

Riemenspannung lockern
➢ Lockern Sie die Riemenspannung
des Antriebriemens der Ladeachse
(2) an der Spannschraube hinter
dem Turm (1).
Grundplatte ausbauen
➢ Lösen Sie an Position (3) die
Schrauben, mit denen der Motor an
der Grundplatte befestigt ist.
➢ Heben Sie die Grundplatte ab und
drehen Sie diese um.
Interne Serviceanleitung WPC5 / WPC6
Seite 3-112
Aus-/Einbau
Der Sensor Sicherheitsklappe geöffnet befindet sich an der Unterseite der Grundplatte.
Sehen Sie dazu auch...
@
3.5.1.4
Riemenspannung des Antriebsriemens Ladeachse lockern [➙ 3-34]
@
3.5.6
Riemenspannung für die Ladeachse einstellen [➙ 3-44]

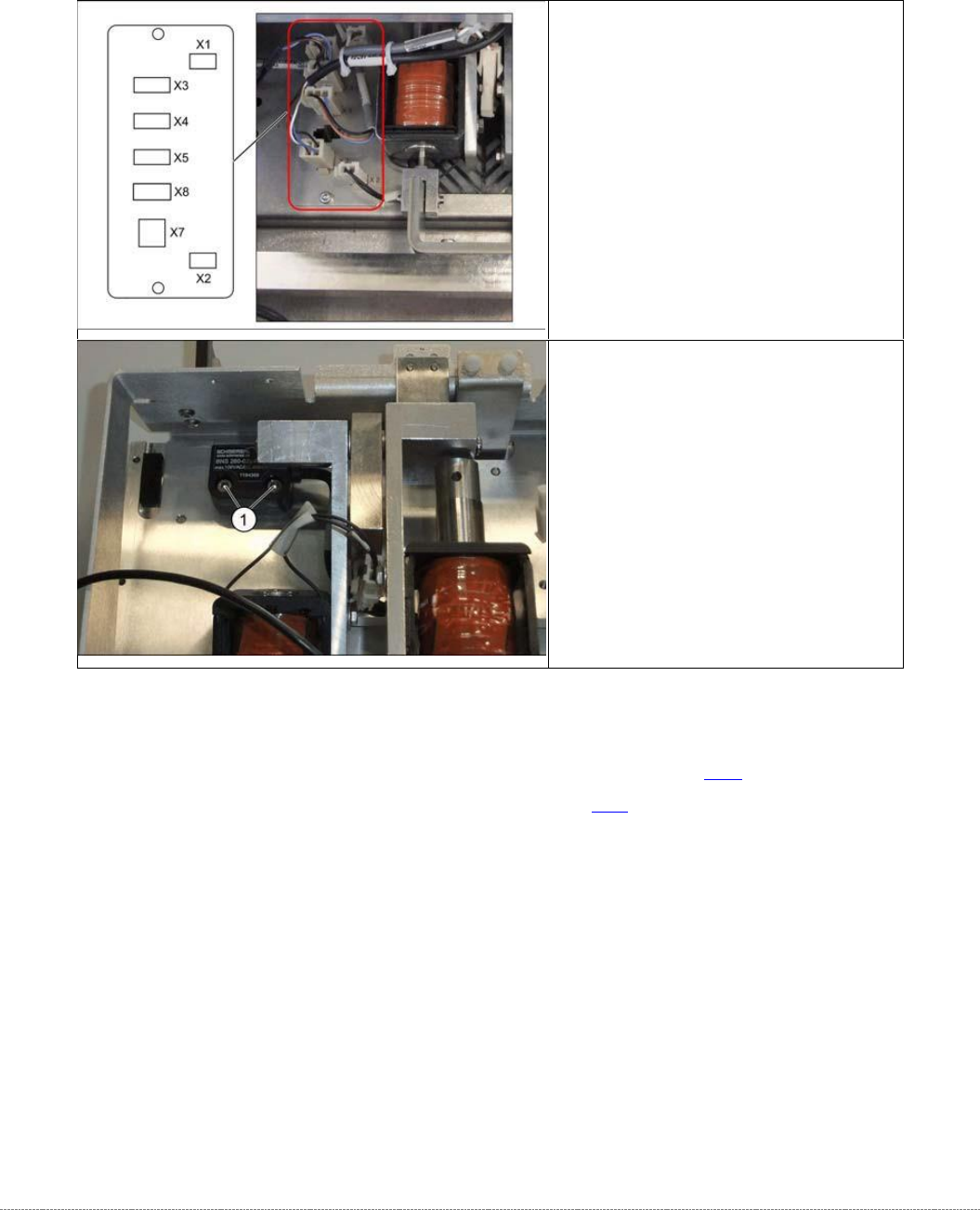

➢ Ziehen Sie den Stecker X7
Sicherheitsklappe geöffnet von der
Anschlussplatine ab.
➢ Entfernen Sie die beiden Schrauben,
mit denen der Sensor befestigt ist
(1).
➢ Setzen Sie den neuen Sensor ein
und befestigen Sie ihn mit den
beiden Schrauben.
➢ Stecken Sie den Stecker X7 wieder
an der Anschlussplatine an.
Interne Serviceanleitung WPC5 / WPC6
Seite 3-113
3.7.19 Haltemagnet Ladeklappe (WPC6)
Ersatzteile
• Haltemagnet Ladeklappe [03083123-xx]
Aus-/Einbau

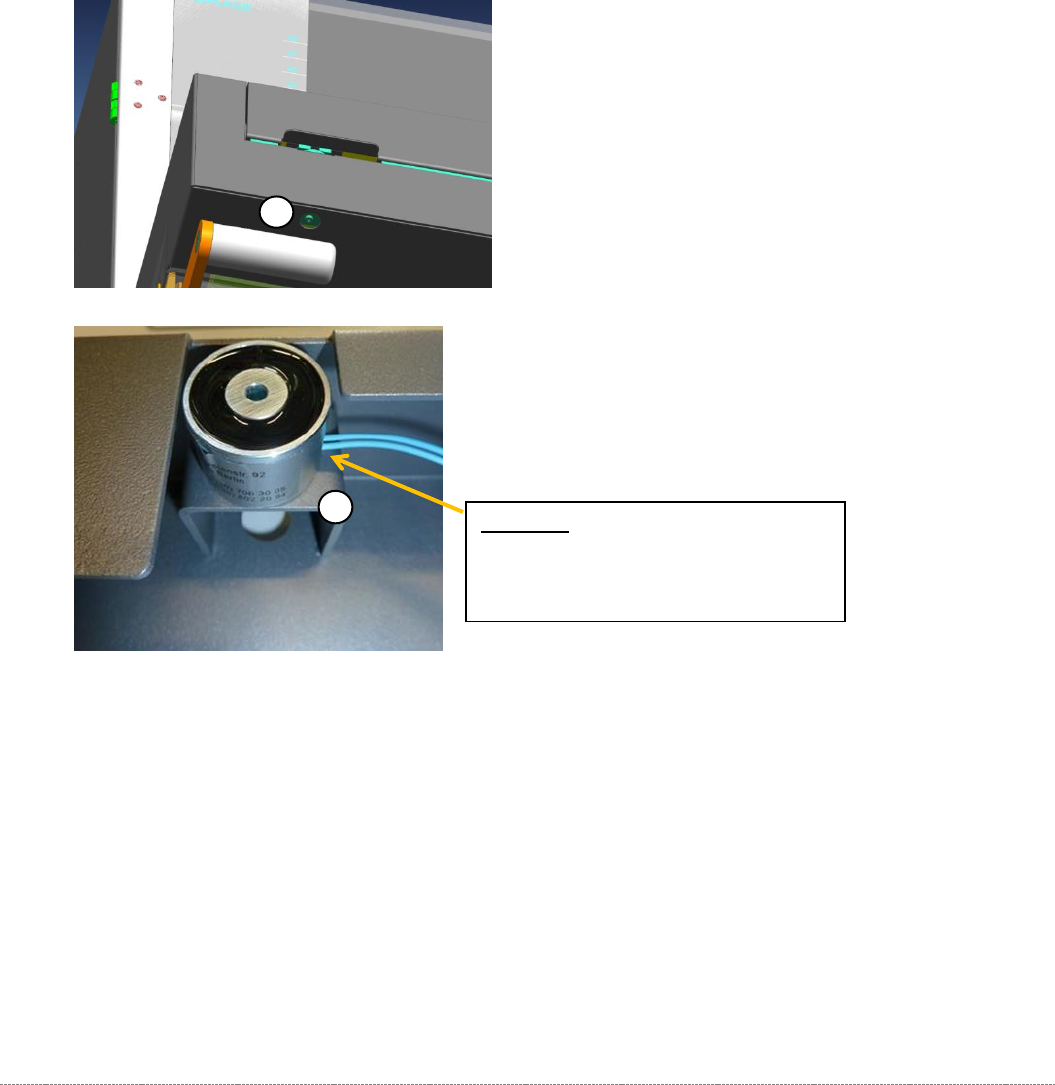

Der Haltemagnet ist mit 3 Schrauben "NB602 M4x8" (03005643) auf einen Podest (1) in der NSM
Verkleidung montiert.
Die 3 Schrauben sind durch ein Loch an der Unterseite der Verkleidung von außen erreichbar (2).
Der Magnet hat ein 20 cm langes Kabel mit einem 2 poligen Stecker fest angebaut.
Über das „Kabel: Haltemagnet Ladeklappe“ [03083109-01] wird der Magnet auf den
Stecker X30a an der Rückseite der „Backplane Steuereinschub“ angesteckt.
Die Justage bezüglich des Abstandes des Magnetes zur Ladeklappe erfolgt über die
„Magnetplatte“, die an der Ladeklappe montiert ist.
1
2
Achtung: Kabel nicht klemmen!
Kabel durch die Ausklinkung am
Magnet führen.
