Interne Serviceanleitun g WPC5 / WPC6 Seite 4-121 4.1.4 Endschalter kalibrieren Bei d en E ndsc halt ern s ind Minus - u nd die P lus- Pos itio n zu ka librier en. ➢ E ntn ehmen S ie alle Fl ä che nmagazintr ä ger (F M…
Interne Serviceanleitung WPC5 / WPC6
Seite 4-120
4.1.3 Referenzbero
➢ Entnehmen Sie alle Flächenmagazinträger (FMT) aus dem WPC.

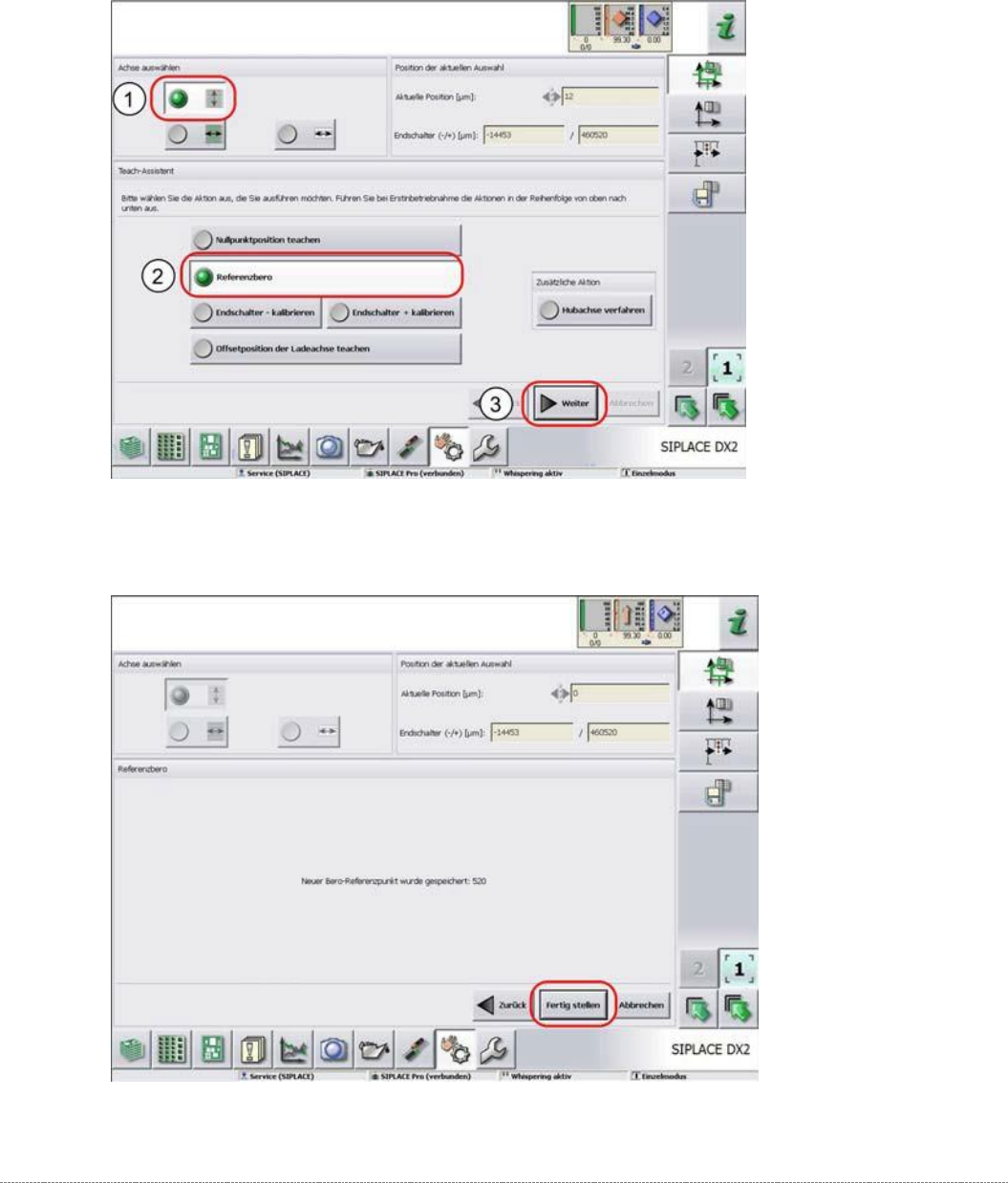

➢ Wählen Sie die Hubachse aus (1).
➢ Wählen Sie die Funktion
Referenzbero
aus (2).
➢ Wählen Sie
Weiter
(3).
➢ Bestätigen Sie den neuen Bero-Referenzpunkt mit
Fertig stellen
.
Interne Serviceanleitung WPC5 / WPC6
Seite 4-121
4.1.4 Endschalter kalibrieren
Bei den Endschaltern sind Minus- und die Plus-Position zu kalibrieren.
➢ Entnehmen Sie alle Flächenmagazinträger (FMT) aus dem WPC.
➢ Wählen Sie die Hubachse aus (1).
➢ Wählen Sie die Funktion
Endschalter - kalibrieren
aus (2).
➢ Wählen Sie
Weiter
(3).
Endschalter - kalibrieren
➢ Bestätigen Sie die neue Position, an der der Endschalter auslöst mit
Fertig stellen
.
Endschalter + kalibrieren
➢ Wählen Sie die Hubachse aus (1).
➢
Wählen Sie die Funktion Endschalter + kalibrieren aus und fahren Sie fort wie beim
Kalib
rieren des Endschalters -.
Interne Serviceanleitung WPC5 / WPC6
Seite 4-122
4.1.5 Offsetposition der Ladeachse teachen
Das Teachen der Offsetposition ist nur nach dem Ändern der Nullpunktposition nötig (siehe
"4.1.2 Nullpunktposition teachen" [
➙
4-117]).
➢ Entnehmen Sie alle Flächenmagazinträger (FMT) aus dem WPC.
➢ Wählen Sie die Hubachse aus (1).
➢ Wählen Sie die Funktion
Offsetposition der Ladeachse teachen
aus (2).
➢ Wählen Sie
Weiter
(3).
➢ Befolgen Sie den angezeigten Hinweis und fahren Sie fort mit
Weiter
.
