Interne Serviceanleitung WPC5 / WPC6
Seite 4-122
4.1.5 Offsetposition der Ladeachse teachen
Das Teachen der Offsetposition ist nur nach dem Ändern der Nullpunktposition nötig (siehe
"4.1.2 Nullpunktposition teachen" [
➙
4-117]).

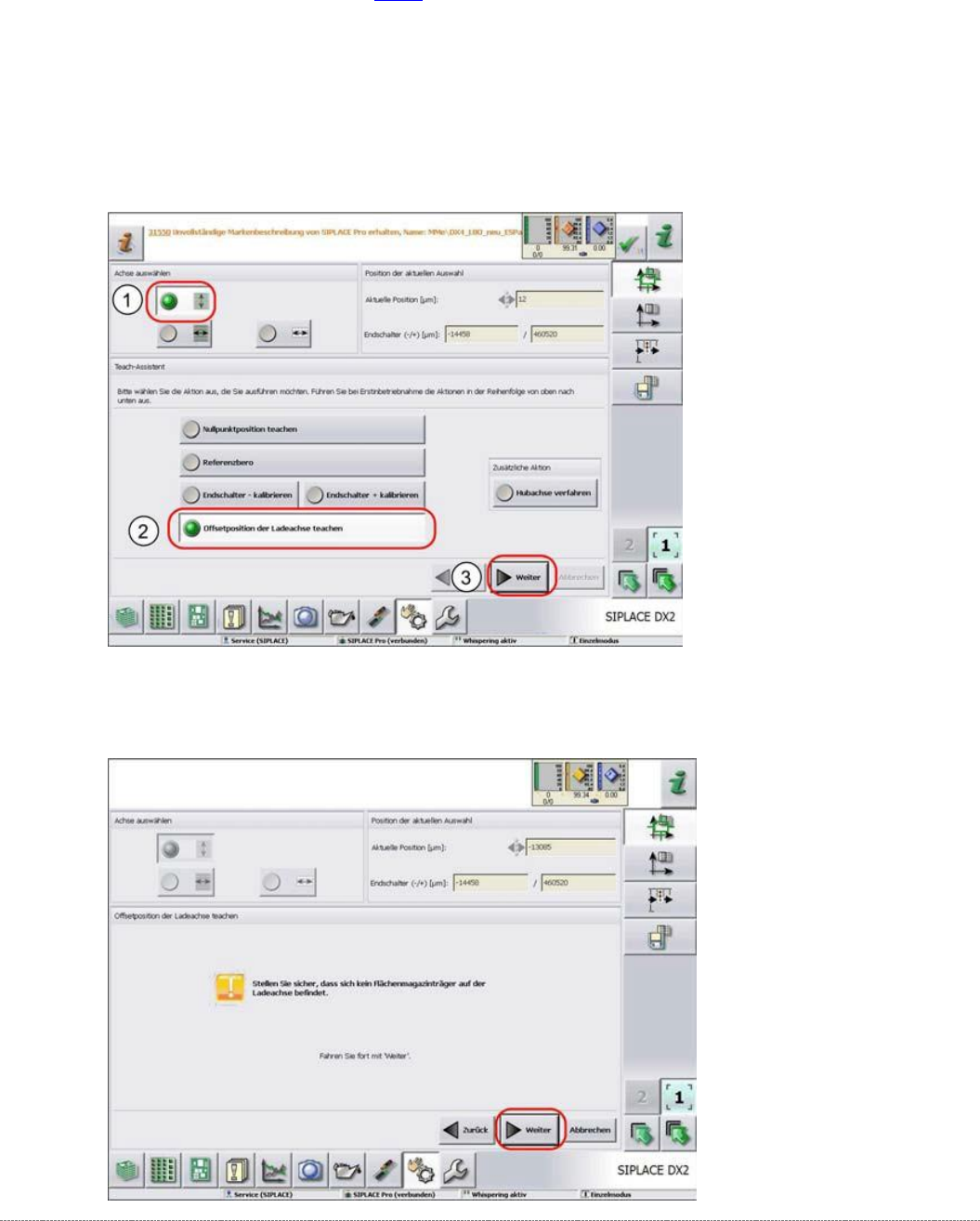

➢ Entnehmen Sie alle Flächenmagazinträger (FMT) aus dem WPC.
➢ Wählen Sie die Hubachse aus (1).
➢ Wählen Sie die Funktion
Offsetposition der Ladeachse teachen
aus (2).
➢ Wählen Sie
Weiter
(3).
➢ Befolgen Sie den angezeigten Hinweis und fahren Sie fort mit
Weiter
.
Interne Serviceanleitung WPC5 / WPC6
Seite 4-123

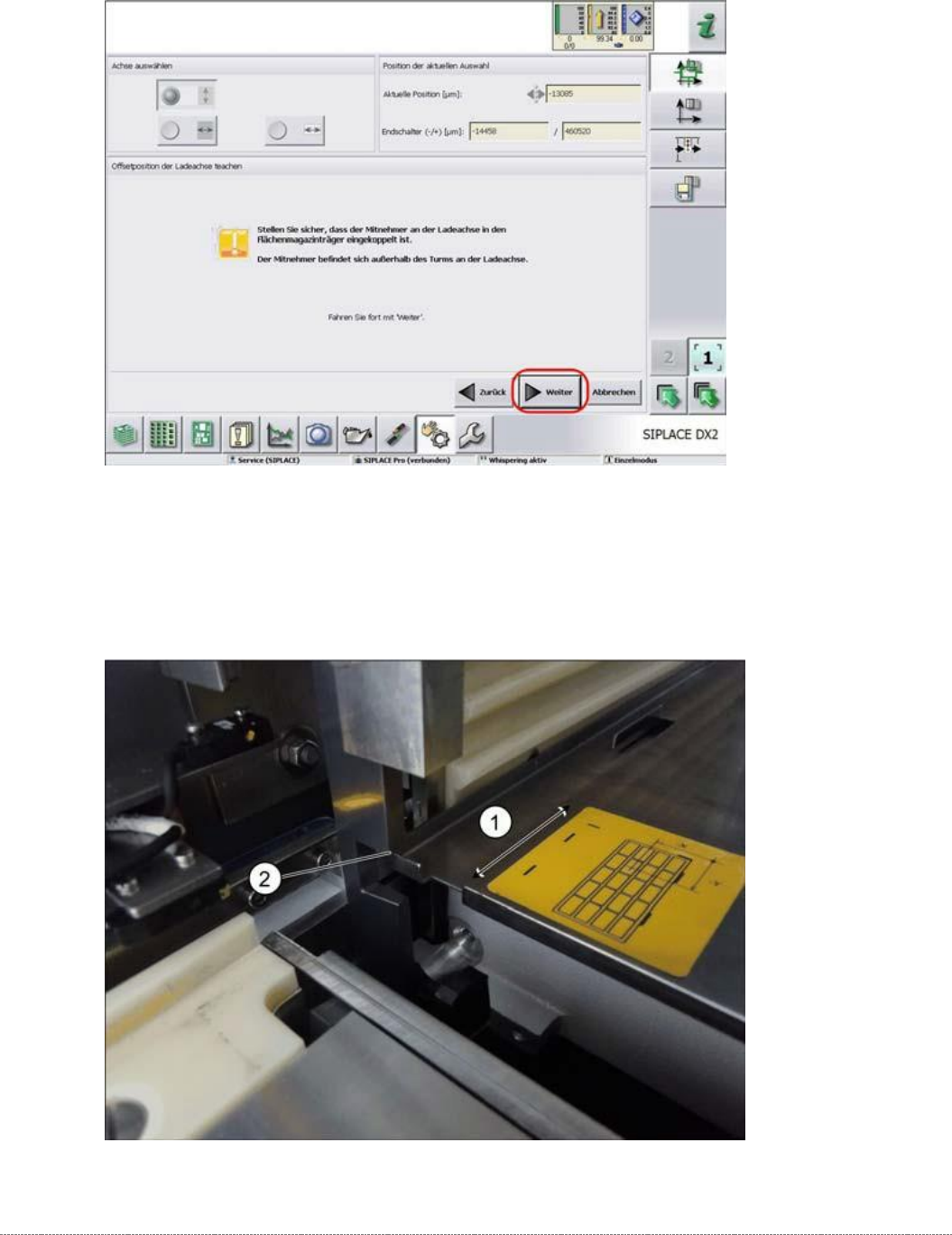

➢ Befolgen Sie den angezeigten Hinweis und fahren Sie fort mit
Weiter
.
➢ Legen Sie die „Lehre fuer WPC4-6 Grundplatte“ [03073064-01] (oder einen FMT) (1) auf die
Gleitschiene der Ladeachse.
➢ Schieben Sie die Lehre in den Turm ein (2).
➢ Achten Sie darauf, dass sich die Lehre ohne zu haken über die Gleitschiene fahren lässt.
Interne Serviceanleitung WPC5 / WPC6
Seite 4-124

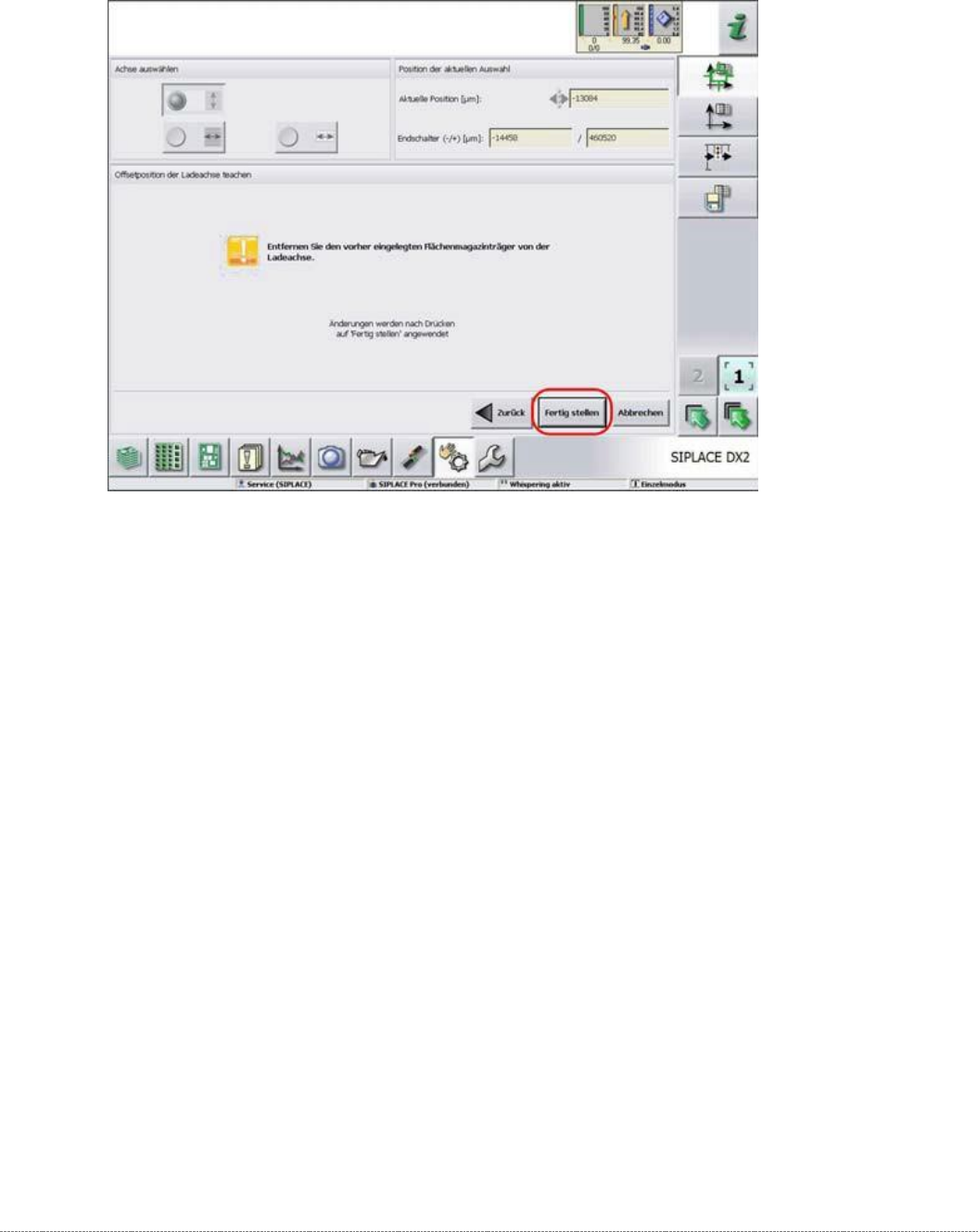

➢ Befolgen Sie den angezeigten Hinweis und bestätigen Sie die vorgenommenen Änderungen
mit
Fertig stellen
.
