Interne Serviceanleitung WPC5 / WPC6
Seite 4-138
➢ Befolgen Sie den angezeigten Hinweis und fahren Sie fort mit
Fertig stellen
(1).
Schaltfahne am Mitnehmer einstellen
➢ Lockern Sie die Schraube (1), mit der die Schaltfahne am Mitnehmer befestigt ist.
➢ Verschieben Sie die Schaltfahne entsprechend der notwendigen Korrektur in Richtung –
oder +.
➢ Ziehen Sie die Schraube (1) wieder fest und wieder- holen Sie den Messvorgang (siehe
"3.7.14 Bero Referenzpunkt Ladeachse tauschen [03056947-xx]" [➙ 3-104).
➢ Wiederholen Sie die einzelnen Schritte, bis keine Fehlermeldung mehr erscheint.
Interne Serviceanleitung WPC5 / WPC6
Seite 4-139
4.3.3 Endschalter kalibrieren
Bei den Endschaltern sind Minus- und die Plus-Position zu kalibrieren.

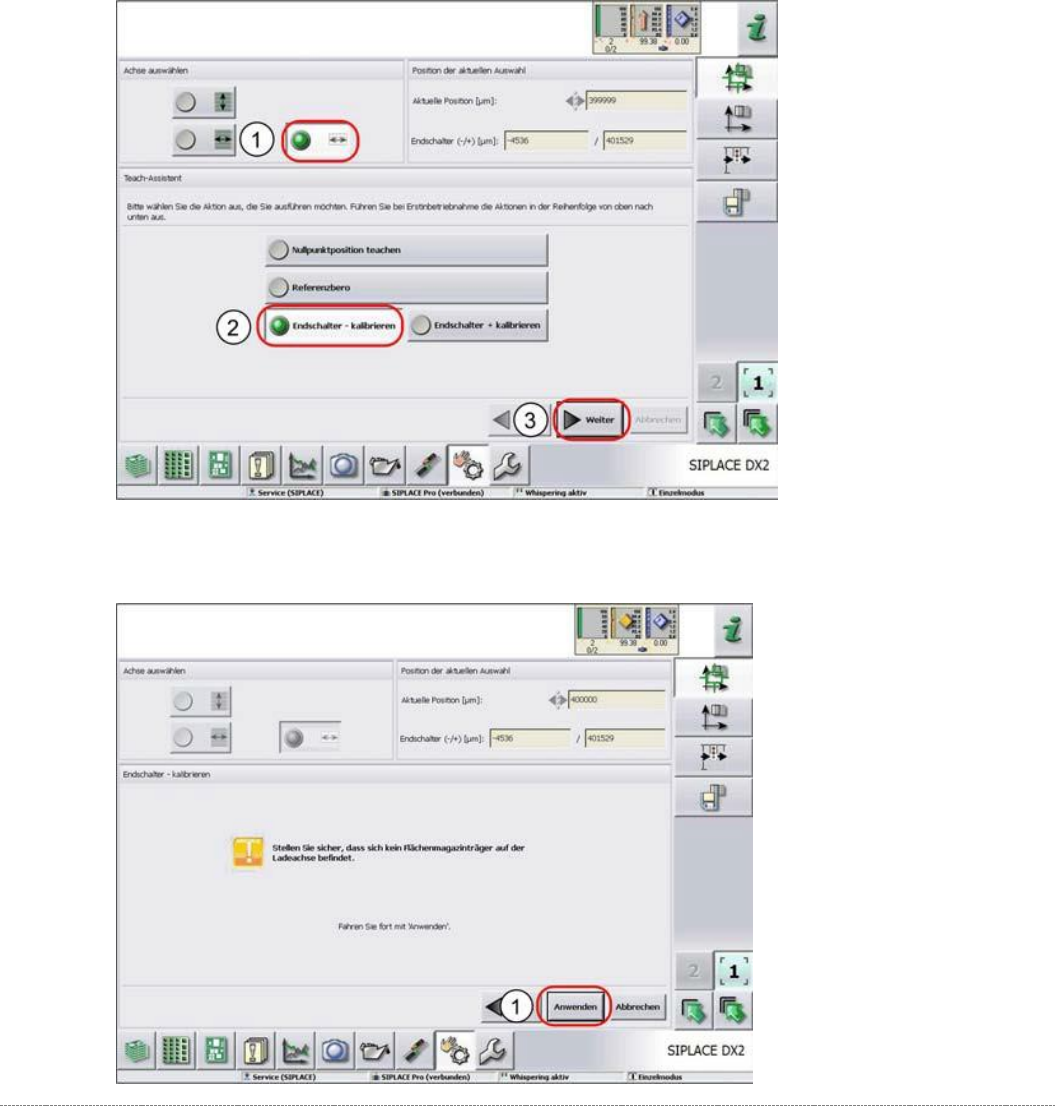

Endschalter - kalibrieren
➢ Wählen Sie die Ladeachse aus (1).
➢ Wählen Sie die Funktion
Endschalter - kalibrieren
aus (2).
➢ Wählen Sie
Weiter
(3).
➢ Befolgen Sie den angezeigten Hinweis und fahren Sie fort mit
Anwenden
(1).
Interne Serviceanleitung WPC5 / WPC6
Seite 4-140

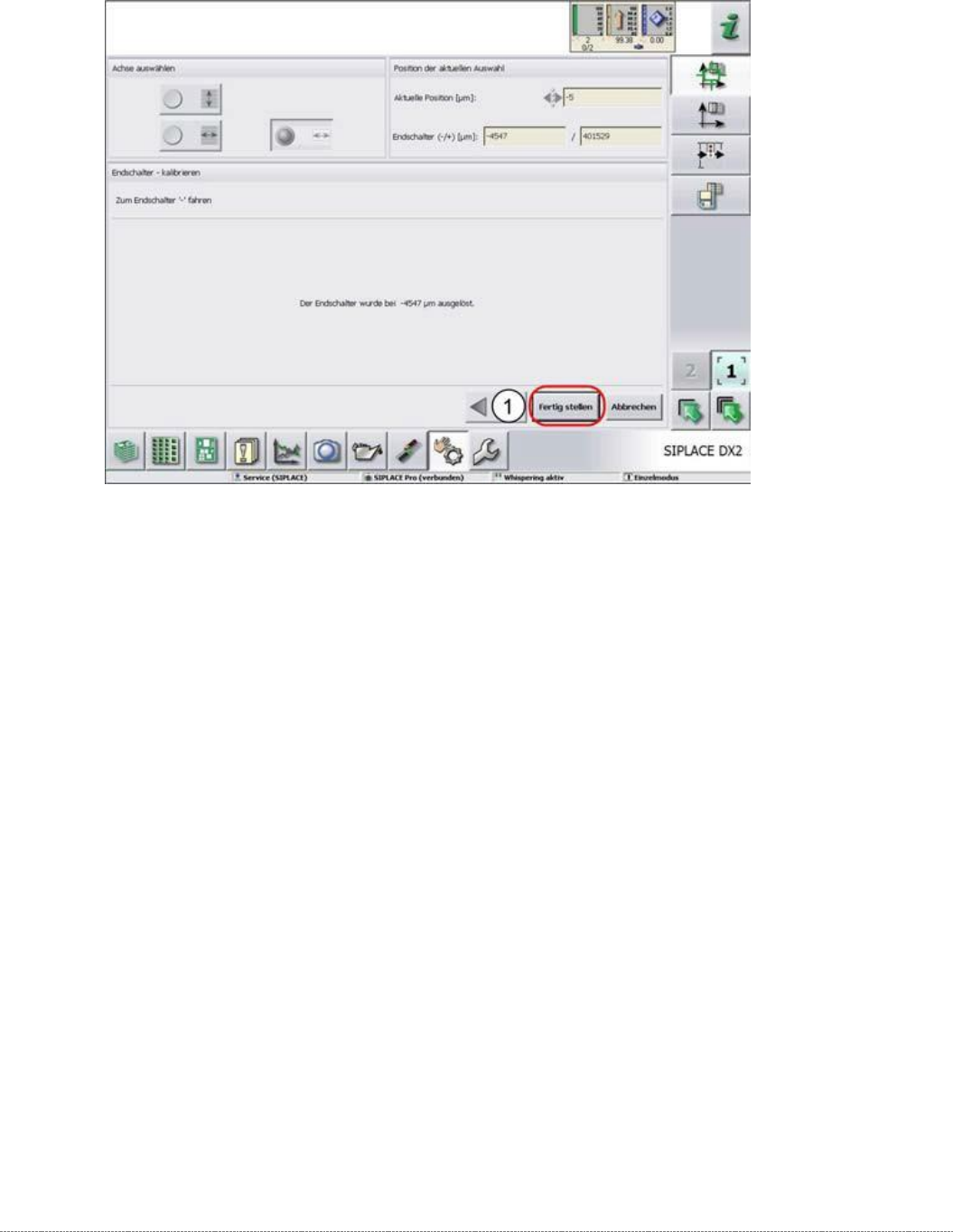

➢ Bestätigen Sie die neue Position, an der der Endschalter auslöst mit
Fertig stellen
(1).
Endschalter + kalibrieren
➢ Wählen Sie die Ladeachse aus (1).
➢ Wählen Sie die Funktion
Endschalter + kalibrieren
aus und fahren Sie fort wie beim Kalibrieren
des Endschalters -.
