Interne Serviceanleitung WPC5 / WPC6
Seite 3-13
3.3 Antriebseinheit Hubachse
3.3.1 Vorbereitungen
Benötigtes Werkzeug
Wasserpumpenzange
Riemenspanngerät [00326015-01] mit Anleitung
Standardwerkzeug mit Inbusschlüsselsatz
Voraussetzung
Fahren Sie den Turm in die Nachfüllposition.
Entfernen Sie alle Flächenmagazinträger (FMTs) aus dem Turm.
Fahren Sie den Turm nach unten.
Sensoren und Funktionen überprüfen
Sensoren und Funktionen von bestimmten Funktionen
überprüfen
Stellplatz
Funktionen des WPC über- prüfen
In Transportposition fahren
Schalten Sie den Hauptschalter am WPC aus.
Ziehen Sie den Netzstecker und sichern Sie den WPC gegen Wiedereinschalten. Sehen Sie
dazu die Betriebsanleitung des WPC.
Docken Sie den WPC vom SIPLACE Automaten ab und fahren Sie ihn in eine geeignete
Arbeitsposition.
Der Antriebsmotor (6) der Hubachse befindet sich
hinter der vorderen Abdeckung (1). Ist der
Antriebsmotor strom- los wird der Antrieb durch
eine Bremse fixiert.
Entfernen Sie die vordere Abdeckung (1).
Entfernen Sie die beiden seitlichen
Abdeckungen (2) + (3).
sen Sie jeweils 4 Befestigungsschrauben und
ent- fernen Sie die beiden unteren
Eingreifschutz-Bleche (4) + (5). Das hintere
Blech lässt sich nach vorne her- ausziehen.
Interne Serviceanleitung WPC5 / WPC6
Seite 3-14
3.3.2 Antriebsmotor Hubachse tauschen
Ersattzteil
Beim Tausch der Antriebsmotoren am WPC5 und WPC 6, muss auf die Version bzw. die
Artikelnummer des Motors geachtet werden, da es hier keine 100% Kompatibilität der
Nachfolger gibt.
Da man neue Motoren nicht gemischt in einem WPC verbauen darf, stehen die alten Antriebe
nach wie vor als Ersatzteile zur Verfügung!
Aufgrund dieser Inkompatibilität wurde mit Einführung der neuen Antriebe auch der
Versionsstand des kompletten WPC geändert.
HINWEIS

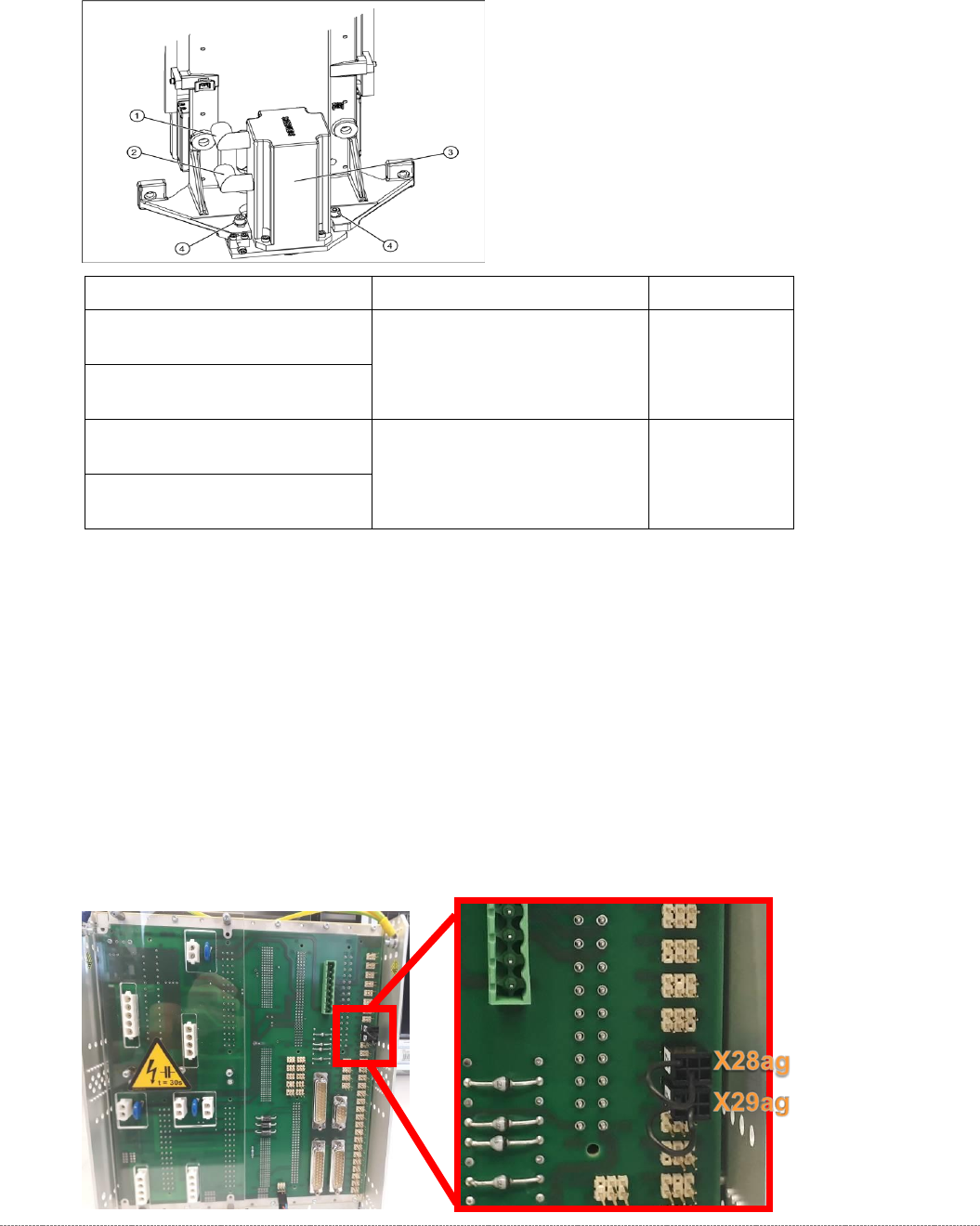

An der Rückseite des Steuereinschubs muss bei WPC’s mit neuen Motoren, zusätzlich zum
Jumper X28ag (Erkennung Bauteile Höhe 45mm), ein Jumper am Stecker X29ag (geänderte
Motoren) gesteckt sein.
WPC Typ / Version
Ersatzteil Bezeichnung
Artikel-Nr.
„WPC5 900-950mm / Standard“
[03067619-03]
„Motor mit Ritzel/ Hubachse“
[03047846-xx]
„WPC6 900-950mm“
[03067618-03]
„WPC5 900-950mm / Standard“
[03067619-04]
“Servomotor 1FK7042-2AF94-
1AH0-Z + S33”
[03159574-xx]
„WPC6 900-950mm“
[03067618-04]
Interne Serviceanleitung WPC5 / WPC6
Seite 3-15
Zusatzinformation
Die Inkompatibilität betrifft die Temperatursensoren an den Motoren.
Für den Betrieb der neuen Motoren im WPC5 / WPC6 ist mindestens eine Firmware Version
40A (WPCHNG_0051040A.BHX) erforderlich. Diese Firmware Version 40A ist ab Stations-
Software SIRIO 710.0 verfügbar.
Soll ein „WPC5 900-950mm / Standard“ [03067619-04], oder „WPC6 900-950mm“ [03067618-
04] mit neuen Motoren in einen SIPLACE Bestückautomaten mit einer SW Version SIRIO <
710.0 eingebaut werden, so ist folgendes zu beachten:
- Eine Aufforderung der Stations-Software, einen Download der WPC Firmware
durchzuführen, muss ignoriert werden.
- Die Stations-Software muss auf eine Version 710.0 hochgerüstet werden.
- Sollte ein Download einer niedrigeren Version der WPC Firmware (aus Versehen)
durchgeführt werden, bleibt der WPC mit einer Temperatur-Fehlermeldung stehen.
Ausbau
Der
Antriebsmotor
(3) der Hubachse befindet sich hinter der vorderen Abdeckung. Ist der
Antriebsmotor stromlos wird der Antrieb durch eine Bremse fixiert.
VORSICHT
Motor nicht gegen die Bremse bewegen
Die Motorwelle des Hubachsmotors darf nicht gegen die Bremse bewegt werden. Dadurch
kann die Funktion der Bremse beeinträchtigt werden oder die Bremse beschädigt werden.
Lösen Sie die beiden Verschraubungen der elektrischen Anschlüsse (1) + (2).
o X1 oranges Kabel = Leistungskabel
o X2 grünes Kabel = Steuerkabel
Übersicht Motor
(1) O-Ring
(2) Drehbarer Anschluss
(3) Gewinde
(4) Motorritzel
Die Anschlüsse des Motors können
von Hand gedreht werden. Drehen
Sie die Anschlüsse in die Position des
vorher eingebauten Motors.
Fetten Sie das Gewinde (3) und die
O-Ringe (1) mit etwas Vaseline.
