Interne Serviceanleitung WPC5 / WPC6
Seite 5-145

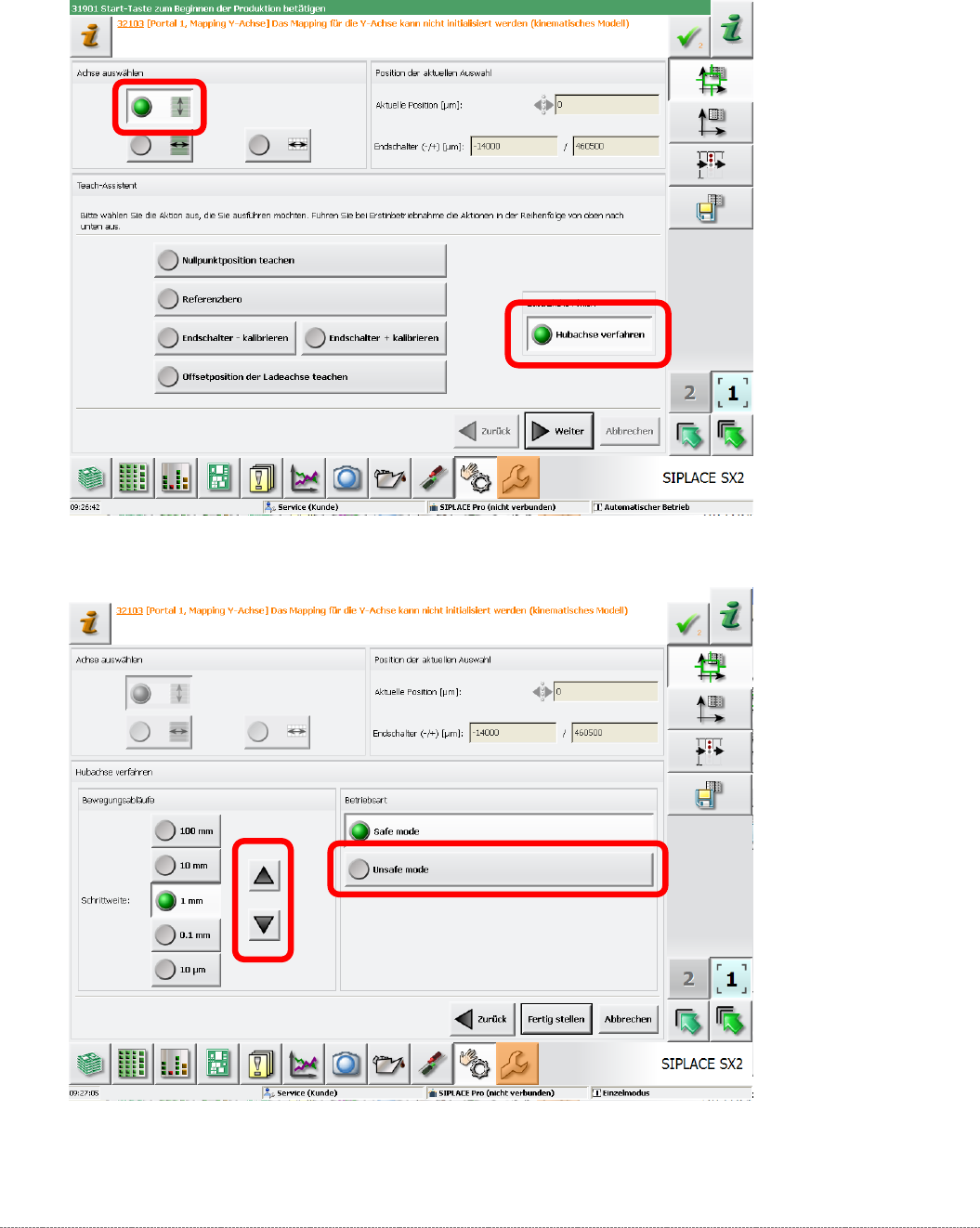

Sie sind im „Teach-Assistenten“ der Software.
⇨ Sensoren und Funktionen ⇨ Stellplatz ⇨ Funktionen des WPC überprüfen ⇨ Erweiterte Funktionen ⇨
Hubachse ausgewählt ⇨ Hubachse Verfahren angewählt ⇨ Weiter.
…… ⇨ Unsafe Mode wählen ⇨ Schrittweite Auswählen ⇨ Hubachse mit Pfeiltasten nach oben oder unten
verfahren.
Wenn Sie die Ansicht mit „Fertig stellen“ verlassen, dann wird der „Unsafe Mode“ automatisch
wieder verlassen und auf Safe Mode zurückgestellt.
Interne Serviceanleitung WPC5 / WPC6
Seite 5-146
5.2 Lehre Aufbau, Stückliste
Level ²
Pos.
Part Number
FS
Produkt Name
Für
WPC
Service-
Level ³
0
03093396-
02
Einstell u. Prueflehre WPC4-6 komplett
4/5/6
T3
1
1
03073064-
02
Lehre fuer WPC4-6 Grundplatte
4/5/6
T1
1
2
03093895-
02
Einstell-Lehre Crash-LS WPC4-6 (Stufe)
4/5/6
T1
1
03093896-
02
Servicepaket zus. Lehren WPC4-6
4/5/6
T3
.2
3
03093864-
01
Klemmung Einstell.Turm-Ausr. WPC4-6 kmp.
4/5/6
T3
.2
4
03093815-
01
Leiste f. Einstellung Abweiser kpl..
6
T3
.2
5
03093816-
01
Leiste fuer Crash-LS Turm (Übergabeposition)
5/6
T3
.2
6
03093820-
01
Lehre Federanschlag kmpl.
5/6
T3
.2
7
03110862-
01
Lehre Grundeinst. Position Grundplatte
4/5/6
T3
1
8
03110969-
01
Montagehilfe WPC6 HC kpl.
4/5/6
T1
1
9
03110962-
01
Montagehilfe WPC4-6 alte LS kpl.
4/5/6
T1
Abbildung 1: „Einstell- u. Prueflehre WPC4-6 komplett“ [03093396-02]
² : Ebene in der Stückliste. Level . 2 ist in direkt darüber stehenden Level 1 enthalten.
³ : Verfügbarkeit im Service: T1 - Tool Level 1 (Kunde); T3 - Tool Level 3 (Service SIPLACE)
4
Interne Serviceanleitung WPC5 / WPC6
Seite 5-147
5.3 Lehre in Position bringen und Fixieren

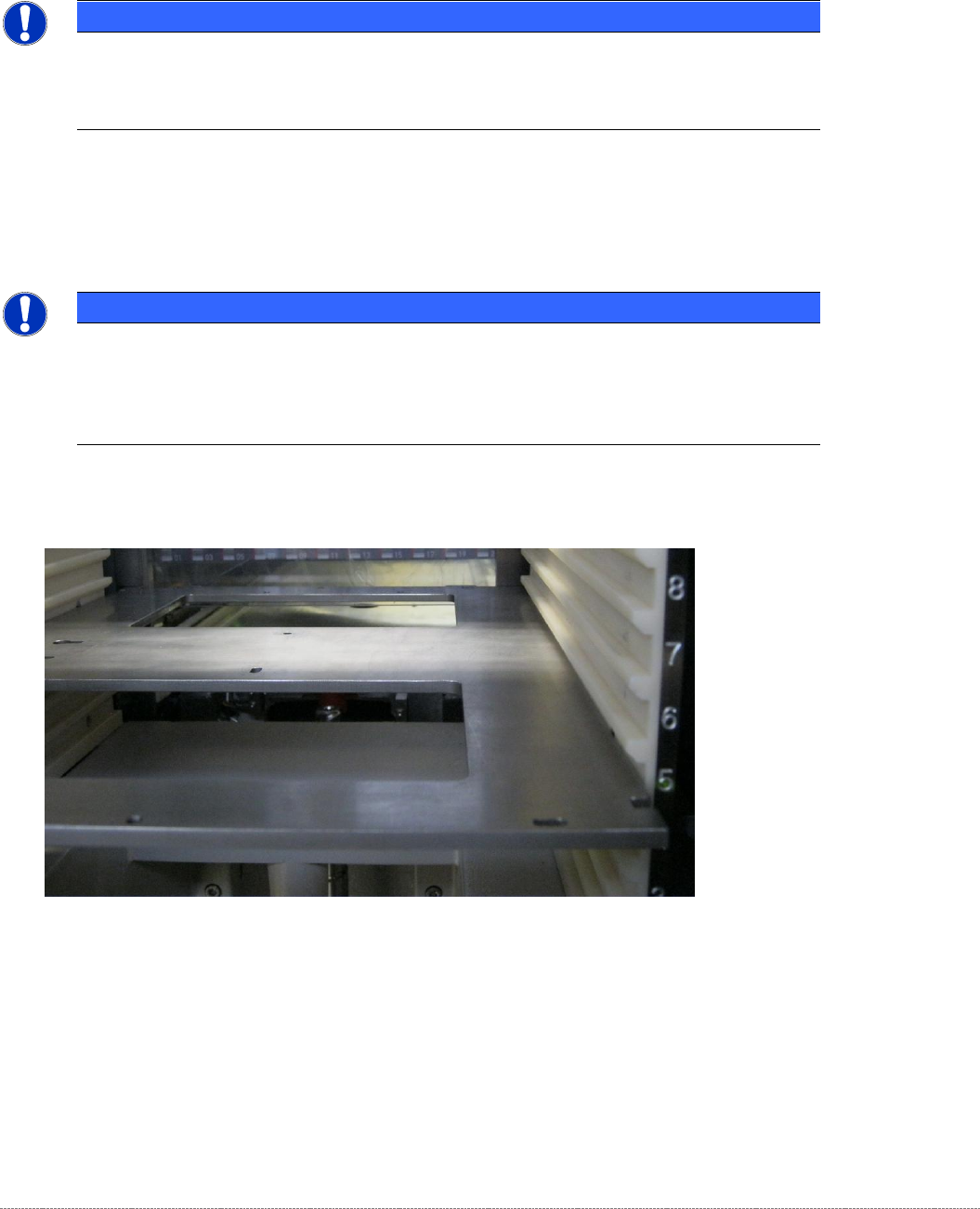

HINWEIS
Bleche aus Turm entfernen
Entfernen sie alle Trägerbleche aus dem Turm. Für die nachfolgend beschriebenen
Einstellungen werden nur die Lehren benötigt.
• Entfernen sie alle zusätzlichen Lehren von der Grundplatte und benutzen sie zu Beginn nur die
„Lehre fuer WPC4-6 Grundplatte“ [03073064-01].
HINWEIS
Einsatz von 2 Grundplatten
Um speziell die Einstellung der Führungsleisten zu erleichtern, wird empfohlen, 2 Stk.
„Lehre fuer WPC4-6 Grundplatte“ [03073064-01] zu benutzen um eine einzelne Lehre
nicht zwischen oben und unten wechseln zu müssen.
• Die Lehre in Ebene 5 einlegen.
Abbildung 2: Lehre in Ebene 5 einlegen.
• Den Turm (Hubachse) in Einzelschritten so weit nach unten fahren, bis die Lehre auf Höhe der
Linear-Führungsschienen der Hubachse steht.
