Interne Serviceanleitung WPC5 / WPC6
Seite 5-159
Falls die Position korrigiert werden muss, so muss letztlich die Turmhaube verschoben werden.
Dazu müssen alle 6 Schrauben, die die Turmhaube auf dem WPC Grundgestell fixieren, gelöst
(nicht enfernt) werden.

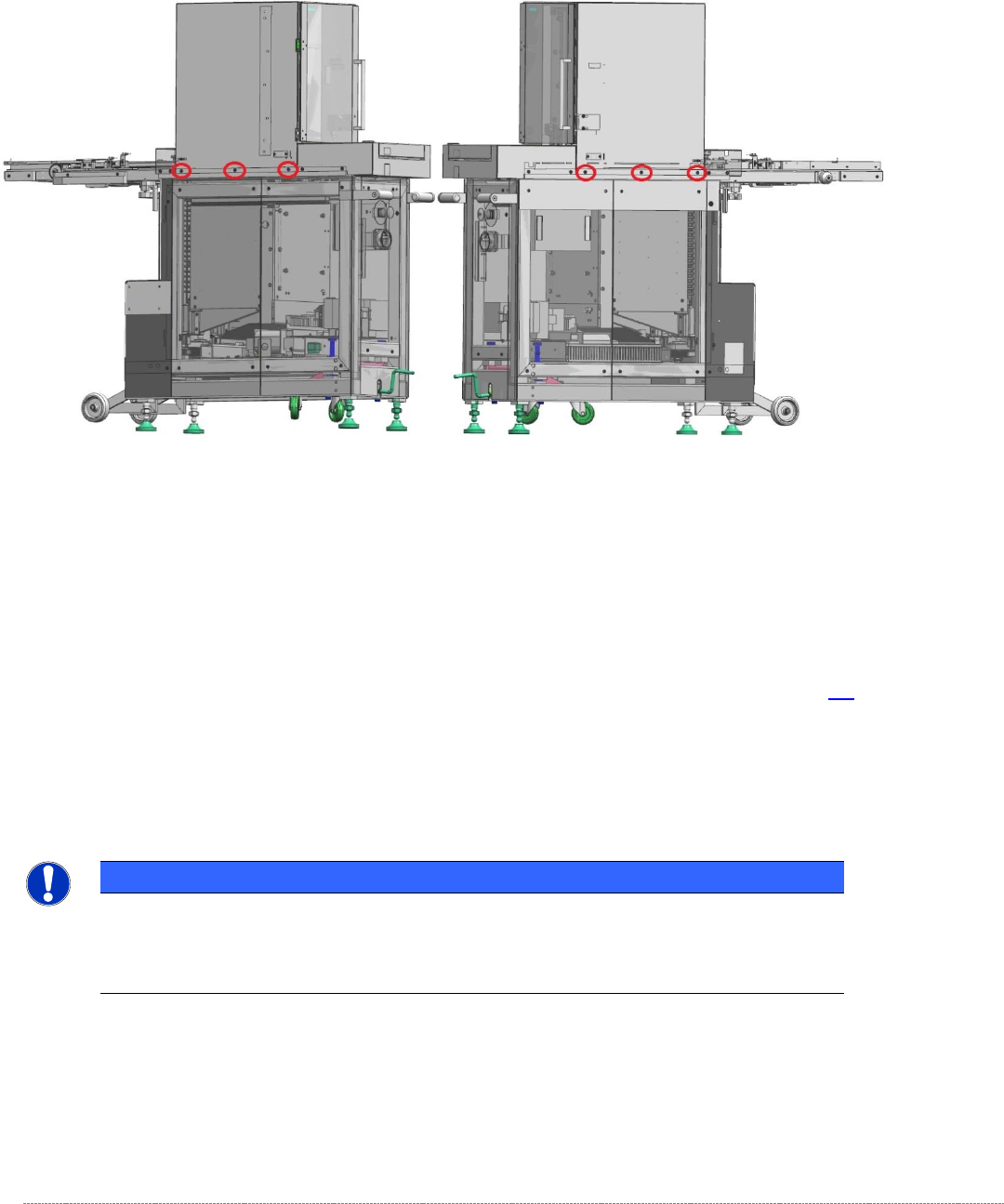

Abbildung 20: Befestigungsschrauben Turm am WPC Grundgestell.
Verschieben Sie nun die Verkleidung Oberseite (Turmhaube) so, dass sich ein Abstand von 0,2mm,
zwischen den beiden vorderen Führungsleisten und der Lehre, ergibt.
Entnehmen Sie nun die Lehre aus Fach 5 und legen Sie sie in Fach 24 ein (5. von oben).
Klemmen Sie die Lehre dort, wie bereits vorher in Fach 5, mit der „Lehre Grundeinst. Position
Grundplatte“ [03110862-] an den Führungsschienen der Hubachse anliegend. Siehe Kapitel 5.3.
Fahren Sie den Turm nach oben.
Prüfen Sie mit Fühlerlehren den Abstand zwischen den vorderen Führungsleisten und der
Grundplatte der Lehre. Er soll im Bereich zwischen 0,2mm und 0,7mm liegen
HINWEIS
Einsatz von 2 Grundplatten
Wenn sie mit 2 Lehren arbeiten, so können nun die untere und die obere Position an der
Führungsleiste „oben vorne“ direkt gemeinsam Einstellen.
Im Anschluss schrauben Sie die 6 Stk. Schrauben der Verkleidung wieder fest. Benutzen Sie einen
Drehmomentschlüssel mit einem Anzugsmoment von 5 Nm.
Bringen Sie anschließend einen roten Schraubensicherungslack [00318197-01] auf diese
Schrauben auf.
Interne Serviceanleitung WPC5 / WPC6
Seite 5-160
5.5.5 Einstellen der Abfrageleiste (Führungsleiste oben hinten)
Abbildung 21: Befestigungsschrauben Turm am WPC Grundgestell.
HINWEIS
Einsatz von 2 Grundplatten
Besonders beim Einstellen der Abfrageleiste empfiehlt es sich, 2 Lehren, wie oben
bereits beschrieben, im Turm zu verwenden.
Wenn Sie nur eine Lehre benutzen, dann bringen Sie nun die Lehre in Fach 24 ein (5. von oben).
Klemmen Sie die Lehre dort, wie bereits beschrieben, mit der „Lehre Grundeinst. Position
Grundplatte“ [03110862-] an den Führungsschienen der Hubachse anliegend.
Positionieren Sie den Turm anschließend so, sodass die Lehre zwischen den beiden Hilfslinien an
der kleinen ebenen Fläche der Leiste liegt.
Abbildung 22: Markierungen an der Abfrageleiste (Führungsleiste hinten, oben, untere Position).
Interne Serviceanleitung WPC5 / WPC6
Seite 5-161
Stellen Sie nun mit Hilfe einer Fühlerlehre einen Abstand von 0,2mm zwischen Führungsleiste und
Grundplatte Lehre ein.
Abbildung 23: Abfrageleiste (Führungsleiste) hinten, oben, untere Position einstellen, 0,2mm.
Falls Sie feststellen, dass die Parallelität nicht passt (siehe Bild oben), dann können Sie den Winkel
der Leiste mit Hilfe des Magneten einstellen.
Abbildung 24: Rechtwinkelligkeit der Abfrageleiste zum Montgagewinkel mit Magneten einstellen.
Stellen Sie hier die 0,2mm Abstand ein.
Achten Sie dabei vor allem auch auf die
Parallelität der Lehre zur Fläche der
Leiste. Sind diese nicht parallel, so ist die
Leiste nicht im rechten Winkel zur
Montagefläche der Abfrageleiste-Einheit.
Der Magnet bildet gleichzeitig den Anschlag
für die Abfrageleiste.
Wenn Sie die Kontermutter hinten lösen,
können Sie anschließend den Magneten
drehen und so die schräge der Abfrageleiste
einstellen.
