Interne Serviceanleitung WPC5 / WPC6
Seite 5-161
Stellen Sie nun mit Hilfe einer Fühlerlehre einen Abstand von 0,2mm zwischen Führungsleiste und
Grundplatte Lehre ein.

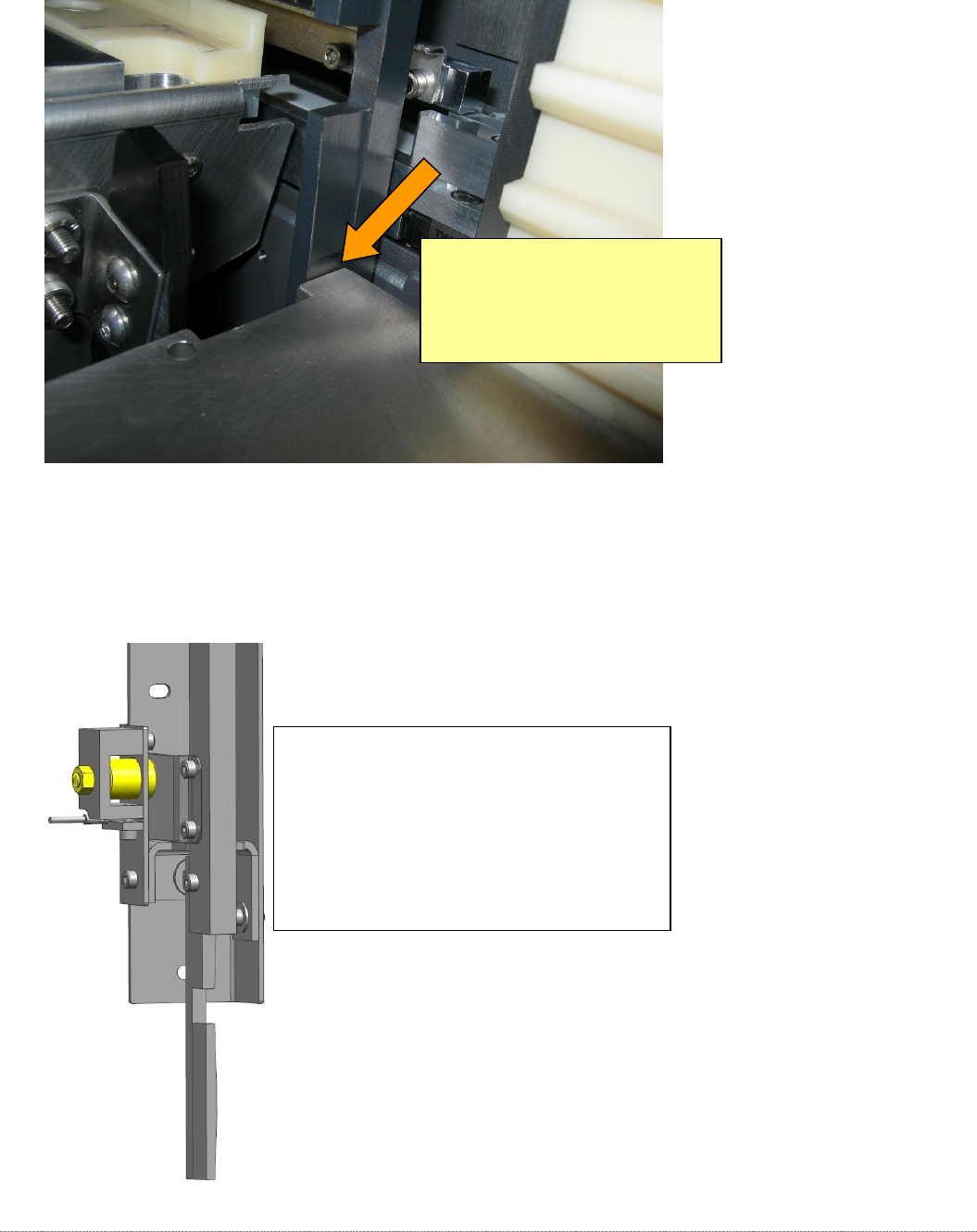

Abbildung 23: Abfrageleiste (Führungsleiste) hinten, oben, untere Position einstellen, 0,2mm.
Falls Sie feststellen, dass die Parallelität nicht passt (siehe Bild oben), dann können Sie den Winkel
der Leiste mit Hilfe des Magneten einstellen.
Abbildung 24: Rechtwinkelligkeit der Abfrageleiste zum Montgagewinkel mit Magneten einstellen.
Stellen Sie hier die 0,2mm Abstand ein.
Achten Sie dabei vor allem auch auf die
Parallelität der Lehre zur Fläche der
Leiste. Sind diese nicht parallel, so ist die
Leiste nicht im rechten Winkel zur
Montagefläche der Abfrageleiste-Einheit.
Der Magnet bildet gleichzeitig den Anschlag
für die Abfrageleiste.
Wenn Sie die Kontermutter hinten lösen,
können Sie anschließend den Magneten
drehen und so die schräge der Abfrageleiste
einstellen.
Interne Serviceanleitung WPC5 / WPC6
Seite 5-162
Falls Sie die Abfrageleiste zum Einstellen des Winkels demontieren wollen, gehen sie wie folgt vor.

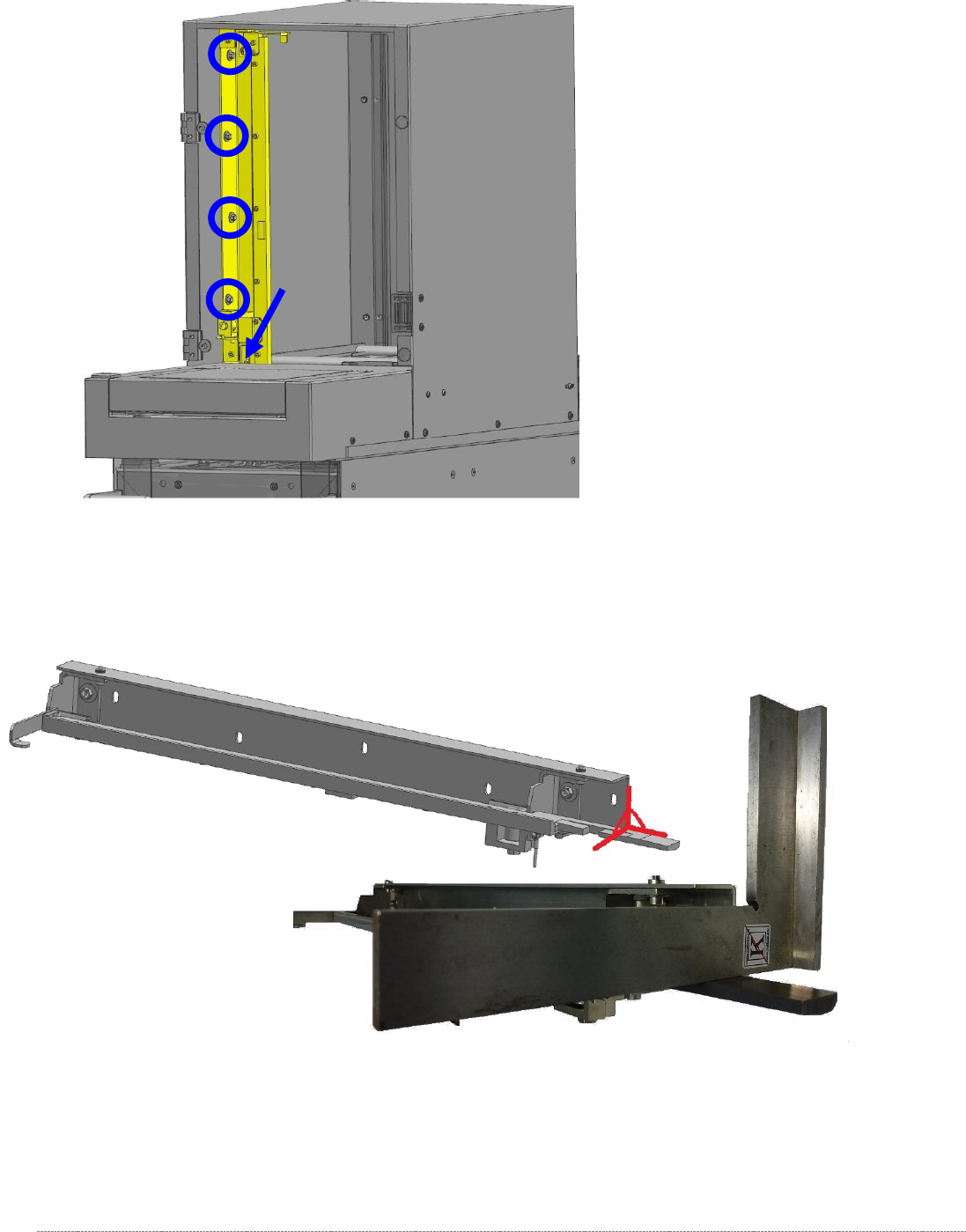

Abbildung 25: Anschraubpunkte der Abfrageleiste am Turm-Gehäuse.
Die Abfrageleiste ist mit 5 Schrauben an der Turmhaube montiert.
Überprüfen Sie die Rechtwinkeligkeit wie unten dargestellt.
Abbildung 26: Rechten Winkel an der Abfrageleiste einstellen, im ausgebauten Zustand.
Interne Serviceanleitung WPC5 / WPC6
Seite 5-163
Die Anschraubpositionen der Leiste am Turm sind mit Langlöchern ausgeführt.
Falls Sie die Position der Leiste, beim Einstellen der 0,2mm korrigieren müssen, können Sie die 5
Muttern lösen (nicht entfernen) und die Leiste in Horizontaler Richtung verschieben.
HINWEIS
Einsatz von 2 Grundplatten
Wenn Sie 2 Lehren benutzen, dann können Sie nun die Abstände der Leiste zur den
Lehren oben und unten gleichzeitig einstellen.
UNTEN: 0,2mm,
OBEN: 0,5mm
Wenn Sie nur eine Lehre benutzen, fahren Sie den Turm nun nach oben, bis der Turm kurz vor dem
oberen Anschlag steht.
Stellen Sie nun mit Hilfe einer Fühlerlehre einen Abstand von 0,5mm zwischen Führungsleiste und
Grundplatte Lehre ein.
