Interne Serviceanleitung WPC5 / WPC6
Seite 5-164
5.6 Einstellen der Crashlichtschranke Turm
Die Lehre ist nach wie vor in der Ebene 5 (wie in Kapitel 5.3 beschrieben) im Turm geklemmt.
Stecken Sie nun die Lehre zur Einstellung der Crashlichtschranke auf die Grundplatte auf.
Abbildung 27: Lehre Grundplatte mit Aufsatz "Leiste fuer Crash-LS Übergabe Zuführachse“ [03093816-01].
Verfahren Sie die Hubachse in die Position, dass der Lehrenaufsatz den Lichtstrahl unterbricht.
Die Lichtschranke muss genau am Übergang der Kante an der Aufstecklehre schalten.
WARNUNG
Unsafe Mode
Um die Hubachse schrittweise Verfahren zu können, müssen Sie den sogenannten
Unsafe Mode aktivieren.
Verfahren sie daher die Hubachse nur mit erhöhter Vorsicht und nur in kleinen
(überschaubaren) Schritten!
Stellen Sie die Lichtschranke so ein, dass der Lichtstrahl genau an der Stufe der Lehre
unterbrochen wird.
Abbildung 28: Schaltschwelle an „Leiste fuer Crash-LS Übergabe Zuführachse“ [03093816-01]
Schaltstufe an der Lehre
„Leiste fuer Crash-LS Übergabe Zuführachse“
[03093816-01]
Interne Serviceanleitung WPC5 / WPC6
Seite 5-165

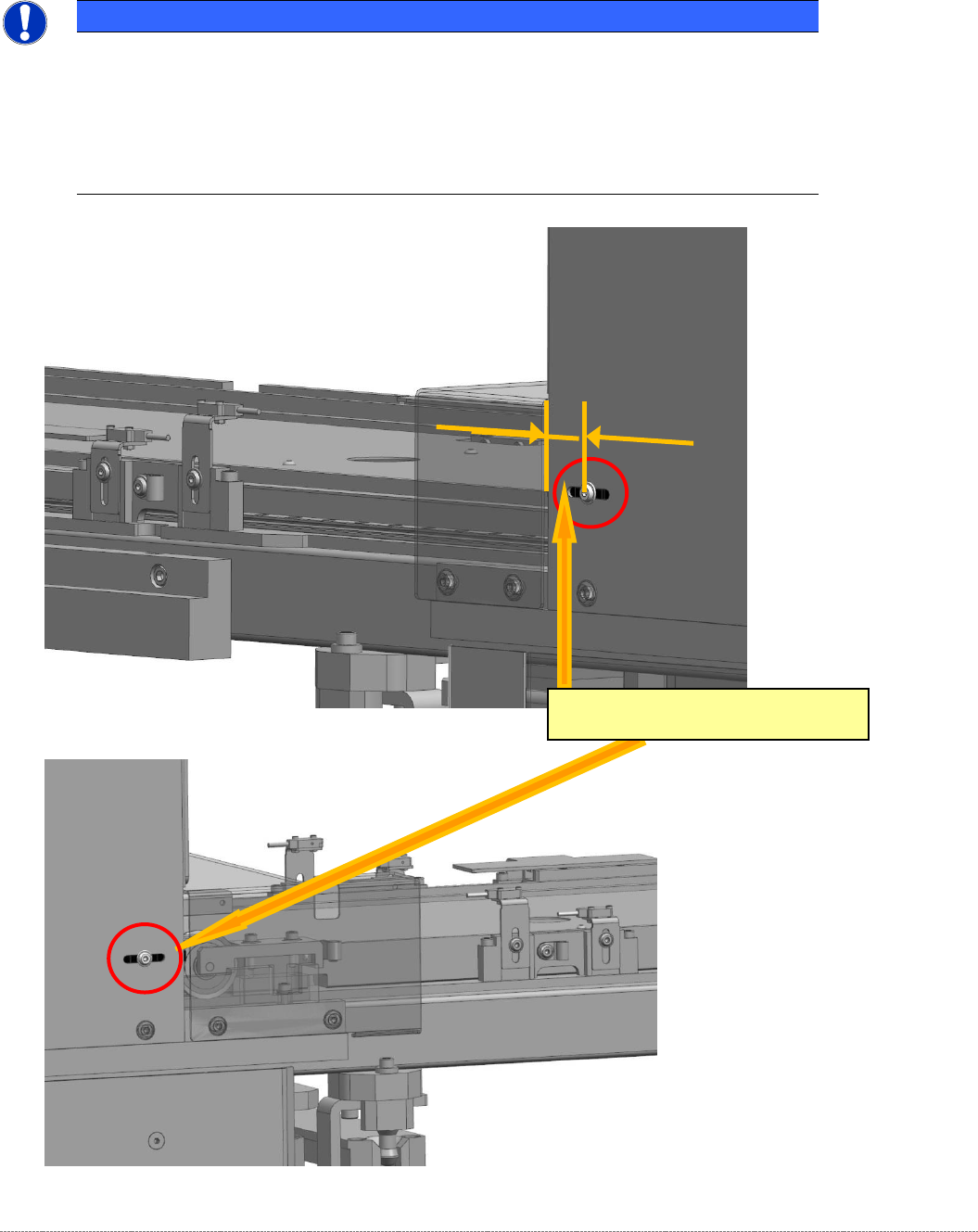

Verschieben Sie wenn nötig die Lichtschranke indem sie die oben markierte Schraube an der Seite
der Turmhaube lösen.
HINWEIS
Position Crash-Lichtschranke
Achten Sie beim Einstellen der LS darauf, dass Sender und Empfänger gleichmäßig
positioniert werden. Messen Sie dazu auf beiden Seiten mit einem Messschieber genau
die Position von der Vorderkannte der Turmhaube zum Mittepunkt der Schraube, zur
groben Positionierung.
Die Justage der letzten x/10mm kann dann auf einer Seite erfolgen.
Abbildung 29: Einstellung Crash-LS Übergabe Zuführachse links.
Abbildung 30: Einstellung Crash-LS Übergabe Zuführachse rechts.
Verschiebemöglichkeit des Sensors Crash-
Lichtschranke Übergabe Zuführachse.
Interne Serviceanleitung WPC5 / WPC6
Seite 5-166
5.7 Einstellen der Abweiser an der Klappe zur Ladeachse
An der Schutzklappe zwischen Turm und NSM Modul (Ladeachse), sind 2 Kunststoffabweiser
montiert.
Diese Abweiser dienen ebenfalls der Ausrichtung der Flächenmagazinträger im Turm.

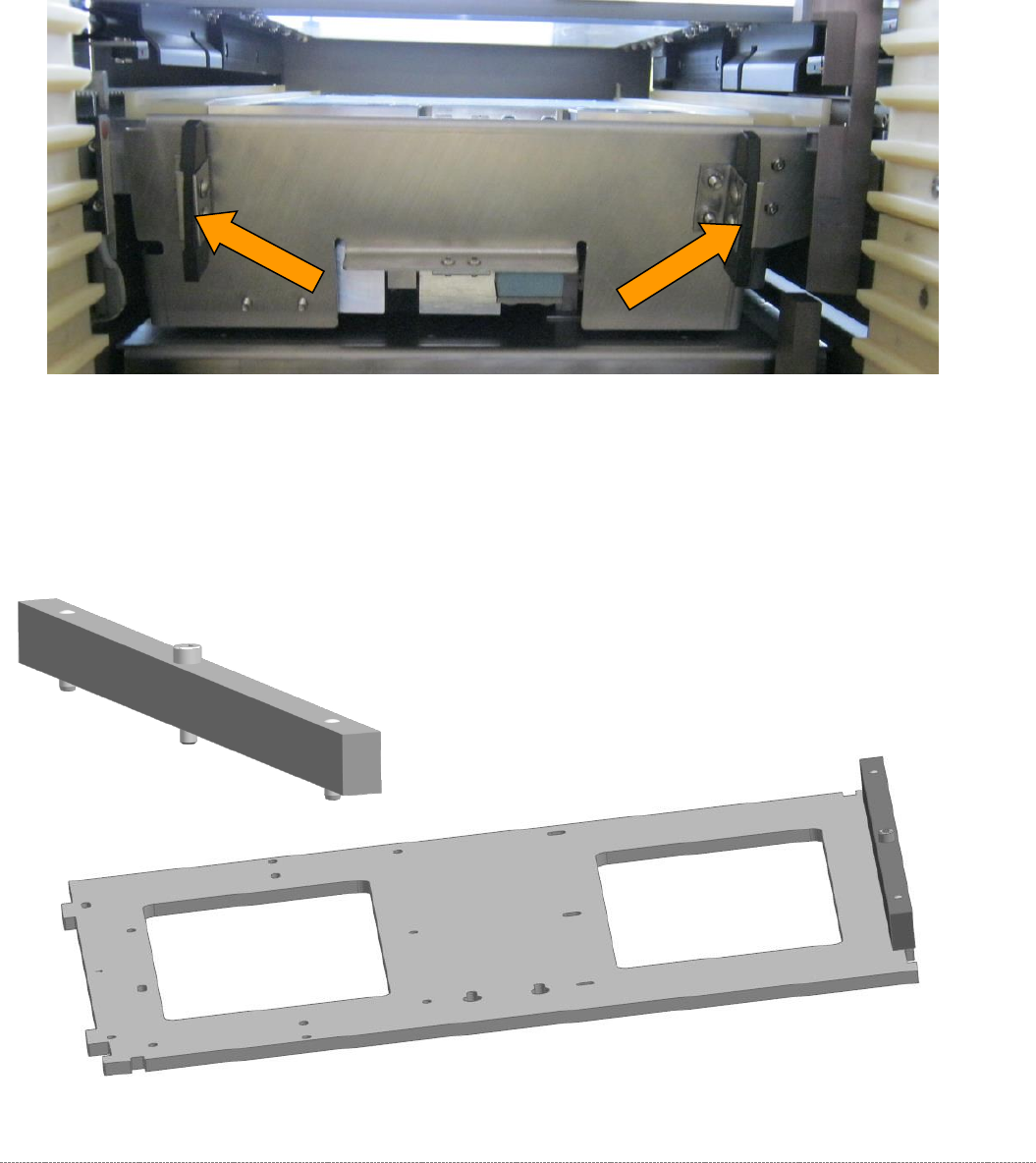

Abbildung 31: Abweiser an der Schutzklappe.
Die Lehre ist nach wie vor in der oben beschriebenen Position im Turm geklemmt.
Die Schutzklappe ist geschlossen, also in der oberen Stellung.
Stecken Sie dazu die „Leiste für Anschlag Klappe kmpl.“ [03093815-] auf die Grundplatte.
Abbildung 32: Lehre Grundplatte mit Aufsatz Einstelllehre Abweiser.
