Interne Serviceanleitun g WPC5 / WPC6 Seite 5-166 5.7 Einstellen der Abweiser an der Klappe z ur Ladeach s e An der Schutzklappe zwischen Turm u nd NSM Modul (Ladeac hse), sind 2 Kunsts toffabweiser montiert. Diese Abw…
Interne Serviceanleitung WPC5 / WPC6
Seite 5-165
Verschieben Sie wenn nötig die Lichtschranke indem sie die oben markierte Schraube an der Seite
der Turmhaube lösen.
HINWEIS
Position Crash-Lichtschranke
Achten Sie beim Einstellen der LS darauf, dass Sender und Empfänger gleichmäßig
positioniert werden. Messen Sie dazu auf beiden Seiten mit einem Messschieber genau
die Position von der Vorderkannte der Turmhaube zum Mittepunkt der Schraube, zur
groben Positionierung.
Die Justage der letzten x/10mm kann dann auf einer Seite erfolgen.
Abbildung 29: Einstellung Crash-LS Übergabe Zuführachse links.
Abbildung 30: Einstellung Crash-LS Übergabe Zuführachse rechts.
Verschiebemöglichkeit des Sensors Crash-
Lichtschranke Übergabe Zuführachse.
Interne Serviceanleitung WPC5 / WPC6
Seite 5-166
5.7 Einstellen der Abweiser an der Klappe zur Ladeachse
An der Schutzklappe zwischen Turm und NSM Modul (Ladeachse), sind 2 Kunststoffabweiser
montiert.
Diese Abweiser dienen ebenfalls der Ausrichtung der Flächenmagazinträger im Turm.
Abbildung 31: Abweiser an der Schutzklappe.
Die Lehre ist nach wie vor in der oben beschriebenen Position im Turm geklemmt.
Die Schutzklappe ist geschlossen, also in der oberen Stellung.
Stecken Sie dazu die „Leiste für Anschlag Klappe kmpl.“ [03093815-] auf die Grundplatte.
Abbildung 32: Lehre Grundplatte mit Aufsatz Einstelllehre Abweiser.
Interne Serviceanleitung WPC5 / WPC6
Seite 5-167
Fahren Sie nun den Turm in die Position, an der die Lehre, mit der aufgesteckten „Leiste für
Anschlag Klappe kmpl.“ [03093815-], genau am Einstellbereich der Abweiser steht.

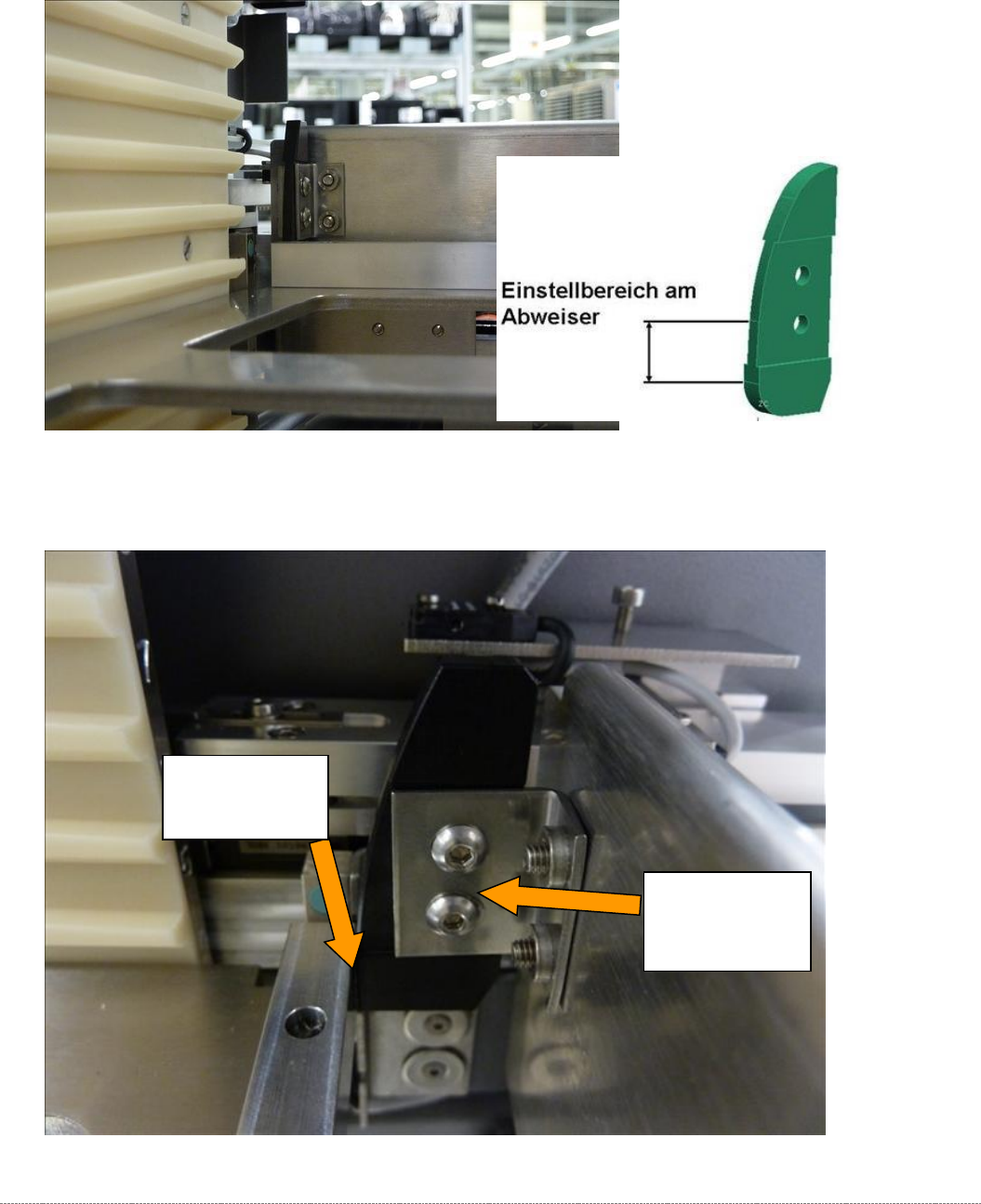

Die Bringen sie die Lehre mit der Leiste in Position des Einstellbereichs der Abweiser.
Abbildung 33: Einstellung Abweiser an Sicherheitsklappe.
Stellen Sie nun den Abstand des Abweisers so ein, dass die Leiste den Abweiser leicht berührt.
Abbildung 34: Einstellung Abweiser an Sicherheitsklappe.
Abweiser soll an
der Leiste leicht
anliegen.
Schrauben zum
Einstellen und
Fixieren der
Abweiser
