Interne Serviceanleitun g WPC5 / WPC6 Seite 3- 24 3.4.4 Mitnehmereinheit tauschen Ersatzteil: • Mitnehmerzange 3 59 lg kpl. [03 069215- xx] Ein -/Ausbau ➢ S c hieben Sie den Mi tnehmer -Zuf ü hrachse mit dem Zahnrie me…
Interne Serviceanleitung WPC5 / WPC6
Seite 3-23
3.4.3 Antriebszahnriemen tauschen
Ersatzteil:
• Antriebszahnriemen 16T5/330 [03047689-01]
Ein-/Ausbau
➢ Lockern Sie die beiden verlackten Befestigungsschrauben (3) der Motorhalterung.
➢ Lockern (nicht entfernen) Sie die Spannschraube (2) an der Spannvorrichtung. Der
Antriebszahnriemen (4) wird dadurch entspannt.
➢ Lösen Sie nun die 2 Befestigungsschrauben (3) so weit, bis der Motor ausreichend bewegt
werden kann und entnehmen Sie den alten Antriebszahnriemen (4).
➢ Bringen Sie den Motor mit Motorhalterung (1) an die Einbauposition und legen Sie den
neuen Antriebszahnriemen (4) um das Motorritzel (2) und um die Umlenkrolle (5). Achten Sie
darauf, dass Sie den Antriebszahnriemen (4) nicht knicken oder beschädigen.
➢ Spannen (Vorspannung herstellen) Sie den Antriebszahnriemen mit Hilfe der Motorhalterung
am Spiel der Langlochbohrung.
➢ Befestigen Sie die Motorhalterung mit Antriebsmotor mit den 2 Befestigungsschrauben (3)
locker an die Einbauposition.
➢ Stellen Sie die endgültige Riemenspannung ein.
Spannen Sie dazu den Antriebszahnriemen an der Spannvorrichtung mit Hilfe der
Spannschraube (2). Die Motorhalterung wird dabei entsprechend in den Langlöchern
verschoben.
⇨ Einstellwert: Riemenspannung auf
265Hz +/- 10Hz einstellen.
➢ Ziehen Sie nun die 2 Befestigungsschrauben (2) an der Motorhalterung fest, kontrollieren die
Riemenspannung und stellen diese ggf. nach.
➢ Verlacken Sie die 2 Befestigungsschrauben (3) mit Schraubensicherungslack.
Übersicht
(1) Motor Zuführachse komplett
[03047364-01]
(2) Spannschraube
(3) 2 x Befestigungsschrauben an der
Motorhalterung
(4) Antriebszahnriemen
(5) Umlenkrolle
Interne Serviceanleitung WPC5 / WPC6
Seite 3-24
3.4.4 Mitnehmereinheit tauschen
Ersatzteil:
• Mitnehmerzange 359 lg kpl. [03069215-xx]
Ein-/Ausbau
➢ Schieben Sie den Mitnehmer-Zuführachse mit dem Zahnriemen in den geeigneten
Arbeitsbereich (vorne in den Übergabebereich).
➢ Lösen Sie die beiden Schrauben (1) an der Abdeckung und nehmen Sie die Abdeckung ab.
➢ Lösen Sie die vier Befestigungsschrauben (2) der Mit- nehmer-Einheit. Die beiden Enden
des Zahnriemens sind hier fixiert.
➢ Entnehmen Sie vorsichtig die Mitnehmer-Einheit .
➢ Verfahren Sie beim Einbau in umgekehrter Reihenfolge.
➢ Richten Sie die Mitnehmer-Einheit aus (siehe "3.4.4.1 Mitnehmereinh. ausrichten" [➙ 3-24]).
➢ Überprüfen Sie die Riemenspannung (siehe "3.4.6 Riemenspannung für die Zuführachse
einstellen" [➙ 3-28]).
3.4.4.1 Mitnehmereinheit ausrichten
Die Mitnehmer-Einheit muss parallel eingerichtet werden (am Spiel der Befestigungs-
schrauben). Es darf auf dem gesamten Verfahrbereich nichts schleifen oder anstehen.
➢ Stellen Sie ca. 0,5 mm Abstand (3) vom Mitnehmer (1) zur weißen Kunststoffführung (2) ein.
➢ Schieben Sie den Mitnehmer im gesamten Verfahrbereich hin- und her und prüfen Sie, dass
er nirgends schleift oder ansteht.
➢ Stellen Sie die korrekte Riemenspannung ein. Sehen Sie dazu "3.4.6 Riemenspannung für
die Zuführachse einstellen" [➙ 3-28].
➢ Kalibrieren Sie die Zuführachse (siehe "4.2 Zuführachse kalibrieren" [➙ 4-125]).
Interne Serviceanleitung WPC5 / WPC6
Seite 3-25
3.4.5 Zahnriemen Zuführachse tauschen
Ersatzteil
• Zahnriemen 10T5/2120E [03047690-01]
Vorbereitungen
➢ Fahren Sie den Turm in die Nachfüllposition.
➢ Entfernen Sie alle Flächenmagazinträger (FMTs) aus dem Turm.
➢ Fahren Sie den Turm nach unten.
⇨ Sensoren und Funktionen überprüfen ⇨ Sensoren und Funktionen von bestimmten Funktionen
überprüfen ⇨ Stellplatz ⇨ Funktionen des WPC über- prüfen ⇨ In Transportposition fahren
➢ Docken Sie den WPC vom SIPLACE Automaten ab und fahren Sie ihn in eine geeignete
Arbeitsposition.
➢ Schalten Sie den Hauptschalter am WPC aus.
➢ Ziehen Sie den Netzstecker und sichern Sie den WPC gegen Wiedereinschalten.
➢ Entfernen Sie die Abdeckung des NSM-Moduls (siehe "3.5.1.1 Abdeckung an der
Ladeeinheit entfernen" [➙ 3-33]).

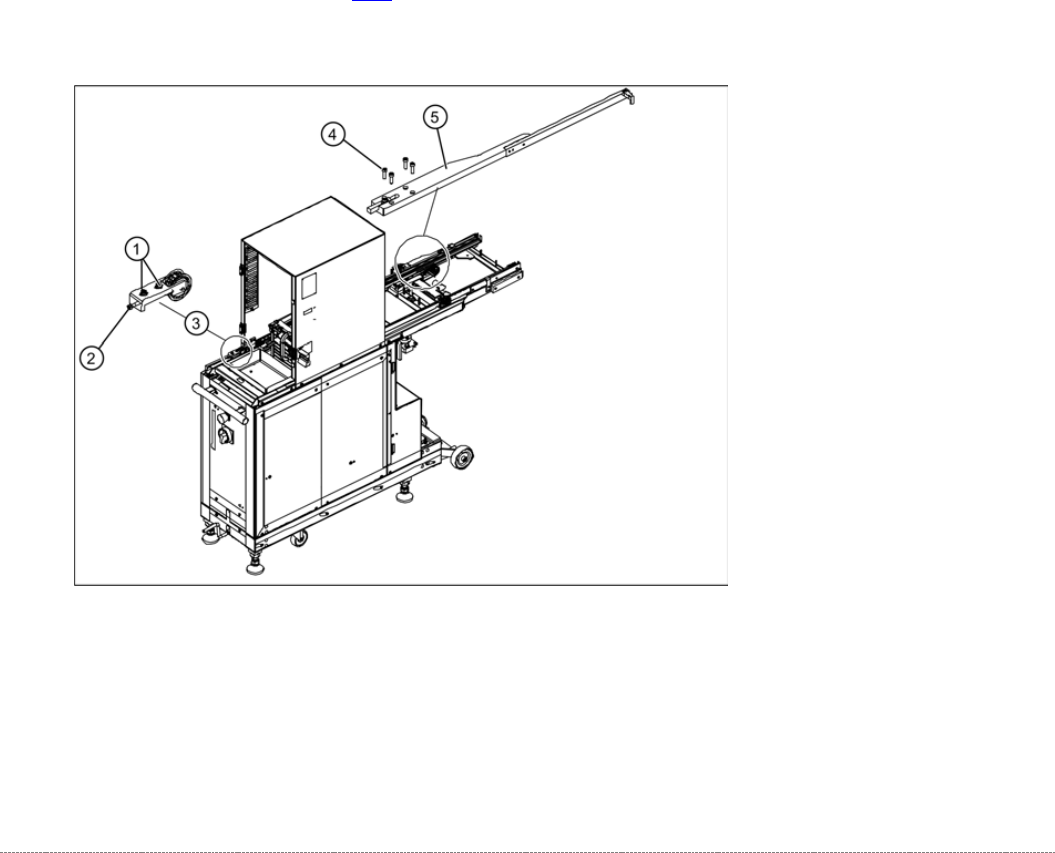

Ein-/Ausbau
➢ Schieben Sie den Mitnehmer der Zuführachse mit dem Zahnriemen in den geeigneten
Arbeitsbereich (vorne in den Übergabebereich).
➢ Lockern Sie die beiden verlackten Befestigungsschrauben (1) an der Spannvorrichtung mit
Umlenkrolle (3).
➢ Lockern (nicht entfernen) Sie die verlackte Spannschraube (2) an der Spannvorrichtung. Der
Zahnriemen wird dadurch entspannt.
