3.4.5 Zahnriemen Zuführachse tauschen
Ersatzteil
• Zahnriemen 10T5/2120E [03047690-01]
Vorbereitungen
➢ Fahren Sie den Turm in die Nachfüllposition.
➢ Entfernen Sie alle Flächenmagazinträger (FMTs) aus dem Turm.
➢ Fahren Sie den Turm nach unten.
⇨ Sensoren und Funktionen überprüfen ⇨ Sensoren und Funktionen von bestimmten Funktionen
überprüfen ⇨ Stellplatz ⇨ Funktionen des WPC über- prüfen ⇨ In Transportposition fahren
➢ Docken Sie den WPC vom SIPLACE Automaten ab und fahren Sie ihn in eine geeignete
Arbeitsposition.
➢ Schalten Sie den Hauptschalter am WPC aus.
➢ Ziehen Sie den Netzstecker und sichern Sie den WPC gegen Wiedereinschalten.
➢ Entfernen Sie die Abdeckung des NSM-Moduls (siehe "3.5.1.1 Abdeckung an der
Ladeeinheit entfernen" [➙ 3-33]).
Ein-/Ausbau
➢ Schieben Sie den Mitnehmer der Zuführachse mit dem Zahnriemen in den geeigneten
Arbeitsbereich (vorne in den Übergabebereich).
➢ Lockern Sie die beiden verlackten Befestigungsschrauben (1) an der Spannvorrichtung mit
Umlenkrolle (3).
➢ Lockern (nicht entfernen) Sie die verlackte Spannschraube (2) an der Spannvorrichtung. Der
Zahnriemen wird dadurch entspannt.
Interne Serviceanleitung WPC5 / WPC6
Seite 3-26
➢ Lösen Sie die 4 Befestigungsschrauben (4) der Mitnehmer-Einheit (5). Die beiden Enden des
Zahnriemens sind hier fixiert.
➢ Entnehmen Sie vorsichtig die Mitnehmer-Einheit (5). Der Zahnriemen ist nun lose.
➢ Beachten Sie die Zahnriemenführung für den späteren Widereinbau und ziehen Sie den
Zahnriemen über die beiden Umlenkrollen (vorne und hinten) aus dem WPC heraus.
➢ Entfernen Sie die Spannvorrichtung mit Umlenkrolle (3), damit Sie den neuen Zahnriemen
leichter einfädeln können. Lösen Sie dazu die beiden Befestigungsschrauben (1).

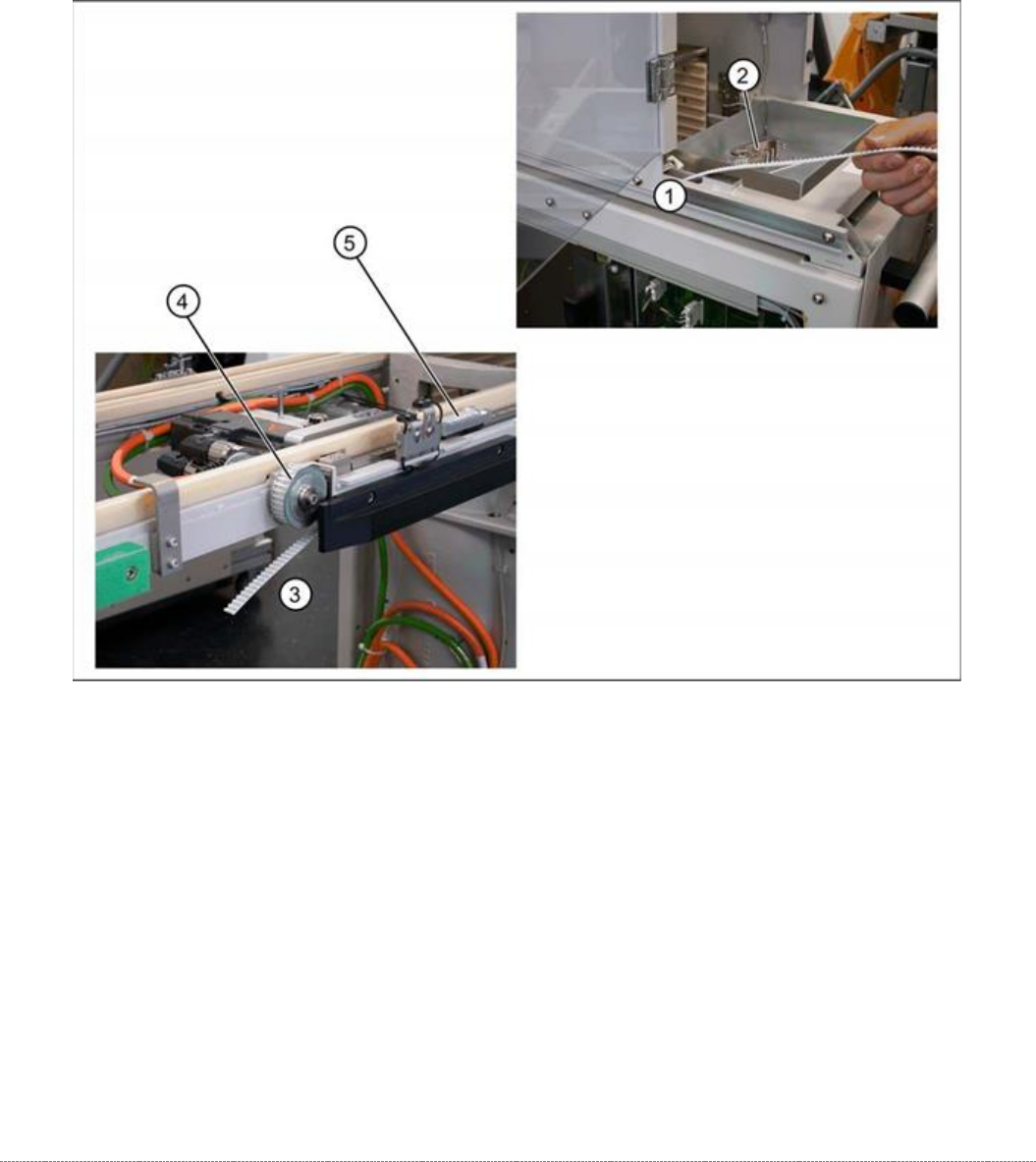

➢ Fädeln Sie den Zahnriemen von der Spannvorrichtung (1) bis zur Umlenkrolle (4) an der
Übergabeposition durch den WPC ein. Der Zahnriemen muss dabei an der Umlenkrolle
unten (3) herauskommen.
➢ Legen Sie das eine Ende des Zahnriemens um die hintere Umlenkrolle (3) in die
Klemmeinheit (5).
➢ Legen Sie das andere Ende um die Umlenkrolle der Spanneinheit (2) und bis zur
Klemmeinheit (5) ein.
➢ Montieren Sie die Spannvorrichtung mit Umlenkrolle mit den beiden Befestigungsschrauben.
Interne Serviceanleitung WPC5 / WPC6
Seite 3-27
Abschließende Arbeiten
➢ Richten Sie die Mitnehmer-Einheit aus (siehe "3.4.4.1 Mitnehmereinh. ausrichten" [➙ 3-24]).
➢ Überprüfen Sie die Riemenspannung (siehe "3.4.6 Riemenspannung für die Zuführachse
einstellen" [➙ 3-28]).
➢ Die beiden Enden des Zahnriemens müssen so in die
Klemmeinheit (2) eingelegt werden, dass die Zahnung
der Klemmeinheit in der Riemenzahnung liegt. Die
beiden Enden müssen zusammenstehen (1).
➢ Beachten Sie die Länge des neuen Zahnriemens.
Der Zahnriemen hat eine Länge von 2120 mm /
Zähnezahl: 424.
➢ Falls der Riemen zu lang ist, müssen Sie diesen auf
die korrekte Länge kürzen.
➢ Montieren Sie die Mitnehmer-Einheit auf die
Klemmeinheit (2). Ziehen Sie dabei die 4
Befestigungs- schrauben „über Kreuz“ mit einem
Drehmoment von 1,3Nm fest.
