Interne Serviceanleitung WPC5 / WPC6
Seite 3-27
Abschließende Arbeiten
➢ Richten Sie die Mitnehmer-Einheit aus (siehe "3.4.4.1 Mitnehmereinh. ausrichten" [➙ 3-24]).
➢ Überprüfen Sie die Riemenspannung (siehe "3.4.6 Riemenspannung für die Zuführachse
einstellen" [➙ 3-28]).
➢ Die beiden Enden des Zahnriemens müssen so in die
Klemmeinheit (2) eingelegt werden, dass die Zahnung
der Klemmeinheit in der Riemenzahnung liegt. Die
beiden Enden müssen zusammenstehen (1).
➢ Beachten Sie die Länge des neuen Zahnriemens.
Der Zahnriemen hat eine Länge von 2120 mm /
Zähnezahl: 424.
➢ Falls der Riemen zu lang ist, müssen Sie diesen auf
die korrekte Länge kürzen.
➢ Montieren Sie die Mitnehmer-Einheit auf die
Klemmeinheit (2). Ziehen Sie dabei die 4
Befestigungs- schrauben „über Kreuz“ mit einem
Drehmoment von 1,3Nm fest.
Interne Serviceanleitung WPC5 / WPC6
Seite 3-28
3.4.6 Riemenspannung für die Zuführachse einstellen

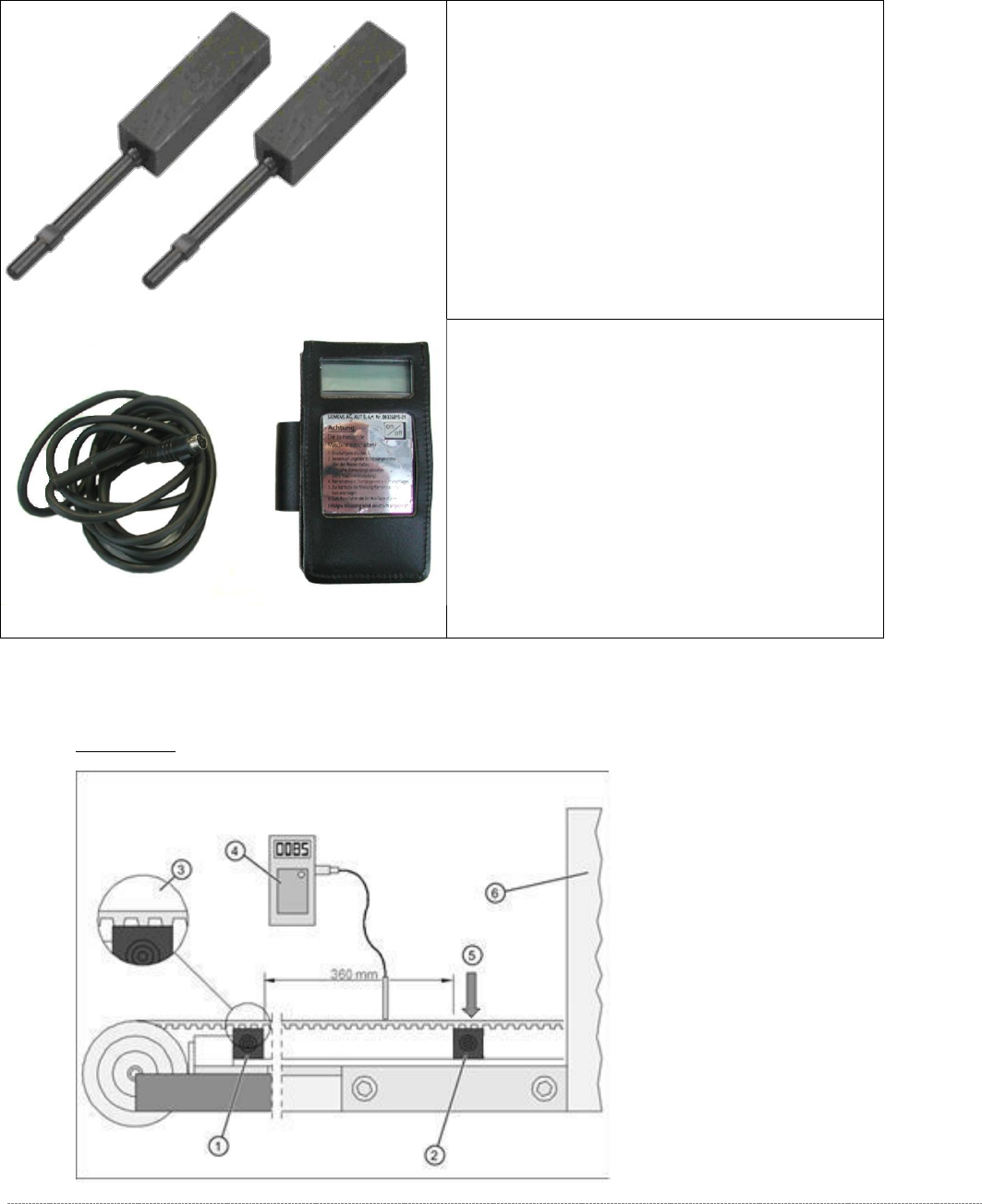

Benötigtes Werkzeug
Messaufbau Riemenspannung Zuführachse messen
Anmerkung: In diesem Bild ist die Brückenabdeckung entfernt.
• Einstelllehre klein [03052363-02] 2x
• Riemenspannmessgerät [00326015-01]
mit Anleitung
Interne Serviceanleitung WPC5 / WPC6
Seite 3-29
➢ Schieben Sie die Mitnehmereinheit komplett in den Turm.
➢ Schieben Sie die beiden Einstelllehren (1) + (2) im Abstand von 360 mm unter den
Zahnriemen.
⇨
Die Zähne des Zahnriemens (3) müssen auf der Einstelllehre sicher aufliegen.
➢ Drücken Sie an der Einstellehre in Pos (2) den Zahnriemen mit einem geeigneten
Gegenstand oder mit dem Finger nach unten, so dass der Zahnriemen auf der Lehre aufliegt
(5).
➢ Stellen Sie die Riemenspannung ein. Bringen Sie dazu den Zahnriemen in Schwingung
(zupfen oder mit einem Inbusschlüssel anschlagen) und messen Sie den Wert mit dem
Riemenspannmessgerät.
⇨ Einstellwert: Riemenspannung auf
90 Hz +/- 5 Hz einstellen.
