Interne Serviceanleitun g WPC5 / WPC6 Seite 3- 40 ➢ Mo ntieren Sie die S pannvorr ichtung mit Umlenkrolle m it den beiden Befes tigungsschrauben. ➢ S te llen Sie die R iemenspannung neu e in (siehe "3.5.6 Riemensp…
Interne Serviceanleitung WPC5 / WPC6
Seite 3-39
Aus-/Einbau

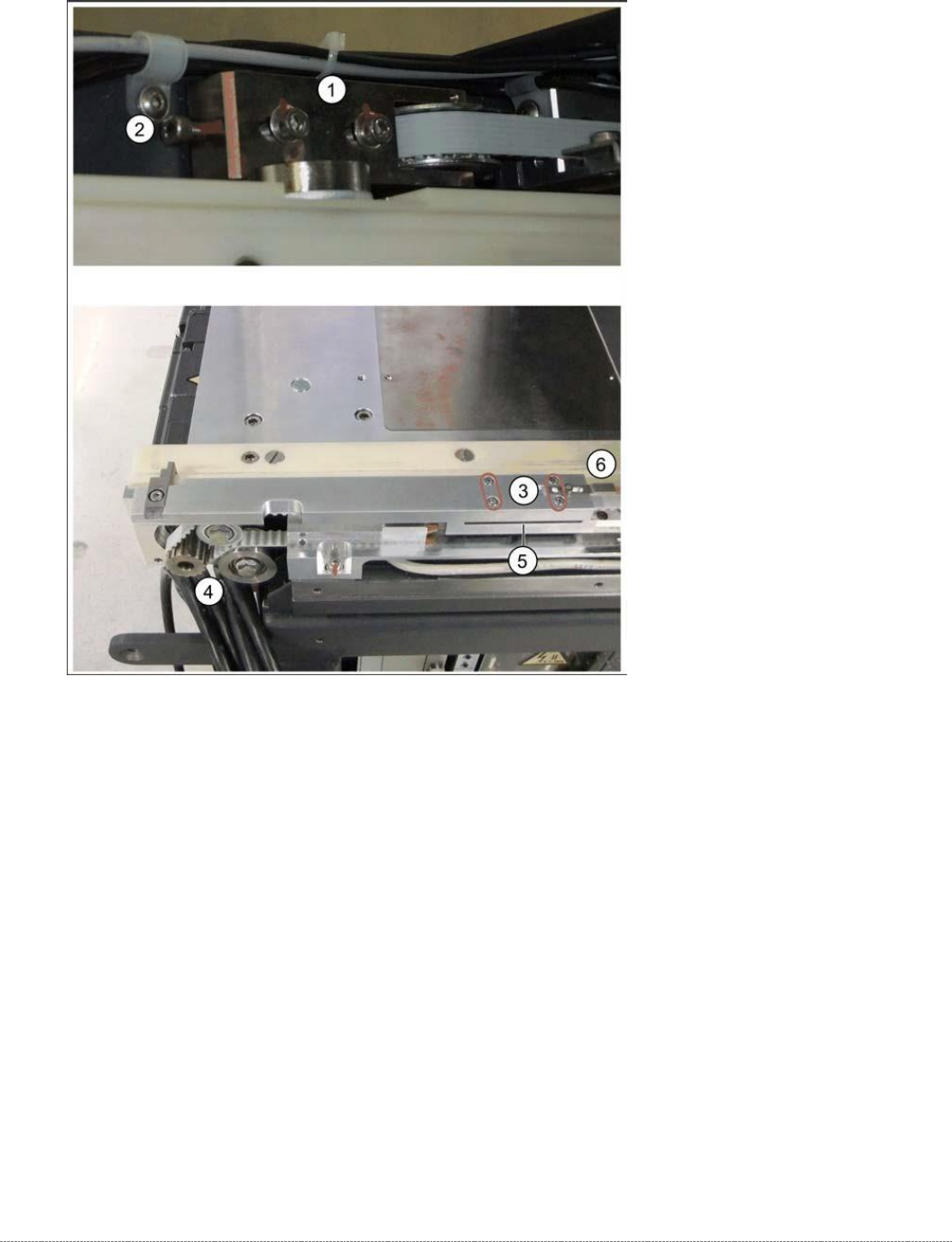

➢ Entspannen Sie den Riemen durch Lockern der beiden verlackten Befestigungsschrauben
(1) an der Spannvorrichtung mit Umlenkrolle (2).
➢ Lösen Sie die vier Befestigungsschrauben an der Mitnehmer-Einheit (3). Darunter befindet
sich die Klemmeinheit für den Zahnriemen.
➢ Entnehmen Sie vorsichtig die Mitnehmer-Einheit. Der Zahnriemen ist nun lose.
➢ Beachten Sie die Zahnriemenführung für den späteren Wiedereinbau und ziehen Sie den
Zahnriemen über die beiden Umlenkrollen (vorne und hinten) aus dem WPC heraus.
➢ Entfernen Sie die Spannvorrichtung mit Umlenkrolle (2), damit Sie den neuen Zahnriemen
leichter einfädeln können. Lösen Sie dazu die beiden Befestigungsschrauben (1).
➢ Fädeln Sie den Zahnriemen von der Spannvorrichtung (1) bis zur Umlenkrolle (4) ein. Der
Zahnriemen muss dabei an der Umlenkrolle unten (4) herauskommen.
➢ Legen Sie das eine Ende des Zahnriemens um die Umlenkrolle (4) und dann in die
Klemmeinheit (5) ein.
➢ Legen Sie das andere Ende um die Umlenkrolle der Spannvorrichtung (1) und dann von der
anderen Seite her in Klemmeinheit (5) ein.
Interne Serviceanleitung WPC5 / WPC6
Seite 3-40
➢ Montieren Sie die Spannvorrichtung mit Umlenkrolle mit den beiden Befestigungsschrauben.
➢ Stellen Sie die Riemenspannung neu ein (siehe "3.5.6 Riemenspannung für die Ladeachse
einstellen" [➙ 3-44]).
➢ Fahren Sie fort mit dem Kapitel "4.3 Ladeachse kalibrieren (nur WPC6)" [➙ 4-134].
Sehen Sie dazu auch...
@
3.5.1
Vorbereitungen [➙ 3-32]
@
3.5.1.3
Eingreifschutz an der Zuführachse entfernen [➙ 3-34]
3.5.4 Hubmagnete tauschen
Ersatzteile
• Hubmagnet Sicherheitsklappe öffnen 03057345-xx
• Hubmagnet Sicherheitsklappe schließen 03057344-xx
• 2 x DIN 471-4x0,4-C67 00095480-xx (Sprengring)
• Kabel: Hubmagnet Sicherheitsklappe schließen [03058203-xx]
Vorbereitung
➢ Entfernen Sie die Abdeckung des NSM-Moduls (siehe "3.5.1.1 Abdeckung an der
Ladeeinheit entfernen" [➙ 3-33]).

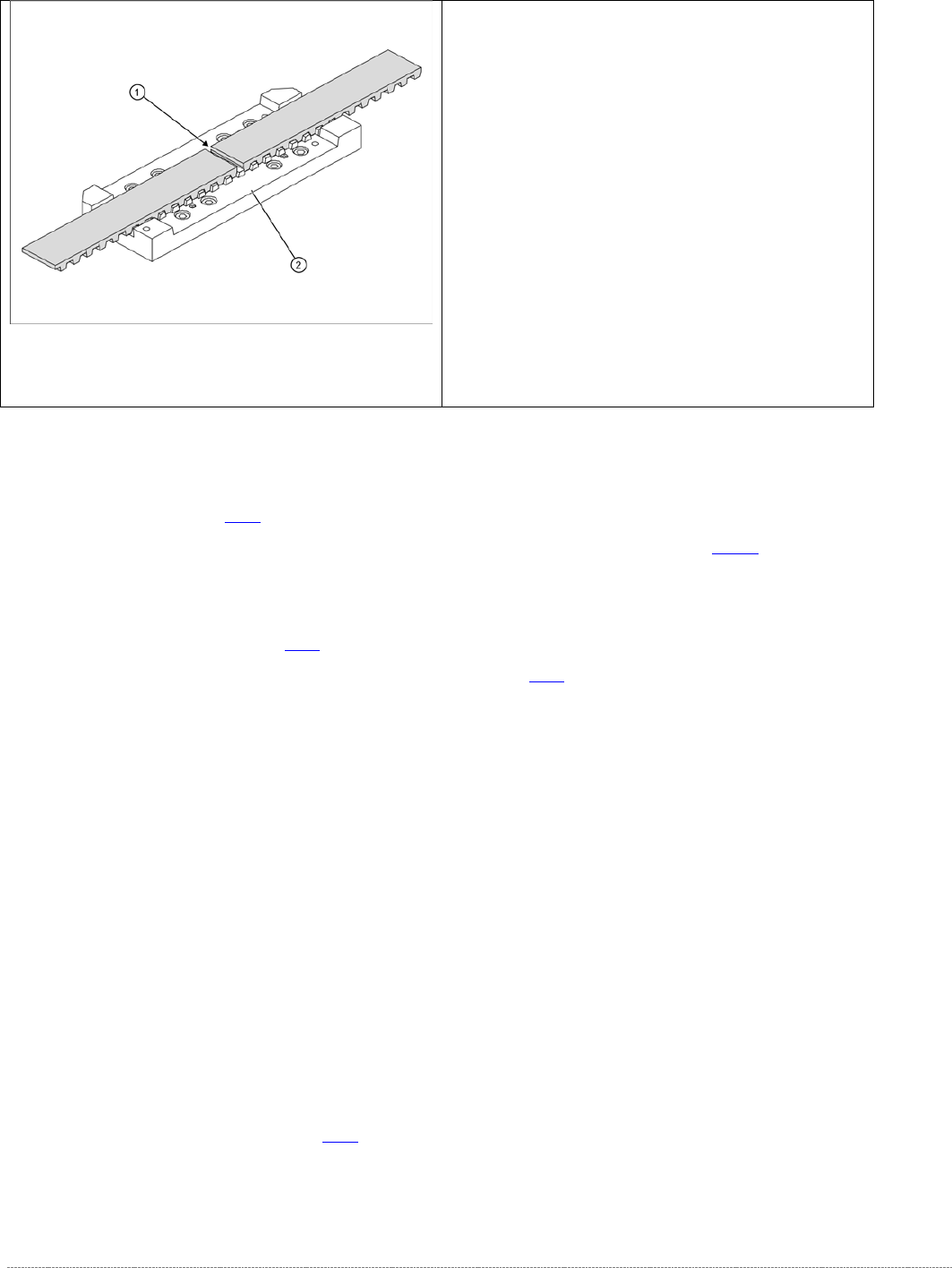

➢ Die beiden Enden des Zahnriemens müssen so in die
Klemmeinheit (2) eingelegt werden, dass die Zahnung
der Klemmeinheit in der Riemenzahnung liegt. Die
beiden Enden müssen zusammenstehen (1).
➢ Beachten Sie die Länge des neuen Zahnriemens.
Der Zahnriemen hat eine Länge von 1640 mm /
Zähnezahl: 328.
➢ Falls der Riemen zu lang ist, müssen Sie diesen auf
die korrekte Länge kürzen.
➢ Montieren Sie die Mitnehmer-Einheit auf die
Klemmeinheit (2). Ziehen Sie dabei die 4
Befestigungs- schrauben „über Kreuz“ mit einem
Drehmoment von 1,3Nm fest.
Interne Serviceanleitung WPC5 / WPC6
Seite 3-41
Aus- / Einbau

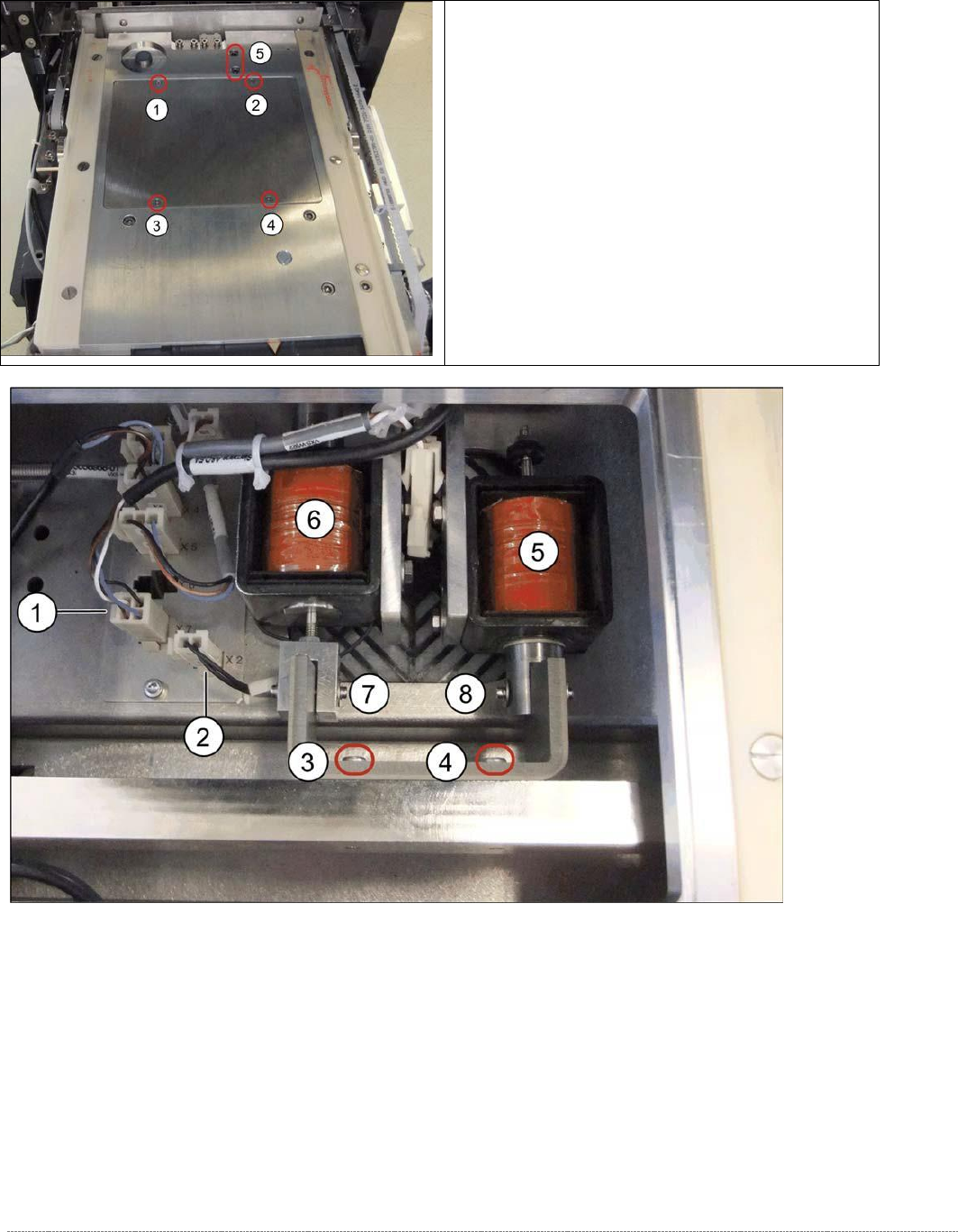

Legende
1. Stecker X7 (Sicherheitssensor Eingreifschutz)
2. Stecker X2 (Hubmagnet Sicherheitsklappe öffnen)
3. Befestigungsschraube an Magnethalterung
4. Befestigungsschraube an Magnethalterung
5. Hubmagnet 1 kpl. / NSM [03053615-xx]
6. Hubmagnet 2 kpl. / NSM [03057082-xx]
➢ Lösen Sie die Schrauben an den Positionen 1 bis 4
und heben Sie die Abdeckung ab.
Die Hubmagnete sind nun zugänglich.
➢ Lösen Sie die beiden Schrauben an Position 5.
