Interne Serviceanleitun g WPC5 / WPC6 Seite 3- 43 3.5.5 Mitnehmer komplett tauschen Ersatzteil • Mitnehmer kom plett [03053 436- xx] Vorbereitungen ➢ Fa hr en Sie d en Tu rm in die Nachf ü llposition. ➢ E ntf ernen Sie…
Interne Serviceanleitung WPC5 / WPC6
Seite 3-42
➢ Ziehen Sie Stecker X2 (2) des Kabels Hubmagnet Sicherheitsklappe schließen sowie den
Stecker X7 (1) von der Anschlussplatine.
➢ Lösen Sie die Befestigungsschrauben der Magnethalterung (3 und 4) und heben Sie
Halterung mit den Magneten heraus.
➢ Demontieren Sie den auszutauschenden Magneten von Halterung. Lösen Sie dazu den
jeweiligen Sicherungsring (Position 7 für Hubmagnet 1 Position 8 für Hubmagnet 2) und
ziehen Sie den Achs- bolzen heraus. Achten Sie darauf, ob Unterlegscheiben vorhanden
sind und merken Sie sich deren Position.
Einbau
➢ Stellen Sie denselben Hub ein wie beim ausgebauten Magneten..
➢ Setzen Sie den neuen Hubmagneten mit dem Achsbolzen in die Halterung ein.
➢ Fixieren Sie den Achsbolzen mit den Unterlegscheiben und dem Sicherungsring.
➢ Setzen Sie den neuen Hubmagneten in umgekehrter Reihenfolge des Ausbaus ein.
HINWEIS
Sicherungsring
Der Sicherungsring ist sehr empfindlich. Lösen Sie ihn mit äußerster Vorsicht.
Interne Serviceanleitung WPC5 / WPC6
Seite 3-43
3.5.5 Mitnehmer komplett tauschen
Ersatzteil
• Mitnehmer komplett [03053436-xx]
Vorbereitungen
➢ Fahren Sie den Turm in die Nachfüllposition.
➢ Entfernen Sie alle Flächenmagazinträger (FMTs) aus dem Turm.
➢ Fahren Sie den Turm nach unten.
⇨ Sensoren und Funktionen überprüfen ⇨ Sensoren und Funktionen von bestimmten Funktionen
überprüfen ⇨ Stellplatz ⇨ Funktionen des WPC über- prüfen ⇨ In Transportposition fahren.
➢ Docken Sie den WPC vom SIPLACE Automaten ab und fahren Sie ihn in eine geeignete
Arbeitsposition.
➢ Schalten Sie den Hauptschalter am WPC aus.
➢ Ziehen Sie den Netzstecker und sichern Sie den WPC gegen Wiedereinschalten.
➢ Bauen Sie die Abdeckung des Non-Stop-Moduls aus (siehe "3.5.1.1 Abdeckung an der
Ladeeinheit entfernen" [➙ 3-33]).
➢ Bauen Sie den Eingreifschutz an der Zuführachse aus (siehe "3.5.1.2 Rechte
Seitenverkleidung am WPC entfernen" [➙ 3-33]).
Ein-/Ausbau
➢ Stellen Sie die Riemenspannung neu ein (siehe "3.5.6 Riemenspannung für die Ladeachse
einstellen" [➙ 3-44]).
➢ Fahren Sie fort mit dem Kapitel "4.3 Ladeachse kalibrieren (nur WPC6)" [➙ 4-134].
Sehen Sie dazu auch...
@
3.5.3
Antriebszahnriemen der Ladeachse tauschen [03053795-xx] [➙ 3-38]
@
3.5.1.4
Riemenspannung des Antriebsriemens Ladeachse lockern [➙
3-34
]
Ausbau
➢ Lösen Sie die vier Befestigungsschrauben (1) an
der Mitnehmereinheit und heben Sie die Einheit
heraus.
Einbau
➢ Setzen Sie die neue Mitnehmereinheit wieder ein.
➢ Stellen Sie sicher, dass der Mitnehmer (3) nicht
an der Gleitschiene scheuert. Wenn nötig, lösen
Sie seine Befestigungsschraube und justieren Sie
den Mitnehmer entsprechend. Ziehen Sie dann
die Befestigungsschraube wieder fest
1
3
Interne Serviceanleitung WPC5 / WPC6
Seite 3-44
3.5.6 Riemenspannung für die Ladeachse einstellen

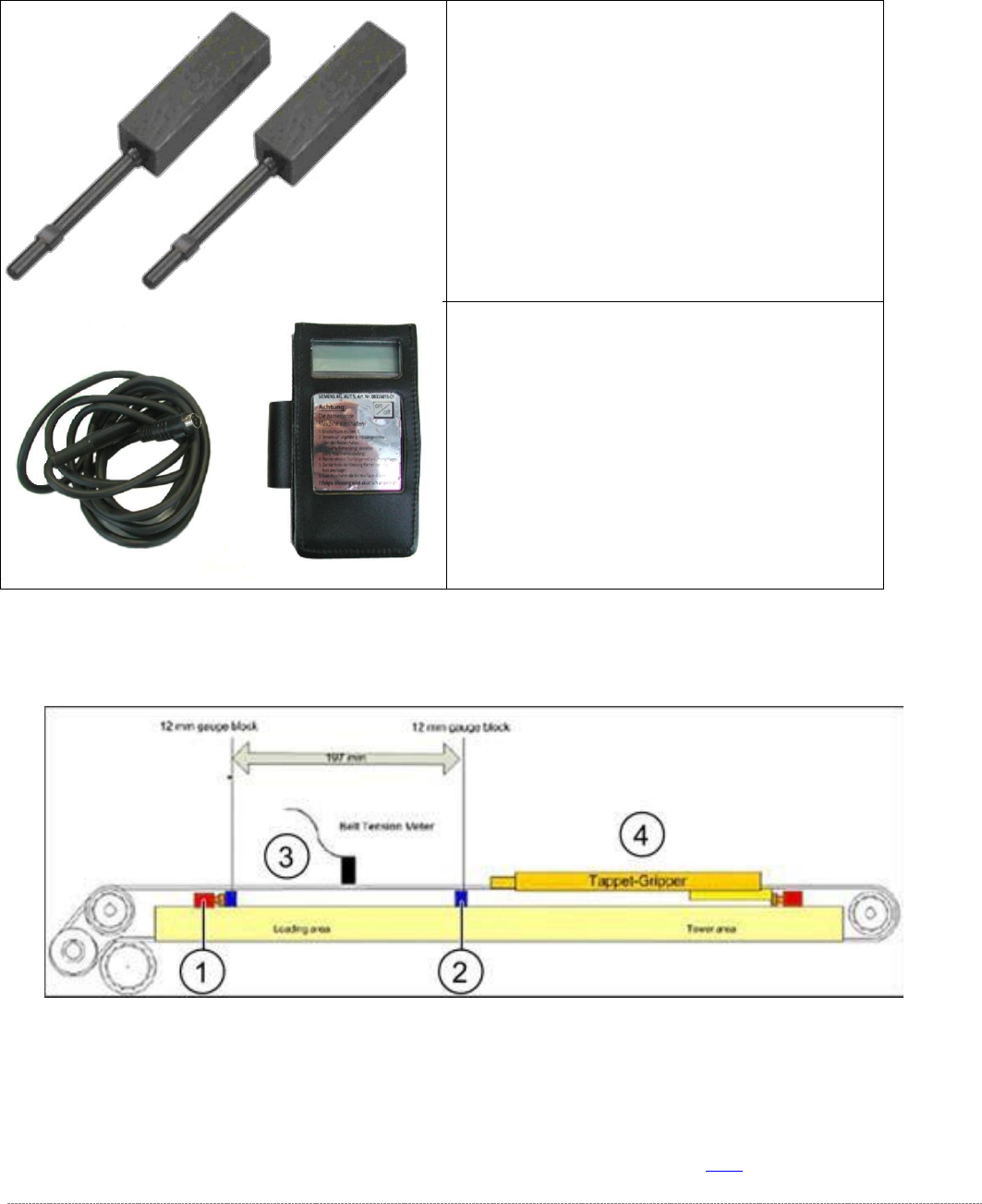

Benötigtes Werkzeug
Messaufbau Riemenspannung Zuführachse messen
➢ Schieben Sie die beiden Mess-Lehren (1 und 2) im Abstand von 197 mm unter den
Antriebsriemen.
⇨ Einstellwert Riemenspannung: 85Hz +/- 5Hz
➢ Spannen Sie den Riemen an der Spannvorrichtung mit Umlenkrolle (siehe Position (2) in
"3.5.3 Antriebszahnriemen der Ladeachse tauschen [03053795- xx]" [➙ 3-38]).
• Einstelllehre klein [03052363-02] 2x
• Riemenspannmessgerät [00326015-xx]
mit Anleitung
