Interne Serviceanleitung WPC5 / WPC6
Seite 3-45
3.6 Steuereinschub und Stromversorger
3.6.1 Lage
Am WPC rechts (Vorderseite des Stromversorgers)
Auf der Vorderseite des Steuereinschubes (rechts am WPC) befinden sich die:
• Servo- und Achskarten
• Ballastschaltung
• Stromversorgungs-Karte
• Controller-Karte
Auf der Montageplatte des Stromversorgers befinden sich die:
• Schützsicherheitskombination SSK – K1
• Schütze K2/K3/K5/K6
• Primär- und Sekundärsicherungen des Trafos
Für weitere Details siehe "3.6.2 Übersicht" [ ➙ 3-47] und "3.6.4 Übersicht elektrischer
Komponenten" [ ➙ 3-60].

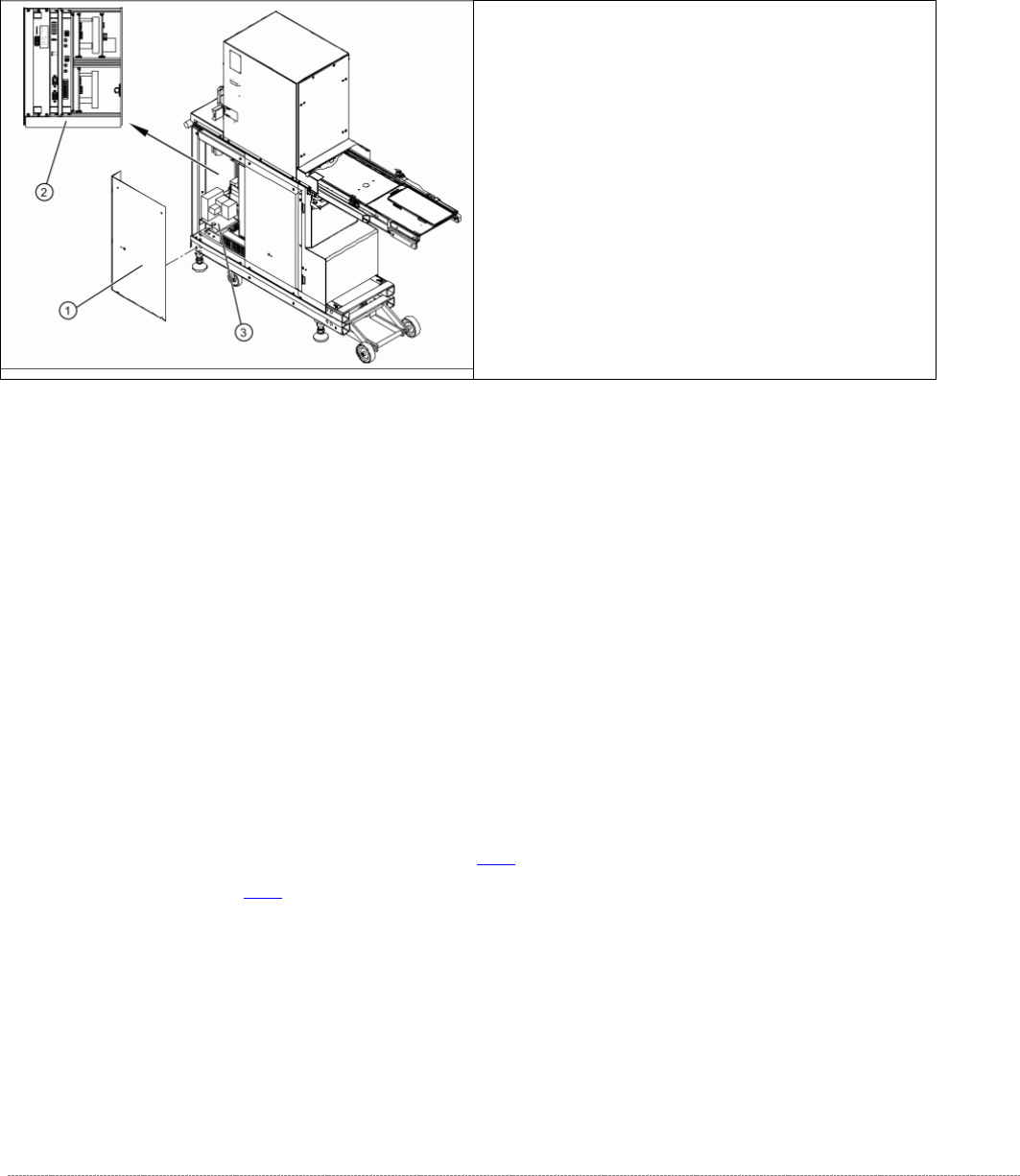

➢ Entfernen Sie die 4 Befestigungsschrauben
der seitlichen Abdeckungen (1). Darunter
befindet sich die Vorderseite des
Steuereinschubes (2), sowie die Vorderseite
des Stromversorgers (3).
Interne Serviceanleitung WPC5 / WPC6
Seite 3-46
Am WPC links (Rückseite des Stromversorgers)
Auf der Rückseite des Steuereinschubes befinden sich die Klemmleisten und
Steckverbindungen
• der Endschalter, Sensoren und Lichtschranken
• der Antriebsmotore (Hub- und Zuführachse)
• vom Lüfter-Anschluss etc.
Auf der Rückseite bzw. auf der Montageplatte des Stromversorgers befinden sich:
• Einschaltstrombegrenzer A2 und A1 mit K4
• Netzfilter für 3-Phasensystem
• Gleichrichterbrücke
• Transformator
Für weitere Details siehe "3.6.2 Übersicht" [➙ 3-47] und "3.6.4 Übersicht elektrischer
Komponenten" [➙ 3-60].
➢
Entfernen Sie die 8 Befestigungsschrauben
der bei- den seitlichen Abdeckungen (1).
Darunter befindet sich die Rückseite des
Steuereinschubes (3), sowie die Rückseite
des Stromversorgers (2).
Interne Serviceanleitung WPC5 / WPC6
Seite 3-47
3.6.2 Übersicht
Vorderseite oben
- Übersicht Servoverstärker und Kartenausbau
1.
Servoverstärker Zuführachse (3A)
2.
Ballastschaltung
3.
Bremswiderstand für Hubachse
4.
Servoverstärker Ladeachse (nur WPC6)
5.
Servoverstärker Hubachse (10A)
6.
Achskarte KSP A364 analog
7.
Controller Board
8.
Versorgungskarte
Vorderseite unten
- Übersicht Elektrik-Einheit
1.
Schutztürüberwachung und Not-Aus, K5 und
K6 (nur WPC6).
2. SSK K1
3. Schütz K2
4. Schütz K3
Rückseite unten
- Übersicht Elektrik-Einheit
1. Schütz 3RT10 15-2BM42, K4
2. Endstördiode für Schütze DC150-250V auf K4
3. Einschaltstrombegrenzer WPC [03047752-xx]
(nur WPC6)
4. Einschaltstrombegrenzer WPC NS (nur
WPC6)
