Interne Serviceanleitung WPC5 / WPC6
Seite 3-46
Am WPC links (Rückseite des Stromversorgers)
Auf der Rückseite des Steuereinschubes befinden sich die Klemmleisten und
Steckverbindungen
• der Endschalter, Sensoren und Lichtschranken
• der Antriebsmotore (Hub- und Zuführachse)
• vom Lüfter-Anschluss etc.
Auf der Rückseite bzw. auf der Montageplatte des Stromversorgers befinden sich:
• Einschaltstrombegrenzer A2 und A1 mit K4
• Netzfilter für 3-Phasensystem
• Gleichrichterbrücke
• Transformator
Für weitere Details siehe "3.6.2 Übersicht" [➙ 3-47] und "3.6.4 Übersicht elektrischer
Komponenten" [➙ 3-60].
➢

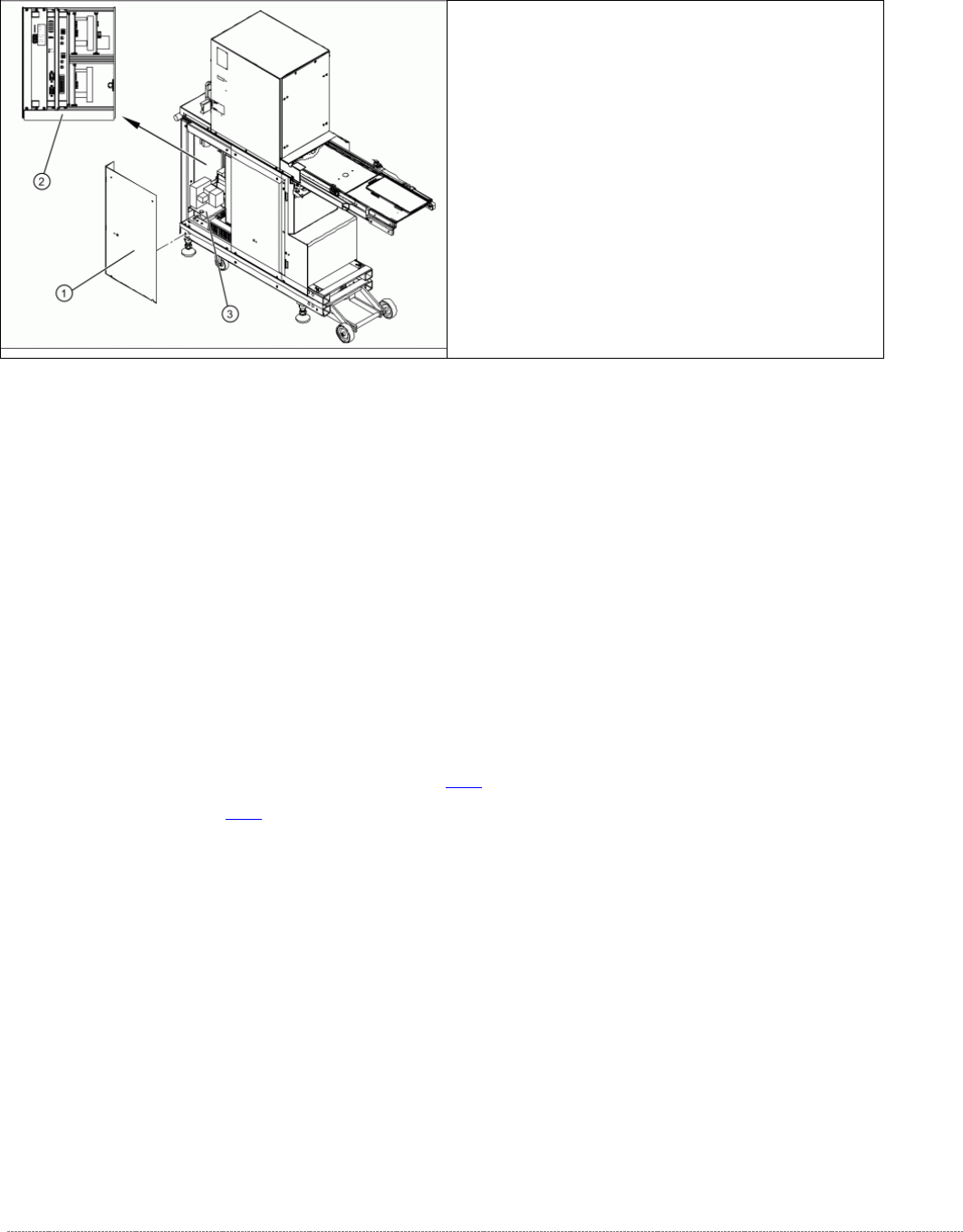

Entfernen Sie die 8 Befestigungsschrauben
der bei- den seitlichen Abdeckungen (1).
Darunter befindet sich die Rückseite des
Steuereinschubes (3), sowie die Rückseite
des Stromversorgers (2).
Interne Serviceanleitung WPC5 / WPC6
Seite 3-47

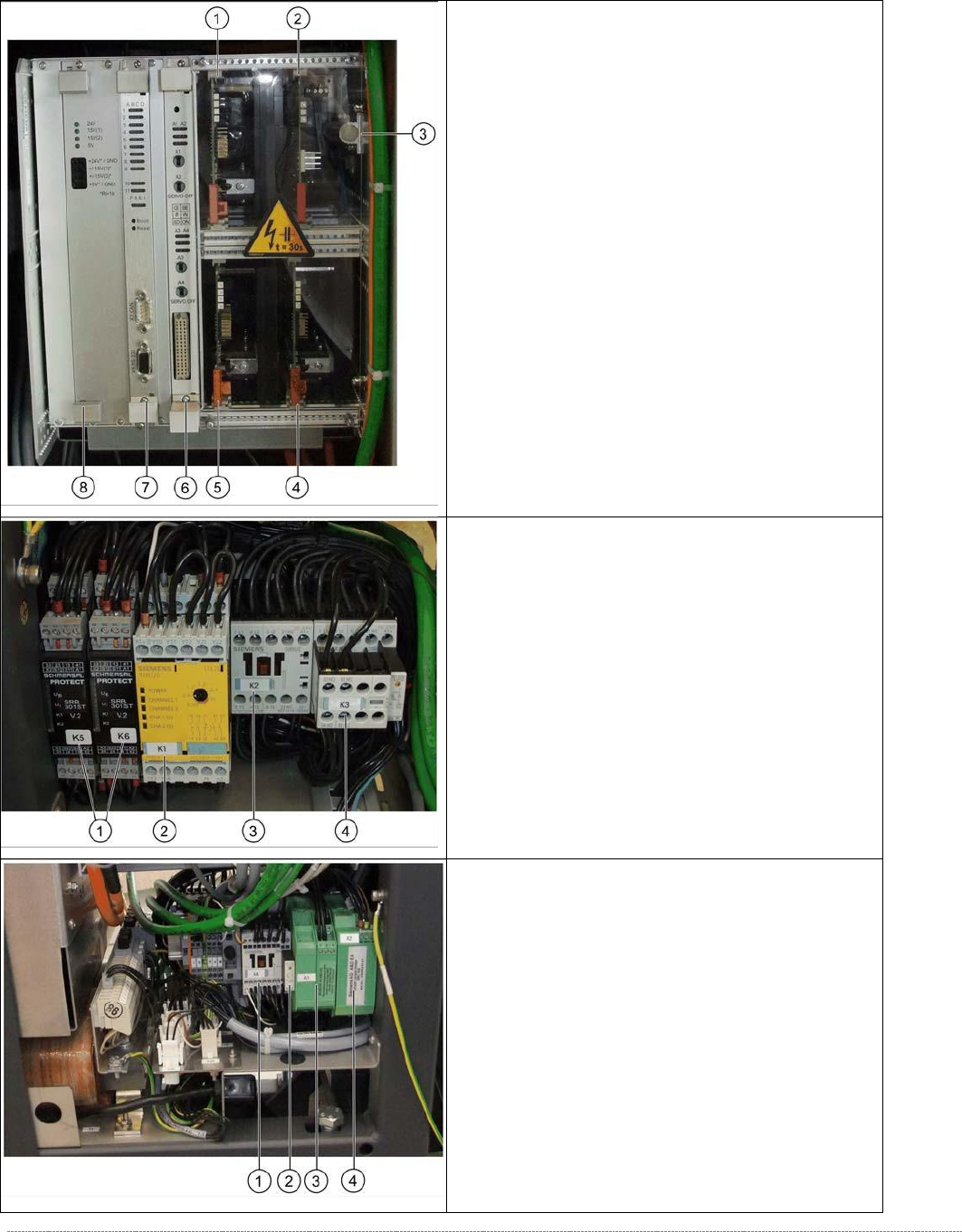

3.6.2 Übersicht
Vorderseite oben
- Übersicht Servoverstärker und Kartenausbau
1.
Servoverstärker Zuführachse (3A)
2.
Ballastschaltung
3.
Bremswiderstand für Hubachse
4.
Servoverstärker Ladeachse (nur WPC6)
5.
Servoverstärker Hubachse (10A)
6.
Achskarte KSP A364 analog
7.
Controller Board
8.
Versorgungskarte
Vorderseite unten
- Übersicht Elektrik-Einheit
1.
Schutztürüberwachung und Not-Aus, K5 und
K6 (nur WPC6).
2. SSK K1
3. Schütz K2
4. Schütz K3
Rückseite unten
- Übersicht Elektrik-Einheit
1. Schütz 3RT10 15-2BM42, K4
2. Endstördiode für Schütze DC150-250V auf K4
3. Einschaltstrombegrenzer WPC [03047752-xx]
(nur WPC6)
4. Einschaltstrombegrenzer WPC NS (nur
WPC6)
Interne Serviceanleitung WPC5 / WPC6
Seite 3-48
3.6.3 Steuereinschub
3.6.3.1 Wichtige Hinweise bei Arbeiten am Steuereinschub
VORSICHT
EGB-Vorschriften beachten!
Achten Sie bei der Handhabung mit den Baugruppen des Steuereinschubes auf EGB-Sicherheit:
➢ Tragen Sie beim Ein- und Ausbau der einzelnen Baugruppen das EGB-Armband, um eine
Beschädigung der Elektronik zu vermeiden.
➢
Beachten Sie darüber hinaus die EGB-Vorschriften, die in der Betriebsanleitung der
SIPLACE SX1/SX2 beschrieben sind.
3.6.3.2 Versorgungskarte tauschen
Ersatzteil
• WPC Versorgungskarte [03071546-xx]
Aus-Einbau
➢ Tragen Sie das EGB-Band.
➢ Öffnen Sie die obere und die untere Verriegelung und lösen Sie die 4
Befestigungsschrauben an der Frontplatte der Versorgungskarte.
➢ Ziehen Sie die Versorgungskarte (siehe "3.6.3 Steuereinschub" [➙ 3-48]) aus dem
Steuereinschub vorsichtig heraus.
➢ Stecken Sie die neue Versorgungskarte vorsichtig ein.
➢ Achten Sie darauf, dass die Versorgungskarte sicher einrastet.
➢ Ziehen Sie die 4 Befestigungsschrauben an der Frontplatte der Versorgungskarte fest und
verriegeln Sie die obere und untere Verriegelung.
Einstellungen
• Es sind keine Einstellarbeiten nötig.
HINWEIS
Spannungsangaben der Versorgungskarte prüfen
Die grünen LED`s auf der Stromversorgungskarte zeigen nur, ob eine Spannung anliegt
(Funktionsüberwachung). Es wird jedoch nicht angezeigt, ob die Spannung korrekt ist.
Messen Sie die Spannungen mit Hilfe eines Digitalmultimeters an den jeweiligen Pins
auf der Frontplatte der Versorgungskarte.
