Interne Serviceanleitung WPC5 / WPC6
Seite 3-52
3.6.3.5 Servoverstärker Hubachse und Zuführachse tauschen
Ersatzteile
• Servoverstärker TBS 200/3Z1 [03048005-xx] für Zuführachse
• Servoverstärker TBS 200/10X1 [00344204-xx] für Hubachse
Aus-/Einbau
➢ Tragen Sie das EGB-Band.
➢ Lösen Sie die 4 Befestigungsschrauben der Plexiglasabdeckung und entfernen Sie diese.
➢ Drücken Sie die Arretierung unterhalb der Platine des entsprechenden Servoverstärkers
(siehe "3.6.3 Steuereinschub" [➙ 3-48]) nach unten.
➢ Ziehen Sie den Servoverstärker aus dem Steuereinschub vorsichtig heraus.
➢ Stellen Sie sicher, dass der Servoverstärker zur jeweiligen Achse passt. Vergleichen Sie die
Artikelnummern des „alten“ eingebauten mit dem neuen Servoverstärker.
➢ Stecken Sie den neuen Servoverstärker vorsichtig ein.
➢ Achten Sie darauf, dass der Servoverstärker sicher einrastet.
➢ Schrauben Sie die Plexiglasabdeckung wieder an.
Einstellungen
• Es sind keine Einstellarbeiten nötig.
Interne Serviceanleitung WPC5 / WPC6
Seite 3-53
3.6.3.6 Servoverstärker Non-Stop Modul tauschen
Ersatzteile
• Servoverstärker TBS 200/3Z1 [03048005-xx] für Non-Stop-Modul
Aus-/Einbau
➢ Fahren Sie den Turm in Nachfüllposition und schalten Sie den WPC aus.
➢ Tragen Sie das EGB-Band.
➢ Entfernen Sie auf der Seite des Steuereinschubs auch die zweite seitliche Abdeckung.
➢ Lösen Sie die 4 Befestigungsschrauben der Plexiglasabdeckung und entfernen Sie diese.
Einstellungen
• Es sind keine Einstellarbeiten nötig.
Sehen Sie dazu auch...
@
3.6.3
Steuereinschub [➙ 3-48]

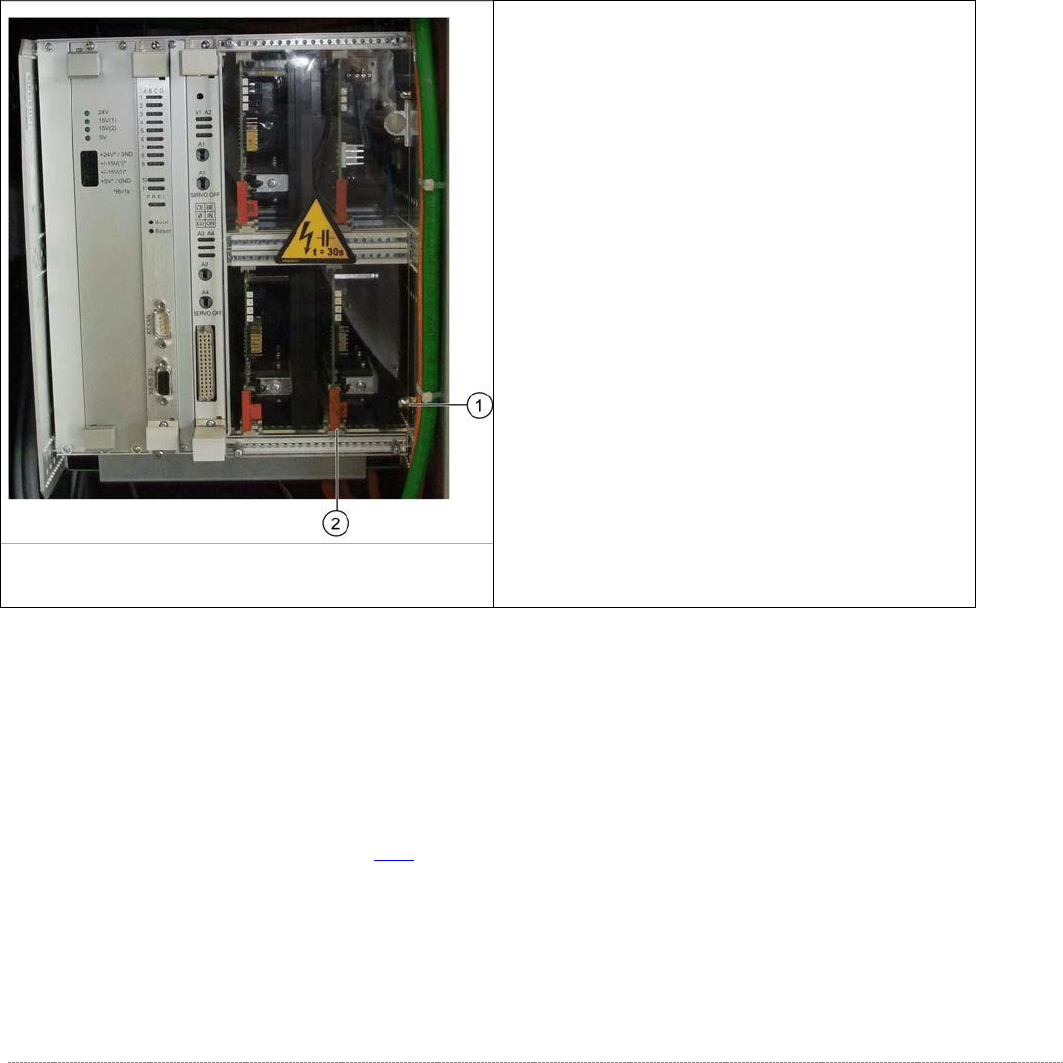

➢ Lösen und entfernen Sie die untere Hutmutter
am Einschub (1).
➢ Lösen Sie die Kontermutter und ziehen Sie die
Schraube so weit nach hinten, bis der
Servoverstärker herausgezogen werden kann.
➢ Drücken Sie die Arretierung unterhalb der
Platine des Servoverstärkers nach unten (2).
➢ Ziehen Sie den Servoverstärker aus dem
Steuereinschub vorsichtig heraus.
➢ Stecken Sie den neuen Servoverstärker
vorsichtig ein.
➢ Achten Sie darauf, dass der Servoverstärker
sicher einrastet.
➢ Ziehen Sie Hutmutter und Kontermutter wieder
fest.
➢ Schrauben Sie die Plexiglasabdeckung wieder
an.
Interne Serviceanleitung WPC5 / WPC6
Seite 3-54
3.6.3.7 Ballastschaltung tauschen
Ersatzteil
• Ballastschaltung LZS200/1000 [00344207-xx]
Aus-Einbau
➢ Tragen Sie das EGB-Band.
➢ Lösen Sie die 4 Befestigungsschrauben der Plexiglasabdeckung und entfernen Sie diese.
➢ Drücken Sie die Arretierung der Ballastschaltung (siehe "3.6.3 Steuereinschub" [➙3-48])
nach unten.
➢ Ziehen Sie die Ballastschaltung aus dem Steuereinschub vorsichtig heraus.
➢ Stecken Sie die neue Ballastschaltung vorsichtig ein.
➢ Achten Sie darauf, dass die Ballastschaltung sicher einrastet.
➢ Schrauben Sie die Plexiglasabdeckung wieder an.
Einstellungen
• Es sind keine Einstellarbeiten nötig.
HINWEIS
Ballastschaltung mit interner Feinsicherung
Auf der Ballastschaltung befindet sich eine Feinsicherung T 10A/440V.
Überprüfen Sie diese Sicherung mit Hilfe eines Digitalmultimeters auf Durchgang und
wechseln diese ggf. aus.
HINWEIS
Bremswiderstand Hubachse
Der Bremswiderstand Hubachse beträgt 12 Ohm +- 10%
Er kann hinter der Ballastkarte an der Backplane gemessen werden hierzu muss die
Ballastkarte und die Servokarte Zuführachse entfernt werden, vorher unbedingt WPC
