Interne Serviceanleitung WPC5 / WPC6
Seite 3-58
3.6.3.9 Lüfter tauschen
Ersatzteil
• Lüfter Axial [00319141-xx]

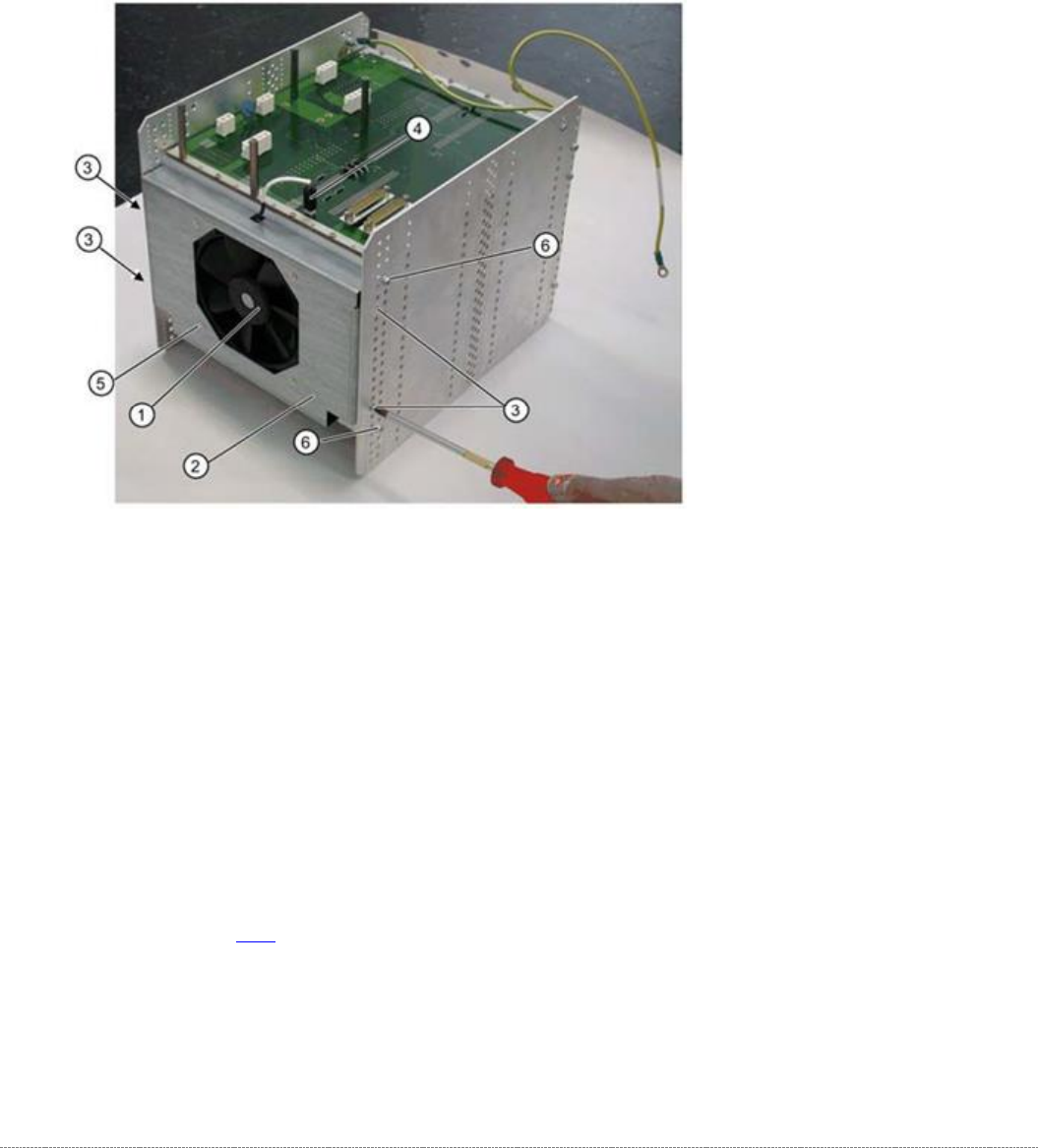

Übersicht
Der Lüfter (1) befindet sich an der Unterseite des Steuereinschubes und ist mit Hilfe eines
Einbaurahmens (2) montiert.
1.
Lüfter
2.
Einbaurahmen
3.
4 x Befestigungsschrauben des Einbaurahmens
4.
Elektrischer Anschluss des Lüfters
5.
4 x Befestigungsschrauben des Lüfters am Einbaurahmen
Ausbau
➢ Demontieren Sie den kompletten Steuereinschub (siehe "3.6.3.8 Steuereinschub komplett
tauschen" [➙ 3-55]).
➢ Stecken Sie die Anschlussleitung (4) an der Rückwandplatine X17 ab.
➢ Markieren Sie die Einbaulage des Einbaurahmens (2) an der Rasterung des
Steuereinschubes.
➢ Lösen Sie die 4 Befestigungsschrauben (3) des Einbaurahmens (2).
Interne Serviceanleitung WPC5 / WPC6
Seite 3-59
➢
Der Einbaurahmen (2) lässt sich leichter aus der Rasterung hebeln, wenn Sie zusätzlich 2
Schrauben (6) am Steuereinschub lockern.
➢ Hebeln Sie den Einbaurahmen (2) mit einem geeigneten Werkzeug (z. B. Schraubendreher)
leicht aus der Rasterung des Steuereinschubes heraus.
➢ Entnehmen Sie den Einbaurahmen mit Lüfter.
➢ Markieren Sie die Einbaulage des Lüfters (1) im Einbaurahmen. Beachten Sie dabei die
Blasrichtung!
➢ Der Lüfter saugt die Luft von unten an und bläst sie in das Innere des Steuereinschubes.
➢ Lösen Sie die 4 Befestigungsschrauben (5) des Lüfters (1) am Einbaurahmen.
➢ Entnehmen Sie den Lüfter.
Einbau
➢ Montieren Sie den Lüfter in Einbaurahmen. Achten Sie dabei auf die Position des
Anschlusskabels.
➢ Hebeln Sie den Einbaurahmen vorsichtig mit den Öffnungen in die Rasterung.
➢ Montieren Sie den Einbaurahmen mit Lüfter in den Steuereinschub.
➢ Ziehen sie die beiden Schrauben (6) am Steuereinschub fest und stellen Sie den
elektrischen Anschluss wieder her.
➢ Montieren Sie den kompletten Steuereinschub (siehe "3.6.3.8 Steuereinschub komplett
tauschen" [➙3-55]).
Einstellungen
➢ Überprüfen Sie den Luftstrom des Lüfters. Der Lüfter saugt die Luft von unten an und bläst
sie in das Innere des Steuereinschubes.
Interne Serviceanleitung WPC5 / WPC6
Seite 3-60
3.6.4 Übersicht elektrischer Komponenten
3.6.4.1 Rückwandplatine
Rückansicht – Übersicht
Legende
1. Anschlüsse für Endschalter, Sensoren und Lichtschranken
2. Lüfter Anschluss
Für eine detaillierte Übersicht der Anschlüsse siehe "3.7.1.3 Anschlüsse für Endschalter,
Sensoren und Lichtschranken im Detail" [➙ 3-72].
