Interne Serviceanleitung WPC5 / WPC6
Seite 3-60
3.6.4 Übersicht elektrischer Komponenten

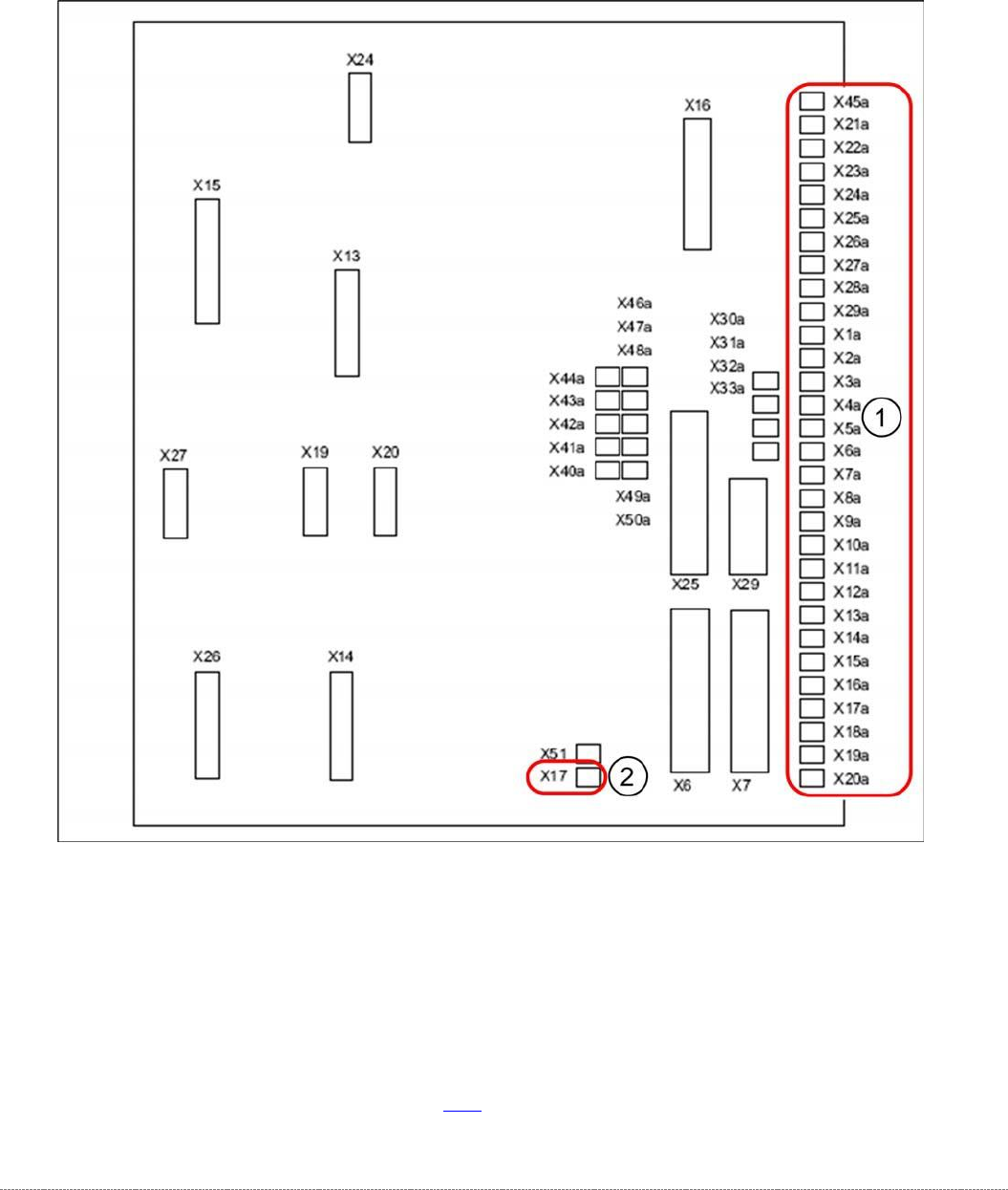

3.6.4.1 Rückwandplatine
Rückansicht – Übersicht
Legende
1. Anschlüsse für Endschalter, Sensoren und Lichtschranken
2. Lüfter Anschluss
Für eine detaillierte Übersicht der Anschlüsse siehe "3.7.1.3 Anschlüsse für Endschalter,
Sensoren und Lichtschranken im Detail" [➙ 3-72].
Interne Serviceanleitung WPC5 / WPC6
Seite 3-61

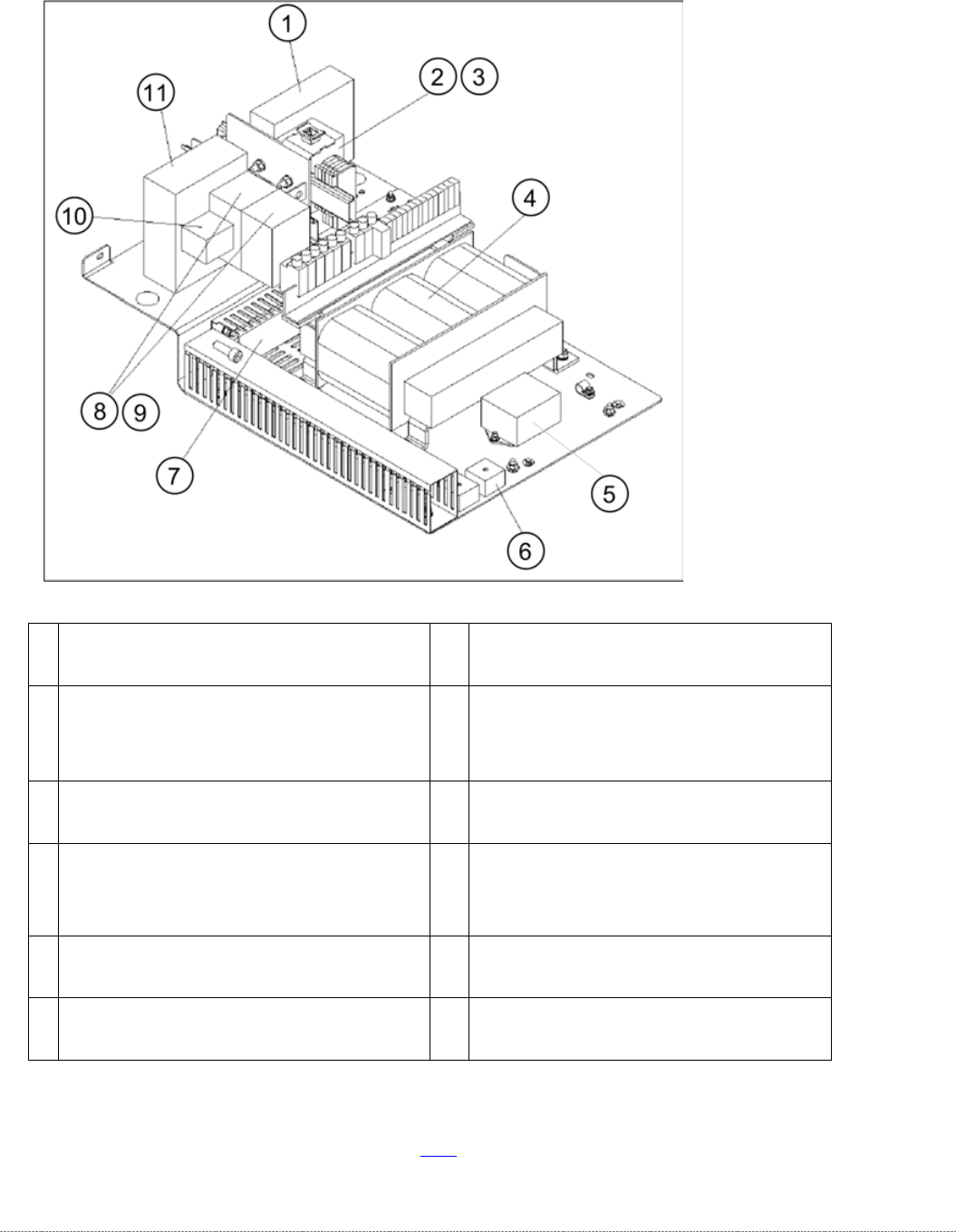

3.6.4.2 Stromversorger WPC5
1
Einschaltstrombegrenzer WPC
[03047752-xx]
7
Kabelkanal 40X40mm GYT1-40X40
[03008823-xx]
2
Schütz 3RT10 15-2BM42 [03048357-xx]
abgekündigt,
Schütz 3RT20 15-2BM42 [03171139-01]
Nachfolger; K4
8
Schütz 3RT10 15-1BB42 [03048563-xx]
abgekündigt,
Schütz 3RT20 15-1BB4 [03171138-01]
Nachfolger; K2 und K3
3
Endstördiode für Schütze DC150-250V
[03048925-xx]
9
Endstördiode für Schütze DC 24-70V
[00342396S01]
4
Transformator WPC5 [03057556-xx]
10
Hilfsschalterblock 3RH19 / 2 POL 1Ö+1S
[03048564-xx] abgekündigt,
Hilfsschalterblock 33RH2911-1HA11
[03171137-01] Nachfolger; auf K3
5
Netzfilter für 3-Phasen-System 10A
[03048582-xx]
11
Schützsicherheitskomb. 3TK2828-1BB41
[00372649-xx], K1
6
Gleichrichterbrücke 800V / 25A [03048868-
xx]
Für eine detaillierte Übersicht der Anschlüsse siehe "3.7.1.3 Anschlüsse für Endschalter,
Sensoren und Lichtschranken im Detail" [➙ 3-72].
Interne Serviceanleitung WPC5 / WPC6
Seite 3-62

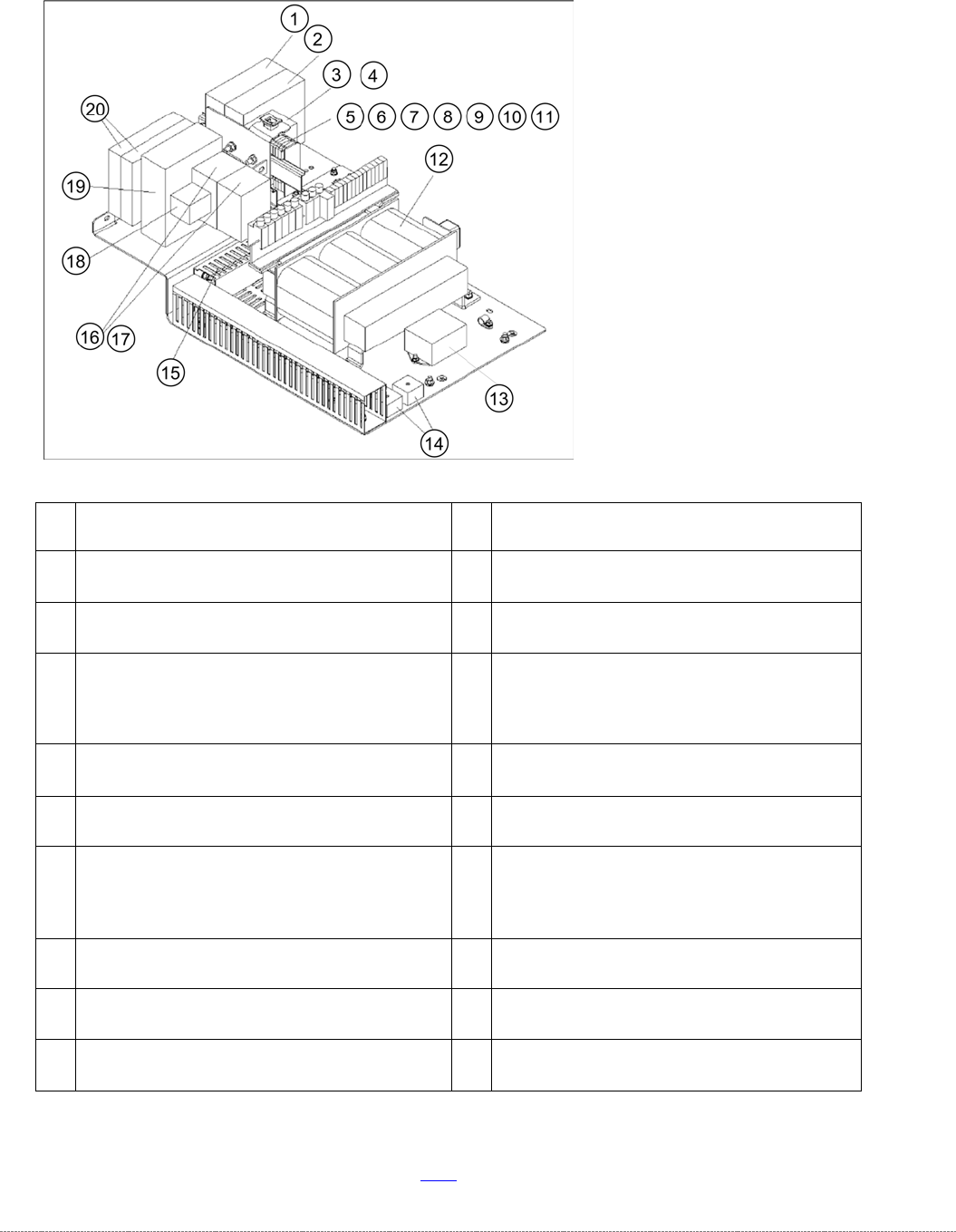

3.6.4.3 Stromversorger WPC6
1
Einschaltstrombegrenzer WPC NS
[03056232-xx]
11
Anschlussplatte grau Typ 282-311
[00372782- xx]
2
Einschaltstrombegrenzer WPC [03047752-
xx]
12
Transformator WPC5 [03057556-xx]
3
Schütz 3RT10 15-2BM42 [03048357-xx], K4
13
Netzfilter für 3-Phasen-System 10A
[03048582-xx]
4
Endstördiode für Schütze DC150-250V
[03048925-xx] abgekündigt,
Endstördiode für Schütze 3RT2916-1LP00
[03171141-01] Nachfolger; auf K4
14
Gleichrichterbrücke 800V / 25A [03048868-
xx]
5
Schutzleiterklemme 4-Leiter 280-677
[00323829-xx]
15
Kabelkanal 40X40mm GYT1-40X40
[03008823-xx]
6
Durchgangsklemme grau 4-Leiter 280-633
[00323828-xx]
16
Schütz 3RT10 15-1BB42 [03048563-xx],
K2 und K3
7
Querbrücke grau 280-402 [0035338-xx]
17
Endstördiode für Schütze DC 24-70V
[00342396S01] abgekündigt,
Endstördiode für Schütze 3RT2916-1LM00
[03171140-01] Nachfolger; auf K3
8
Anschlussplatte 2,5mm orange 280-315
[00323836-xx]
18
Hilfsschalterblock 3RH19 / 2 POL 1Ö+1S
[03048564-xx], auf K3
9
Schraubenlose Endklammer 6 m 249-116
[00356396-xx]
19
Schützsicherheitskomb. 3TK2828-1BB41
[00372649-xx], K1
10
Sicherungsklemme 10A (6.3X32) 282-128
[00372781-xx]
20
Not-Aus und Schutztürüberwachung
[03056745-xx], K5 und K6
Für eine detaillierte Übersicht der Anschlüsse siehe "3.7.1.3 Anschlüsse für Endschalter,
Sensoren und Lichtschranken im Detail" [➙ 3-72].
