Interne Serviceanleitung WPC5 / WPC6
Seite 3-65
3.6.5.2 Not-Aus und Schutztürüberwachung tauschen (nur WPC6)
Ersatzteil
• Not-Aus und Schutzüberwachung [03056745-xx]
Ein-/Ausbau
➢ Kennzeichnen Sie alle Anschlüsse für den späteren Wiedereinbau.
➢ Klemmen Sie alle Anschlüsse an K5/K6 ab.
➢ Hebeln Sie die K5/K6 von der Hutschiene ab.
➢ Stecken Sie die neue K5/K6 auf die Hutschiene auf und stellen Sie die elektrischen
Anschlüsse wieder her.

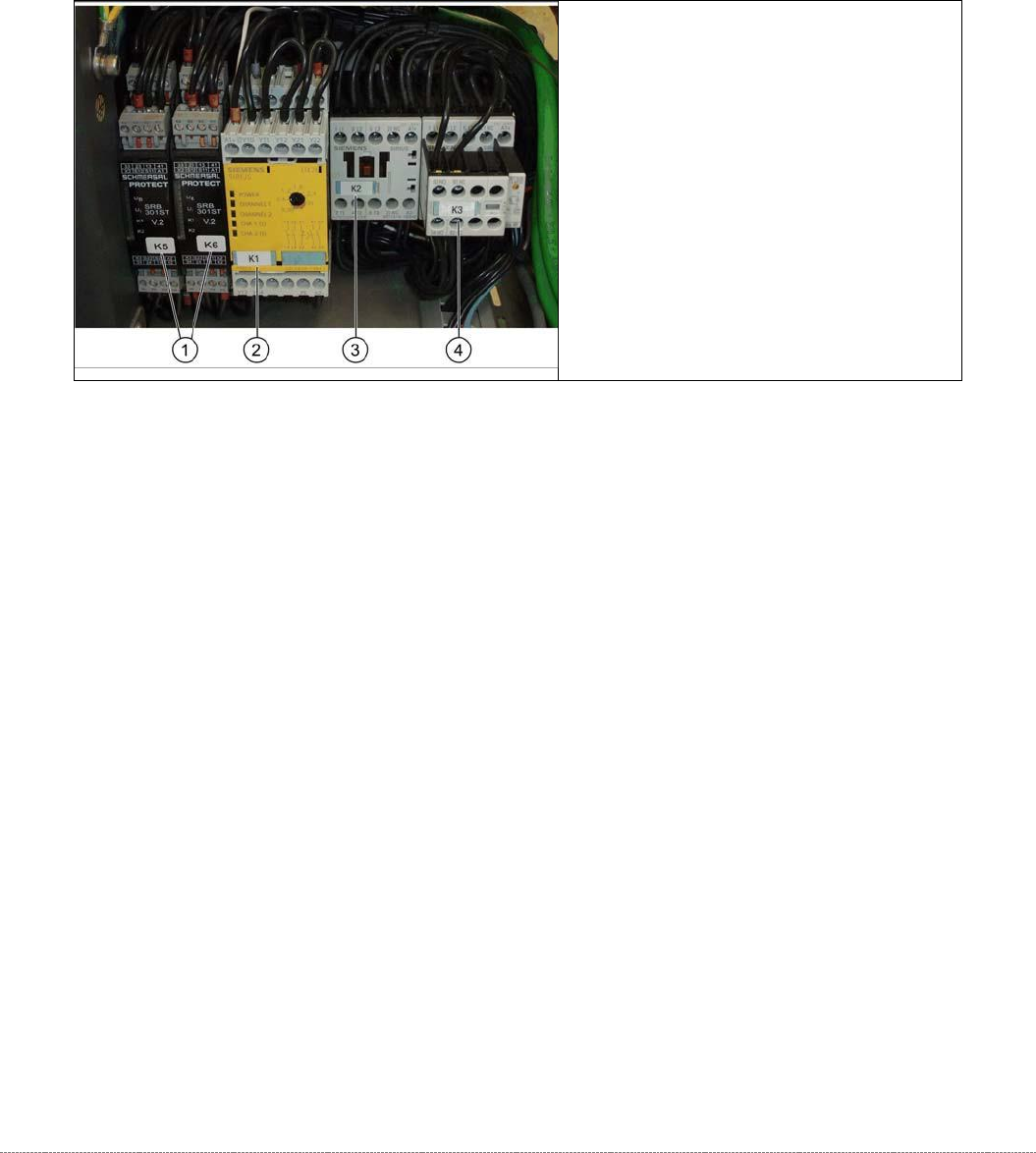

1. Schutztürüberwachung und Not-Aus,
K5 und K6
2. SSK K1
3. Schütz K2
4. Schütz K3
Interne Serviceanleitung WPC5 / WPC6
Seite 3-66
3.6.5.3 Einschaltstrombegrenzer tauschen
Die Einschaltstrombegrenzer befinden sich auf der Rückseite der Elektrik-Einheit (siehe "3.6.4.2
Stromversorger WPC5" [➙ 3-61] für WPC5 und "3.6.4.3 Stromversorger WPC6" [➙ 3-62] für
WPC6).
Ersatzteil
• Einschaltstrombegrenzer WPC [03047752-xx] (A1)
• Einschaltstrombegrenzer WPC NS [03056232-xx] (A2) (nur WPC6)
Aus-/Einbau
➢ Kennzeichnen Sie alle Anschlüsse für den späteren Widereinbau.
➢ Klemmen Sie alle Anschlüsse am Einschaltstrombegrenzer ab.
➢ Hebeln Sie den Einschaltstrombegrenzer von der Hutschiene ab.
➢ Stecken Sie den neuen Einschaltstrombegrenzer auf die Hutschiene auf und stellen Sie die
elektrischen Anschlüsse wieder her.
Einstellungen
• Es sind keine Einstellarbeiten nötig.
Sehen Sie dazu auch...
@
3.6.5
Stromversorger [➙ 3-64]
Interne Serviceanleitung WPC5 / WPC6
Seite 3-67
3.6.5.4 Stromversorger komplett entfernen
Ersatzteil
• WPC5 Stromversorger [03072955-xx]
• WPC6 Stromversorger [03056701-xx)
Übersicht
Die Baugruppen des Stromversorgers (1) wie z .B. der Transformator, die Relais und Schütze, die
Einschaltstrombegrenzung etc. sind auf eine Montageplatte (2) montiert, die komplett entnommen
werden kann.
Die Montageplatte ist mit 4 Schrauben am Rahmen des WPC montiert:
• 2 x seitlich, vorne (3)
• 1 x am Rahmen auf der linken Seite (4)
• 1x am Rahmen auf der rechten Seite - im Kabelkanal (6)
Ausbau
➢ Um besseren Zugang auf den Stromversorger zu haben demontieren Sie die seitlichen
Abdeckbleche und ggf. die Frontblech-Verkleidung. Siehe Abschnitt.
➢ Überprüfen Sie, ob alle Kabel beschriftet sind.
➢ Stellen Sie sicher, dass Sie alle Kabel und Stecker wieder richtig zuordnen können.
Kennzeichnen Sie ggf. Kabel, Stecker und Anschlüsse für den späteren Widereinbau.
GEFAHR
Spannung am Kabel zum Hauptschalter
Bei eingestecktem WPC Netzkabel und ausgeschalteten Hauptschalter liegt an den
Kabel zum Hauptschalter, dem Netzfilter und den Klemmen das Hauptschalters
Spannung an.
Trennen Sie den WPC vom Stromversorgungsnetz.
