Interne Serviceanleitun g WPC5 / WPC6 Seite 3- 81 Einbau ➢ Ri c ht en Sie d en Refer en zs en sor au s u nd sc hrau be n S ie ih n an se inem Ei nbauplatz fes t. ➢ B eac hten Sie dabe i die Ein baulage. Die Sensorf l ä…
Interne Serviceanleitung WPC5 / WPC6
Seite 3-80
3.7.5 Sensor 8 Referenzsensor "Zuführachse"
Ausbau
➢ Lösen Sie die beiden Befestigungsschrauben (2) des Beros.
➢ Fädeln Sie das Sensorkabel (3) aus.

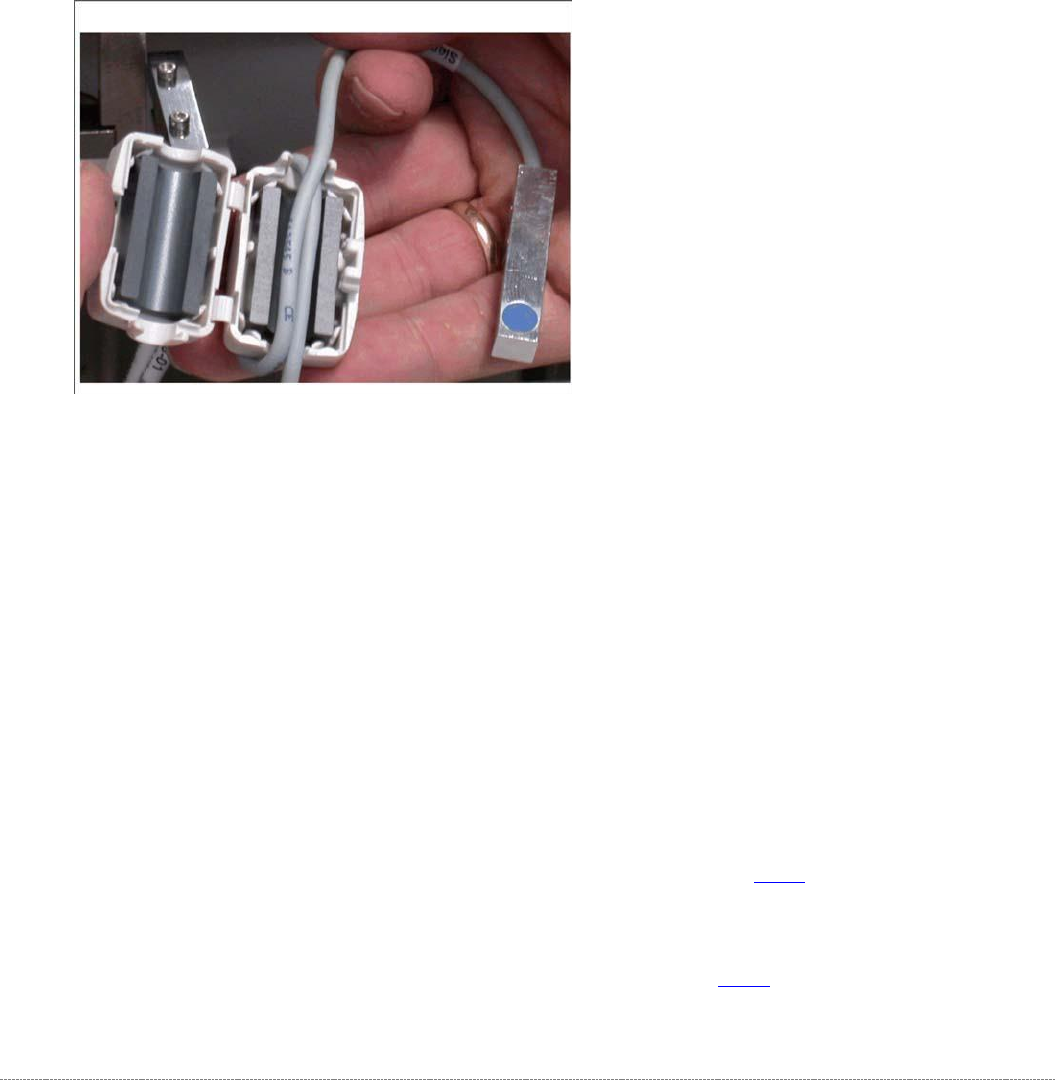

➢ Öffnen Sie den Ferritkern (A für WPC6 oder B für WPC5) mit Hilfe eines Schraubendrehers
an den dafür vorgesehenen Arretierungen.
➢ Fädeln die Kabelschlaufe aus und entfernen Sie den Ferritkern. Verwahren Sie diesen für
den Wiedereinbau auf.
➢ Fädeln Sie das Anschlusskabel bis zur Rückwandplatine des Steuereinschubs aus und
stecken es an der Klemmleiste ab.
Ersatzteil
• Bero Referenzpunkt Zuführachse
[03057837-xx]
Übersicht

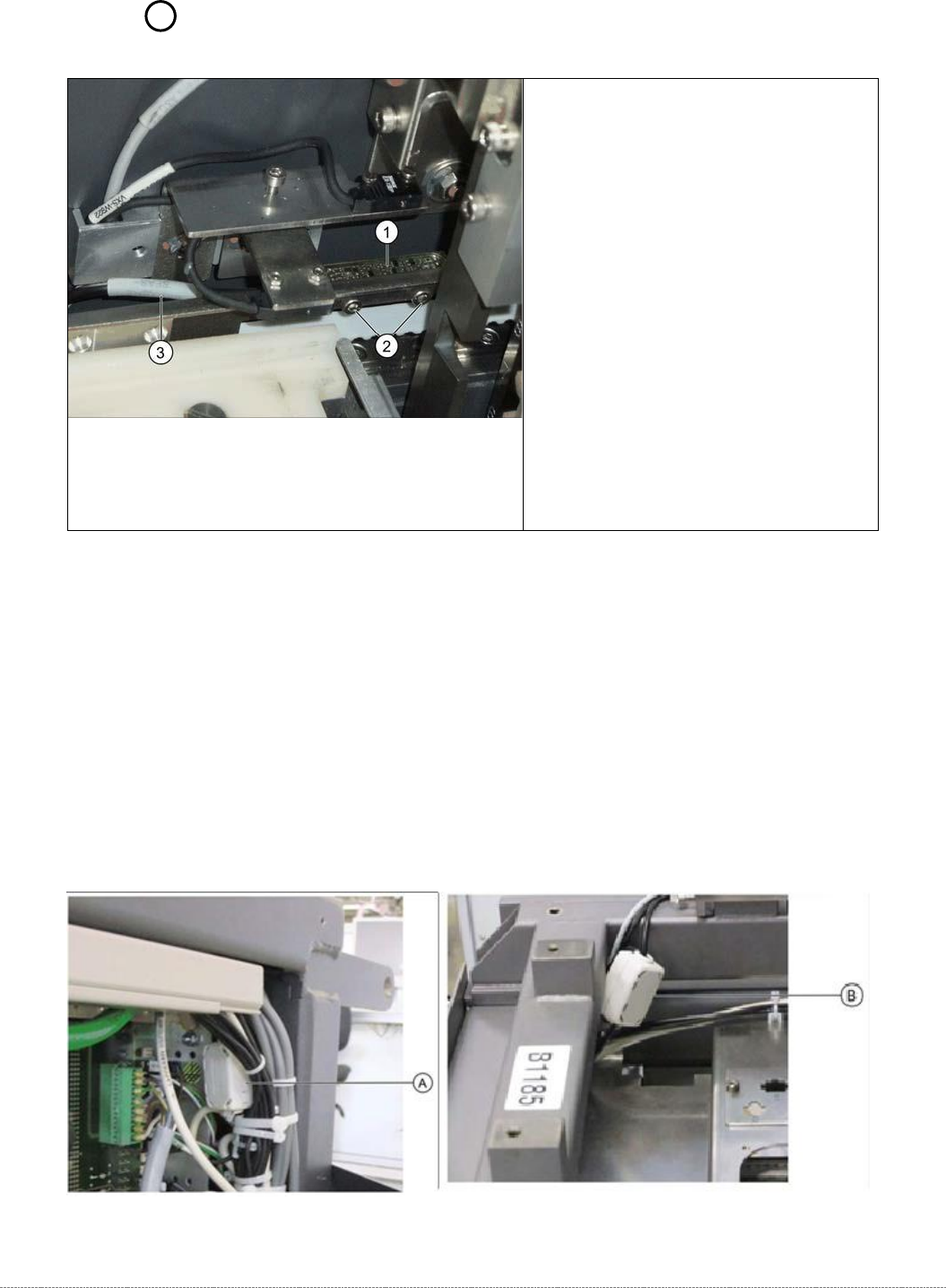

1. Bero Referenzpunkt Zuführachse
2. Befestigungsschrauben des
Referenzsensors
3. Sensorkabel für Bero Referenzpunkt
Zuführachse A = Position des
Ferritkerns beim WPC6 an der
Rückwandplatine des
Steuereinschubs
4. B = Position des Ferritkerns beim
WPC5 in der Ladeeinheit
Interne Serviceanleitung WPC5 / WPC6
Seite 3-81
Einbau
➢ Richten Sie den Referenzsensor aus und schrauben Sie ihn an seinem Einbauplatz fest.
➢ Beachten Sie dabei die Einbaulage. Die Sensorfläche muss nach unten und die LED nach
oben zeigen.
➢ Verlegen Sie das Anschlusskabel.
➢ Lassen Sie eine genügend große Schlaufe, um das Anschlusskabel in den Ferritkern zu
montieren.
➢ Legen Sie das Anschlusskabel in den Ferritkern ein (eine Schlaufe).
➢ Drücken Sie die beiden Hälften so zusammen, dass die Arretierung einrastet.
Einstellungen
➢ Überprüfen Sie die Funktion und die korrekte Position des Referenzsensors. Der Sensor
muss auslösen wenn der Betätiger des Mitnehmers knapp unter dem Sensor steht.
(Referenzpunkt).
➢ Öffnen Sie dazu in der Stationssoftware => Sensoren und Funktionen => Stellplatz =>
Funktionen des WPC überprüfen => Erweiterte Funktionen.
➢ Aktivieren Sie die Zuführachse und betätigen Sie die Schaltfläche Referenzbero.
➢ Die Zuführachse wird so verfahren, dass der Betätiger des Mitnehmers den Referenzsensor
schaltet. Der Referenzpunkt wird ermittelt.
➢ Der ermittelte Wert wird angezeigt und kann mit der Schaltfläche Anwenden gespeichert
werden.
➢ Falls eine Fehlermeldung erscheint, korrigieren Sie die durch Verstellen der Schaltfahne am
Mitnehmer deren mechanische Position (siehe "4.2.3 Referenzbero" [➙ 4-128]) und
wiederholen Sie den Messvorgang.
➢ Verlacken Sie die Befestigungsschraube der Schaltfahne mit Schraubensicherungslack.
➢ Kalibrieren Sie den Referenzsensor (siehe "4.2.3 Referenzbero" [➙ 4-128]).
Interne Serviceanleitung WPC5 / WPC6
Seite 3-82
3.7.6 Sensoren Crashlichtschranken BE-Höhe 2 3 10 11 19 20
Bei den Crashlichtschranken der BE-Höhen wurden mit Einführung des WPC5/WPC6
Version -03, neue Lichtschranken-Typen eingeführt.
Alle WPC5 und WPC6 < Serien-Nr.: 3xxx- weisen LS-Typ 1 auf.
Alle WPC5 und WPC6 > Serien-Nr.: 3xxx- weisen LS-Typ 2 und LS-Typ 1 auf.
Beschreibung LS-Typ 1:
Beschreibung LS-Typ 2:
Bei diesem LS-Typ gibt es 3 Ersatzteile.
- Kabel für Crash-LS BE Höhe,
- Steuereinheit LS (hier gibt es jeweils WLL180T-M und WLL180T-F); die Einheiten werden über einen
Stecker an der Seite jeweils miteinander verbunden.
- Lichtleiter
HINWEIS
Ersatzteile
Artikelnummern, siehe Tabelle Ersatzteile und
anschließende Übersicht.
HINWEIS
Ersatzteile
Artikelnummern, siehe Tabelle Ersatzteile und anschließende Übersicht.
