Interne Serviceanleitung WPC5 / WPC6
Seite 3-86
Werkzeuge/Hilfsmittel
Beispiel:
„Lehre fuer WPC4-6 Grundplatte“ [03073064-02]
mit
„
Montagehilfe WPC 4-6 alte LS“ [03110476-xx; die Lehre kann an
allen vier Positionen benutzt werden.
HINWEIS
Vereinfachte Montage

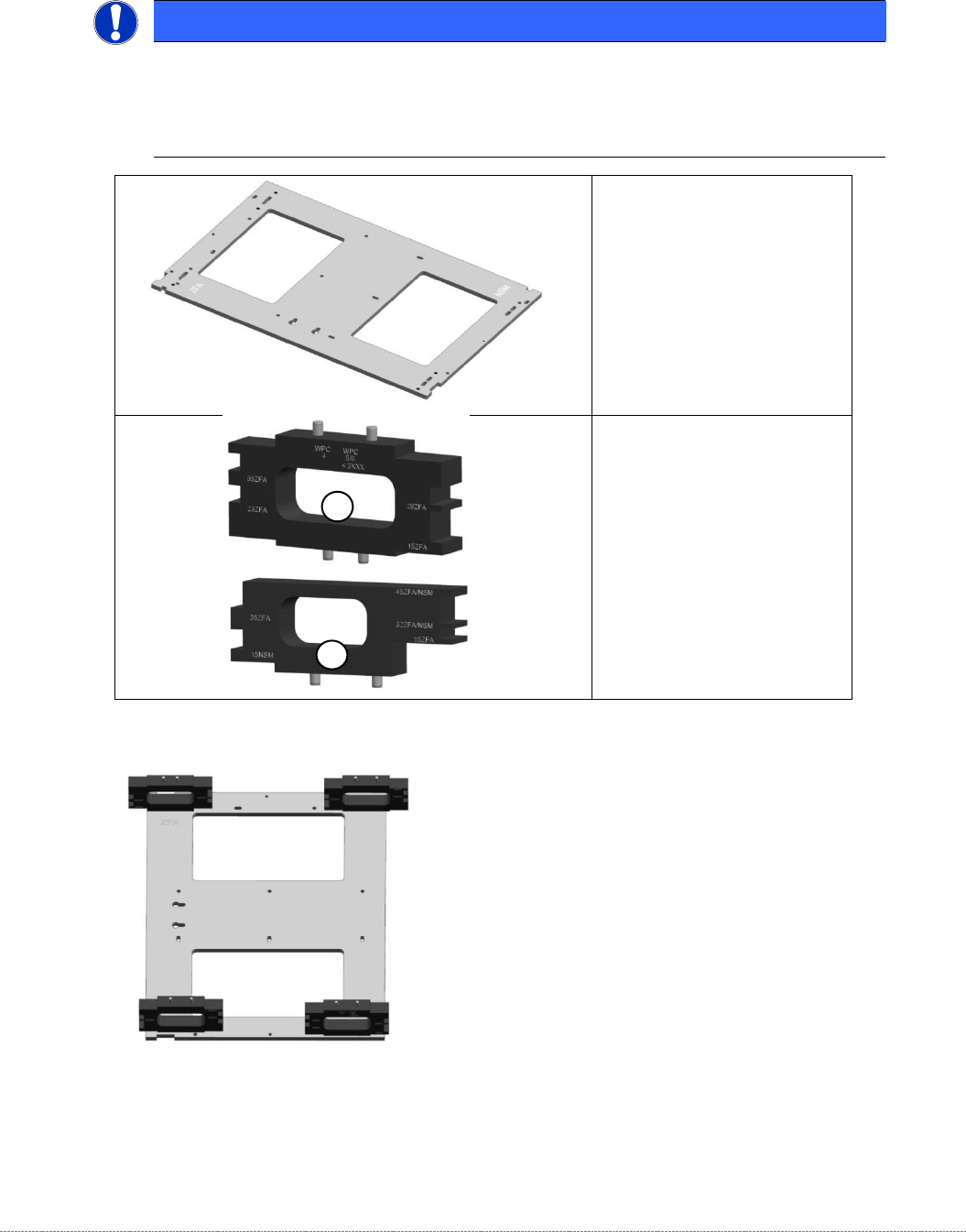

Um die Sensoren leichter in die richtige Position zu bringen können sie die „Lehre fuer
WPC4-6 Grundplatte“ [03073064-01] sowie die entsprechende Aufsteck-Montagehilfe
benutzen (siehe Tabelle unten).
• Lehre fuer WPC4-6
Grundplatte
[ 03073064-02]
1) Montagehilfe WPC 4-6 alte
LS [03110476-xx]
für alle WPC4, sowie
WPC5 und WPC6 bis
Serien-Nr. 3xxx-
2) Montagehilfe WPC6 HC
kpl. [03110969-xx]
für alle WPC5 und WPC6
ab Serien-Nr. 3xxx-
1
2
Interne Serviceanleitung WPC5 / WPC6
Seite 3-87
Aus- / Einbau
LS TYP 1
➢ Lösen Sie die beiden Befestigungsschrauben (1) des jeweiligen Sensors (Sender bzw.
Empfänger) am Montagewinkel (2).
➢ Lösen Sie die Schrauben an der Kabelfixierung (3) und fädeln Sie das Kabel Lichtschr. aus.
➢ Entfernen Sie an der linken Seite der Zuführachse die schwarze Kunststoffführung, damit
Stecker und Kabel aus- und eingefädelt werden können.
➢ Die Kabel werden von der rechten Seite an der Unterseite der Zuführachse entlang auf die
linke Seite geführt. Von dort werden sie gemeinsam mit dem Kabel der linken Seite bis zur
Rückwandplatine des Steuereinschubs geführt.
➢ Lösen Sie die Kabelschlaufen und entfernen Sie die Kabelbinder.
➢ Fädeln Sie das Anschlusskabel bis zur Rückwandplatine des Steuereinschubs aus und
stecken es an der Klemmleiste ab.
➢ Montieren Sie den neuen Sensor auf den Montagewinkel (2).
➢ Richten Sie den Sensor parallel am Montagewinkel (2) aus.
➢ Stellen Sie den elektrischen Anschluss her und fixieren das Anschlusskabel.
➢ Bringen Sie die „Lehre fuer WPC4-6 Grundplatte“ [03073064-01] mit der entsprechenden
Montagehilfe in die Montage-Position der Lichtschranke.
➢ Legen Sie die Lichtschranke nur leicht auf die Montagehilfe auf und ziehen Sie die Schraube
zur Montage des Winkels am WPC zunächst handfest an, um sie anschließend bei den
Einstellarbeiten noch nachjustieren zu können.
Einstellungen
➢ Nehmen Sie die Einstellungen der Crashlichtschranken vor. Siehe "3.7.7 Einstellung der
Crashlichtschranken" [➙3-91].
HINWEIS

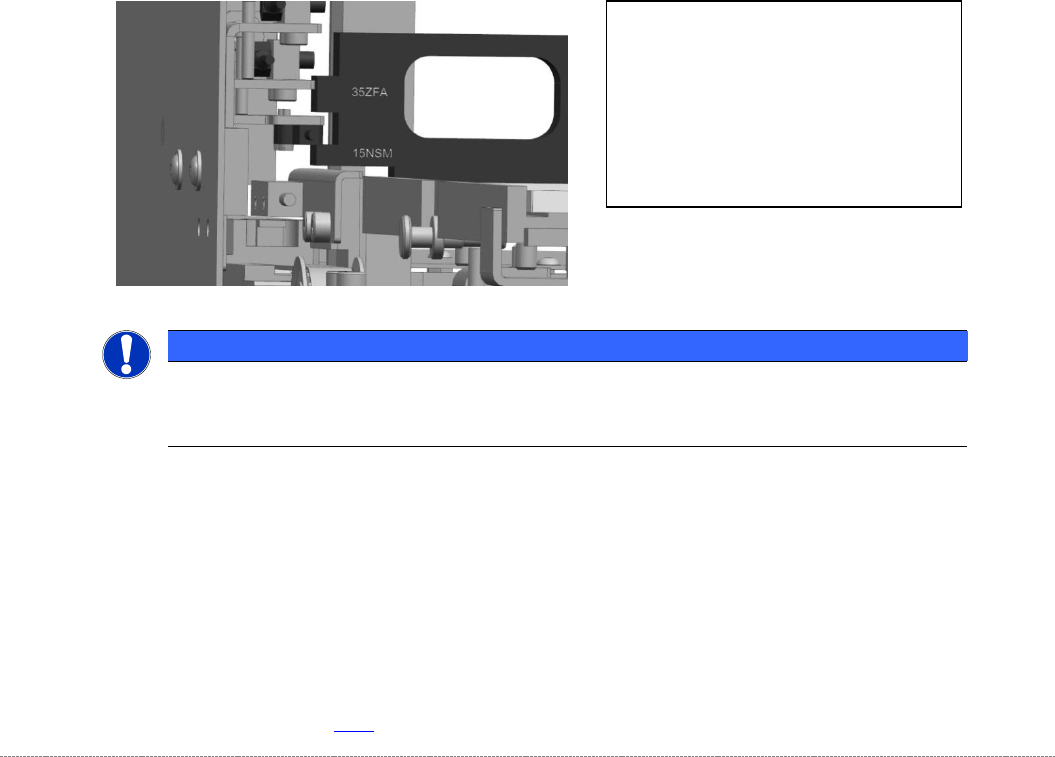

Verwendung der Montagehilfe
Setzen die entsprechende Lichtschranke immer auf die zugehörige Stufe von oben auf.
Achten Sie beim Aufsetzen darauf, dass die Montagehilfe nicht am anderen Ende hochsteht.
Die Montagehilfe WPC 4-6 alte LS
[03110476-xx] hat auf 2 Seiten Stifte zur
Positionierung auf der Grundplatte.
Sie kann Somit in 4 verschiedenen
Ausrichtungen auf die Grundplatte gelegt
werden.
Setzen Sie die Montagehilfe immmer so auf
die Grundplatte, dass die entspr. Stufenhöhe
normal abzulesen ist.
Interne Serviceanleitung WPC5 / WPC6
Seite 3-88
Aus- / Einbau
LS TYP 2
➢ Lösen Sie die beiden Befestigungsschrauben (1) des jeweiligen Sensors (Sender bzw.
Empfänger) am Montagewinkel (2).
➢ Lösen Sie die Schrauben an der Kabelfixierung (3) und fädeln Sie den Lichtleiter aus.
➢ Entfernen Sie an der linken Seite der Zuführachse die schwarze Kunststoffführung, damit
Stecker und Kabel aus- und eingefädelt werden können.
➢ Entfernen Sie die Abdeckung von der Zuführachse.
Die Steuereinheiten der drei Lichtschranken befinden sich unterhalb dieser Abdeckung (4)
auf einer Hutschiene aufgeschnappt.

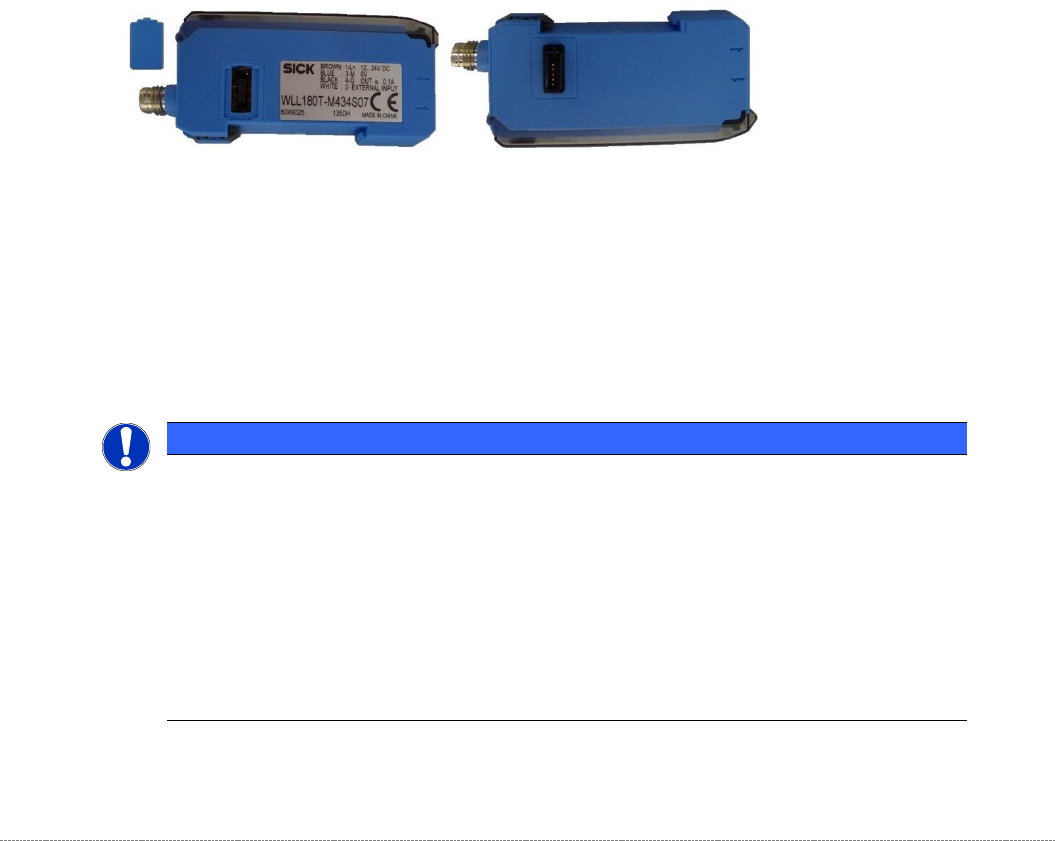

Bei den Steuereinheiten gibt es 2 verschiedene Artikelnummern.
Werden mehrere dieser Einheiten gebraucht, so muss immer eine Master-Einheit dabei sein:
„Lichtleiter-Sensor WLL180T-M vorprog Sxa“ [03093294-01]
Die „Folge-Einheiten“ werden an die Mastereinheit angesteckt und an jede „Folge-Einheit“
kann wiederum eine weitere angesteckt werden.
„Lichtleiter-Sensor WLL180T-F vorprog Sxa“ [03093295-01]
➢ Die 2 Stk. „Lichtleiter-Sensor WLL180T für die LS TYP 2 im NSM Modul befinden sich im
Steuereinschub des WPC, auf einer neu hinzugefügten Hutschine aufgeschnappt.
➢ Von der Steuereinheit geht das Anschlusskabel über einen runden Stecker hinunter zur
Klemmleiste an der Rückwandplatine des Steuereinschubs.
HINWEIS
Tausch einer Steuereinheit
Die Grundeinstellung einer neuen Steuereinheit steht auf „D on“ (Dark on), d.h. aktiv bei unterbrochenem
Lichtstrahl. Für den WPC wird jedoch „L on“ (Light on), d.h. aktiv bei nicht unterbrochenem Lichtstrahl, benötigt.
Beim Tausch einer Steuereinheit muss daher folgende Einstellung gemacht werden:
➢ Taste Mode 3 sec. Drücken,
➢ Mode drücken d on blinkt,
➢ mit rechtem Cursor auf L on stellen,
➢ erneut Mode drücken,
➢ WPC Aus-/Einschalten.
