Interne Serviceanleitun g WPC5 / WPC6 Seite 3- 89 ➢ S c hlie ß en Sie den Lichtleiter an der en tsprechenden Steuereinhe it an. Mit dem im Ersatzteil „ Lichtl eiter LL3-T V05 2m “ [03092 407-xx] beiliegend en Schneidwe…
Interne Serviceanleitung WPC5 / WPC6
Seite 3-88
Aus- / Einbau
LS TYP 2
➢ Lösen Sie die beiden Befestigungsschrauben (1) des jeweiligen Sensors (Sender bzw.
Empfänger) am Montagewinkel (2).
➢ Lösen Sie die Schrauben an der Kabelfixierung (3) und fädeln Sie den Lichtleiter aus.
➢ Entfernen Sie an der linken Seite der Zuführachse die schwarze Kunststoffführung, damit
Stecker und Kabel aus- und eingefädelt werden können.
➢ Entfernen Sie die Abdeckung von der Zuführachse.
Die Steuereinheiten der drei Lichtschranken befinden sich unterhalb dieser Abdeckung (4)
auf einer Hutschiene aufgeschnappt.
Bei den Steuereinheiten gibt es 2 verschiedene Artikelnummern.
Werden mehrere dieser Einheiten gebraucht, so muss immer eine Master-Einheit dabei sein:
„Lichtleiter-Sensor WLL180T-M vorprog Sxa“ [03093294-01]
Die „Folge-Einheiten“ werden an die Mastereinheit angesteckt und an jede „Folge-Einheit“
kann wiederum eine weitere angesteckt werden.
„Lichtleiter-Sensor WLL180T-F vorprog Sxa“ [03093295-01]
➢ Die 2 Stk. „Lichtleiter-Sensor WLL180T für die LS TYP 2 im NSM Modul befinden sich im
Steuereinschub des WPC, auf einer neu hinzugefügten Hutschine aufgeschnappt.
➢ Von der Steuereinheit geht das Anschlusskabel über einen runden Stecker hinunter zur
Klemmleiste an der Rückwandplatine des Steuereinschubs.
HINWEIS
Tausch einer Steuereinheit
Die Grundeinstellung einer neuen Steuereinheit steht auf „D on“ (Dark on), d.h. aktiv bei unterbrochenem
Lichtstrahl. Für den WPC wird jedoch „L on“ (Light on), d.h. aktiv bei nicht unterbrochenem Lichtstrahl, benötigt.
Beim Tausch einer Steuereinheit muss daher folgende Einstellung gemacht werden:
➢ Taste Mode 3 sec. Drücken,
➢ Mode drücken d on blinkt,
➢ mit rechtem Cursor auf L on stellen,
➢ erneut Mode drücken,
➢ WPC Aus-/Einschalten.
Interne Serviceanleitung WPC5 / WPC6
Seite 3-89
➢ Schließen Sie den Lichtleiter an der entsprechenden Steuereinheit an.
Mit dem im Ersatzteil „Lichtleiter LL3-TV05 2m“ [03092407-xx] beiliegenden
Schneidwerkzeug können sie den Lichtleiter auf die erforderliche Länge kürzen.
➢ Montieren Sie den neuen Lichtleiter auf den Montagewinkel (2).
➢ Richten Sie den Sensor parallel am Montagewinkel (2) aus.
➢ Bringen Sie die „Lehre fuer WPC4-6 Grundplatte“ [03073064-01] mit der entsprechenden
Montagehilfe in die Montage-Position der Lichtschranke.
➢ Legen Sie die Lichtschranke nur leicht auf die Montagehilfe auf und ziehen Sie die Schraube
zur Montage des Winkels am WPC zunächst handfest an, um sie anschließend bei den
Einstellarbeiten noch nachjustieren zu können.
HINWEIS
Beschriftung
Die Lichtleiter, werden ab Werk mit einer Beschriftung ausgestattet.
Entnemehem Sie diese Beschriftung vom alten Lichtleiter und setzen sie diese beim neuen wieder ein!
Die Beschriftung lautet auf:
LA-h und LA-m für die LadeAchse (Load Axis); FA-n, FA-m, FA-h für die ZuführAchse (Feed Axis)
HINWEIS
Verwendung der Montagehilfe
Setzen die entsprechende Lichtschranke immer auf die zugehörige Stufe von oben auf.
Achten Sie beim Aufsetzen darauf, dass die Montagehilfe nicht am anderen Ende hochsteht.

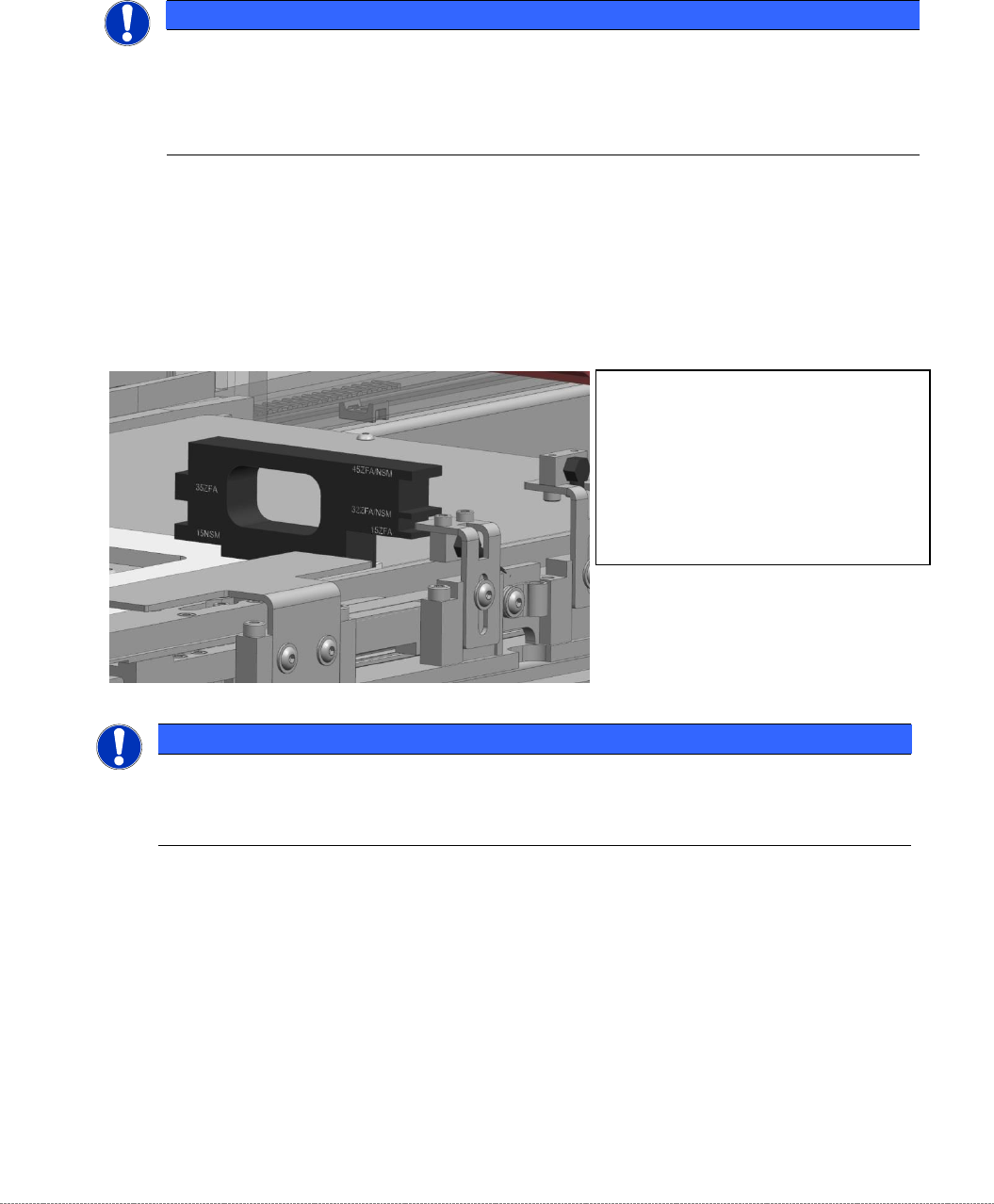

Die Montagehilfe WPC6 HC kpl. [03110969-
xx] hat auf 1 Seite Stifte zur Positionierung
auf der Grundplatte.
Sie kann Somit in 2 verschiedenen
Ausrichtungen auf die Grundplatte gelegt
werden.
Setzen Sie die Montagehilfe immmer so auf
die Grundplatte, dass die entspr. Stufenhöhe
normal abzulesen ist.
Interne Serviceanleitung WPC5 / WPC6
Seite 3-90
Einstellungen
➢ Nehmen Sie die Einstellungen der Crashlichtschranken vor. Siehe "3.7.7 Einstellung der
Crashlichtschranken" [➙ 3-91].
HINWEIS
Richtung des Lichtstrahls im NSM Modul beachten
Im NSM Modul (an der Ladeachse) wird für die Standard BE-Höhe (15mm) eine Lichtschranke LS TYP 1
verwendet.
Der Empfänger dieser Lichtschranke liegt auf der linken Seite (in Richtung Zuführachse gesehen).
Bei der Montage der beiden anderen BE-Höhen (32 und 35, bzw. 45mm) vom LS TYP 2 muss daher auf die
Richtung des Lichtstrahls geachtet werden. Der Lichtaustritt muss dabei auf der linken Seite sein, damit der
Lichtstrahl nicht den Empfänger der BE-Höhe 15mm (LS TYP 1) stören kann.
Um die Richtung zu Wechseln können sie am Steuergerät die Lichtleiter einfach vertauschen.
