Interne Serviceanleitung WPC5 / WPC6
Seite 3-89
➢ Schließen Sie den Lichtleiter an der entsprechenden Steuereinheit an.
Mit dem im Ersatzteil „Lichtleiter LL3-TV05 2m“ [03092407-xx] beiliegenden
Schneidwerkzeug können sie den Lichtleiter auf die erforderliche Länge kürzen.
➢ Montieren Sie den neuen Lichtleiter auf den Montagewinkel (2).
➢ Richten Sie den Sensor parallel am Montagewinkel (2) aus.
➢ Bringen Sie die „Lehre fuer WPC4-6 Grundplatte“ [03073064-01] mit der entsprechenden
Montagehilfe in die Montage-Position der Lichtschranke.
➢ Legen Sie die Lichtschranke nur leicht auf die Montagehilfe auf und ziehen Sie die Schraube
zur Montage des Winkels am WPC zunächst handfest an, um sie anschließend bei den
Einstellarbeiten noch nachjustieren zu können.
HINWEIS
Beschriftung
Die Lichtleiter, werden ab Werk mit einer Beschriftung ausgestattet.
Entnemehem Sie diese Beschriftung vom alten Lichtleiter und setzen sie diese beim neuen wieder ein!
Die Beschriftung lautet auf:
LA-h und LA-m für die LadeAchse (Load Axis); FA-n, FA-m, FA-h für die ZuführAchse (Feed Axis)
HINWEIS
Verwendung der Montagehilfe
Setzen die entsprechende Lichtschranke immer auf die zugehörige Stufe von oben auf.
Achten Sie beim Aufsetzen darauf, dass die Montagehilfe nicht am anderen Ende hochsteht.
Die Montagehilfe WPC6 HC kpl. [03110969-
xx] hat auf 1 Seite Stifte zur Positionierung
auf der Grundplatte.
Sie kann Somit in 2 verschiedenen
Ausrichtungen auf die Grundplatte gelegt
werden.
Setzen Sie die Montagehilfe immmer so auf
die Grundplatte, dass die entspr. Stufenhöhe
normal abzulesen ist.
Interne Serviceanleitung WPC5 / WPC6
Seite 3-90
Einstellungen
➢ Nehmen Sie die Einstellungen der Crashlichtschranken vor. Siehe "3.7.7 Einstellung der
Crashlichtschranken" [➙ 3-91].
HINWEIS
Richtung des Lichtstrahls im NSM Modul beachten
Im NSM Modul (an der Ladeachse) wird für die Standard BE-Höhe (15mm) eine Lichtschranke LS TYP 1
verwendet.
Der Empfänger dieser Lichtschranke liegt auf der linken Seite (in Richtung Zuführachse gesehen).
Bei der Montage der beiden anderen BE-Höhen (32 und 35, bzw. 45mm) vom LS TYP 2 muss daher auf die
Richtung des Lichtstrahls geachtet werden. Der Lichtaustritt muss dabei auf der linken Seite sein, damit der
Lichtstrahl nicht den Empfänger der BE-Höhe 15mm (LS TYP 1) stören kann.
Um die Richtung zu Wechseln können sie am Steuergerät die Lichtleiter einfach vertauschen.
Interne Serviceanleitung WPC5 / WPC6
Seite 3-91
3.7.7 Einstellung der Crashlichtschranken
Werkzeuge/Hilfsmittel
Messaufbau und Vorgehensweise

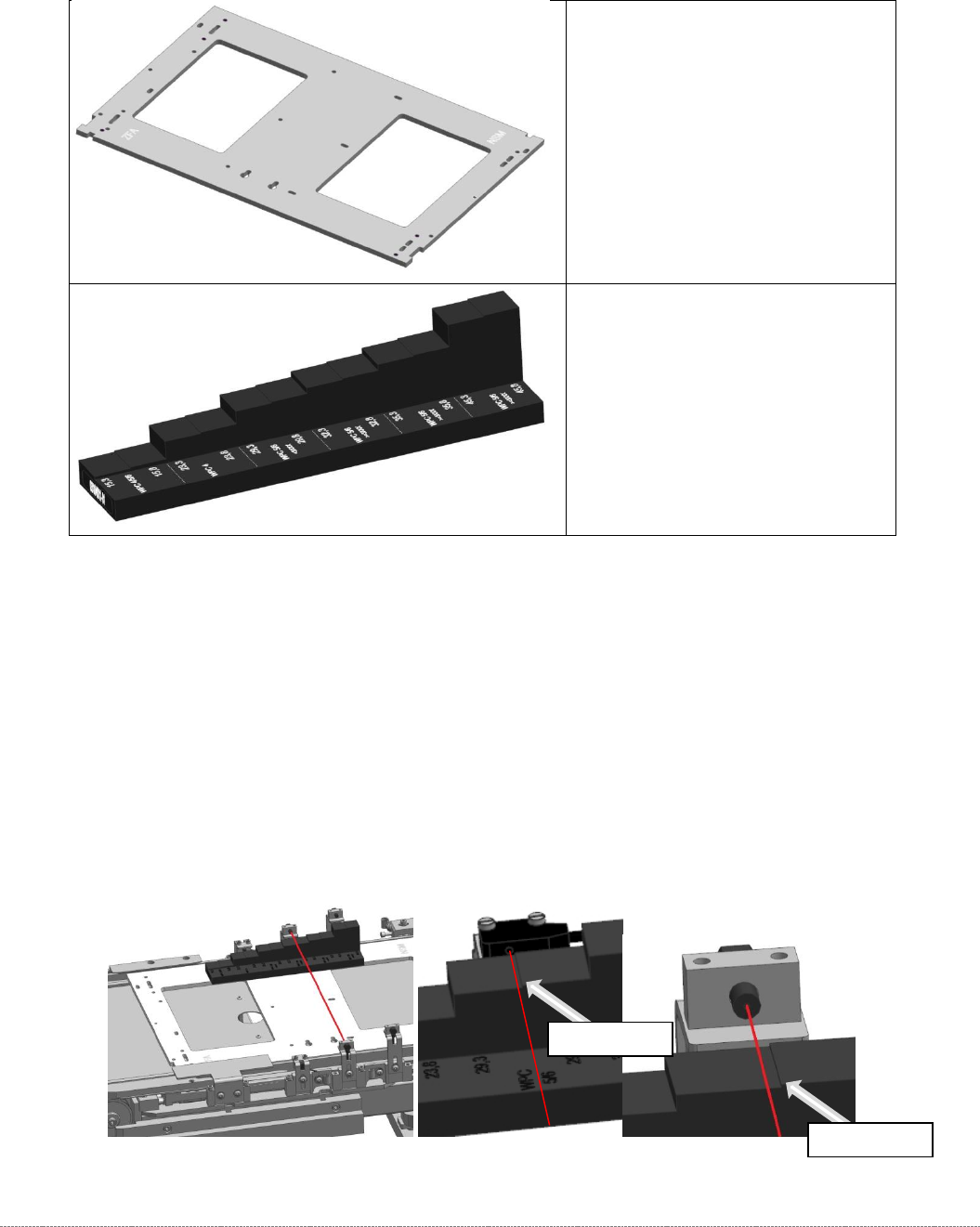

➢ Bringen Sie die „Lehre fuer WPC4-6 Grundplatte“ [03073064-02] mit der aufgesteckten
„Einstell-Lehre Crash-LS WPC4-6 (Stufe)“ [03093895-02] in Position.
Die Stufen-Lehre kann an 3 Positionen auf die Grundplatte aufgesteckt werden.
Starten Sie an der Position links auf der Zuführachse. Diese liegt direkt vor der
Lichtschranke, sodass Sie die Position, die sie erreichen sollen, gut sehen können.
➢ Schieben Sie die Grundplatte mit der Stufenlehre auf der Zuführachse nach vorne.
Die LS muss genau an der Stufe des jeweiligen Stufenpaars (Bsp. unten 29mm) schalten.
• Lehre fuer WPC4-6 Grundplatte
[03073064-02]
• Einstell-Lehre Crash-LS WPC4-6
(Stufe) [03093895-02]
Schaltstufe
Schaltstufe
