Interne Serviceanleitung WPC5 / WPC6
Seite 3-92

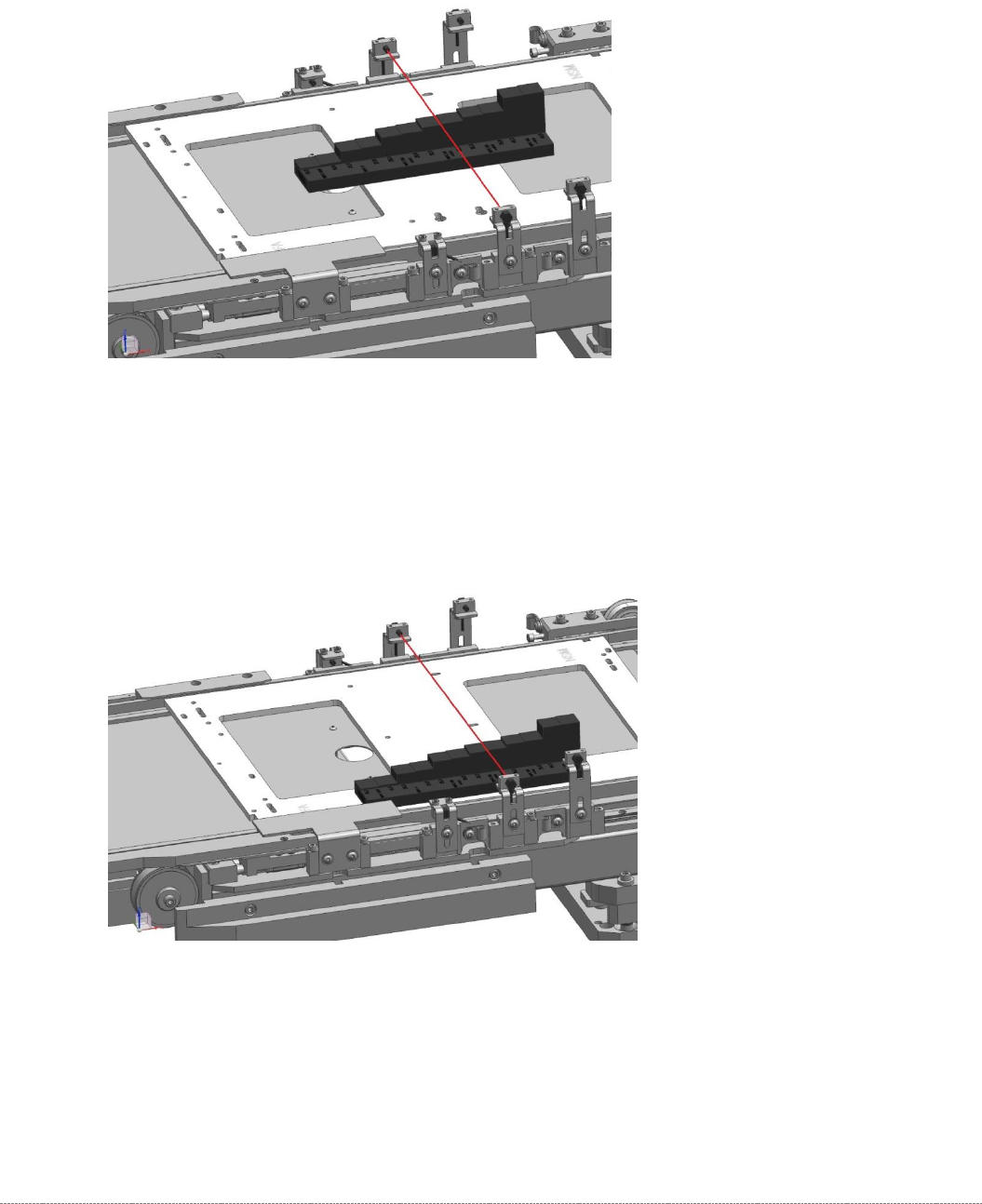

➢ Stecken Sie nun die „Einstell-Lehre Crash-LS WPC4-6 (Stufe)“ [03093895-02] in die mittlere
Position auf der Grundplatte.
➢ Schieben Sie die Grundplatte mit der Stufenlehre auf der Zuführachse leicht nach vor und
zurück. Die LS muss genau an der Stufe des jeweiligen Stufenpaars schalten.
➢ Stecken Sie nun die „Einstell-Lehre Crash-LS WPC4-6 (Stufe)“ [03093895-02] in die rechte
Position auf der Grundplatte.
➢ Schieben Sie die Grundplatte mit der Stufenlehre auf der Zuführachse leicht nach vor und
zurück. Die LS muss genau an der Stufe des jeweiligen Stufenpaars schalten.
Interne Serviceanleitung WPC5 / WPC6
Seite 3-93
Für die Lichtschranken LS TYP 1 gilt:
Der Status der Crashlichtschranken wird an der integrierten LED angezeigt:
• LED rot leuchtet = Nicht ausgelöst (Normalbetrieb)
• LED rot leuchtet nicht = Ausgelöst (Der Lichtstrahl ist unterbrochen - Crashsituation)
• LED grün leuchtet = Betriebsbereit/Stabilitätsanzeige (optimale Lichtschrankeneinstellung)
• LED grün leuchtet nicht =
Betriebsbereit/Stabilitätsanzeige
(keine optimale
Lichtschrankeneinstellung)
•
LED rot und grün leuchtet = Korrekte Einstellung (Der Laserstrahl ist nicht unterbrochen)
Für die Lichtschranken LS TYP 2 gilt:
Der Status der Crashlichtschranken wird an der Steuereinheit, mit dem Schwellwert (7-Segment
Anzeige), sowie mit der LED links oberhalb des Display‘s (Schwellwert), angezeigt.
• LED leuchtet (orange) = Normalbetrieb (Lichtstrahl ist nicht unterbrochen)
• LED leuchtet nicht = Ausgelöst (Lichtstrahl ist unterbrochen - Crashsituation)
Der angezeigte Wert liegt im Normalbetrieb bei über 2500.
Der Schwellwert, an dem die Einheit schaltet (LED geht aus) liegt bei den voreingestellten
Steuereinheiten bei ca. 500.
=> bei 100% Unterbrechung = 0,
Schritt 1: Höhe einstellen
➢ Stellen Sie die Einstelllehre mit der Stufe für Durchlasshöhe vor den jeweiligen
Sender/Empfänger:
⇨ Beschreibung Signale (LED, Werte), siehe oben.
➢ Verschieben Sie die Lehre mit der aufgesteckten Stufenlehre zur Stufe Auslösehöhe.
➢ Prüfen Sie, ob bei der Stufe Auslösehöhe nun der Lichtstrahl der Crashlichtschranke
unterbrochen wird.
➢ Stellen Sie nun die „Einstell-Lehre Crash-LS WPC4-6 (Stufe)“ [03093895-02] auf die beiden
anderen Positionen. Die Crashlichtschranke muss auch hier sicher auslösen.
➢ Wiederholen Sie die beschriebenen Schritte solange, bis die die Crashlichtschranken in der
exakten Höhe justiert und in den Auslösepunkten über den gesamten Bereich sicher
schalten.
Schritt 2: Funktionsüberprüfung
➢ Überprüfen Sie zusätzlich, dass die richtigen Ausgänge geschaltet werden.
⇨ In der Grundansicht wird unter der Funktion
⇨ Sensoren und Funktionen ⇨ Stellplatz ⇨ Funktionen des WPC überprüfen ⇨ Erweiterte Funktionen ⇨
WPC E/A Ports die Anzeige Crashlichtschranke normale Bauteile oder Crashlichtschranke hohe Bauteile
aktiviert.
Interne Serviceanleitung WPC5 / WPC6
Seite 3-94
3.7.8 Sensor 6 Referenzsensor "Hubachse" tauschen
Ersatzteil
• Bero Referenzpunkt Hubachse [03047278-01]
Aus-/Einbau
➢ Lösen Sie die beiden Befestigungsschrauben (1) am Referenzsensor.
➢ Lösen Sie die Kabelschlaufen und entfernen Sie die Kabelbinder.
➢ Fädeln Sie das Anschlusskabel bis zum Steuereinschub- Rückwandplatine aus und stecken
es an der Klemmleiste ab.
➢ Montieren Sie den Referenzsensor so, dass die Sensorfläche (2) zur Seite zeigt.
➢ Richten Sie den Referenzsensor parallel zur rechten und oberen Anschlagkante (3) aus.
➢ Stellen Sie den elektrischen Anschluss her und fixieren das Anschlusskabel.
Einstellungen
➢ Überprüfen Sie die Funktion und die korrekte Position des Referenzsensors.
➢
Öffnen Sie dazu in der Grundansicht die Funktion
⇨ Sensoren und Funktionen ⇨ Stellplatz ⇨ Funktionen des WPC überprüfen ⇨ Erweiterte Funktionen.
➢ Wählen Sie im Eingabebereich Achse die Schaltfläche Hubachse.
➢ Wählen Sie im Eingabebereich die Schaltfläche Referenzbero (siehe "4.2.3 Referenzbero"
[➙4-128]).
⇨ Die Hubachse wird verfahren, fährt den Referenzsensor an und ermittelt den
Referenzpunkt.
⇨ Der ermittelte Wert wird angezeigt und kann mit der Schaltfläche
Anwenden
gespeichert
werden.
➢ Falls eine Fehlermeldung erscheint, korrigieren Sie mit Hilfe der Langlochbohrung (2) ggf.
die mechanische Position des Endschalters und wiederholen Sie den Messvorgang.
