Interne Serviceanleitung WPC5 / WPC6
Seite 3-94

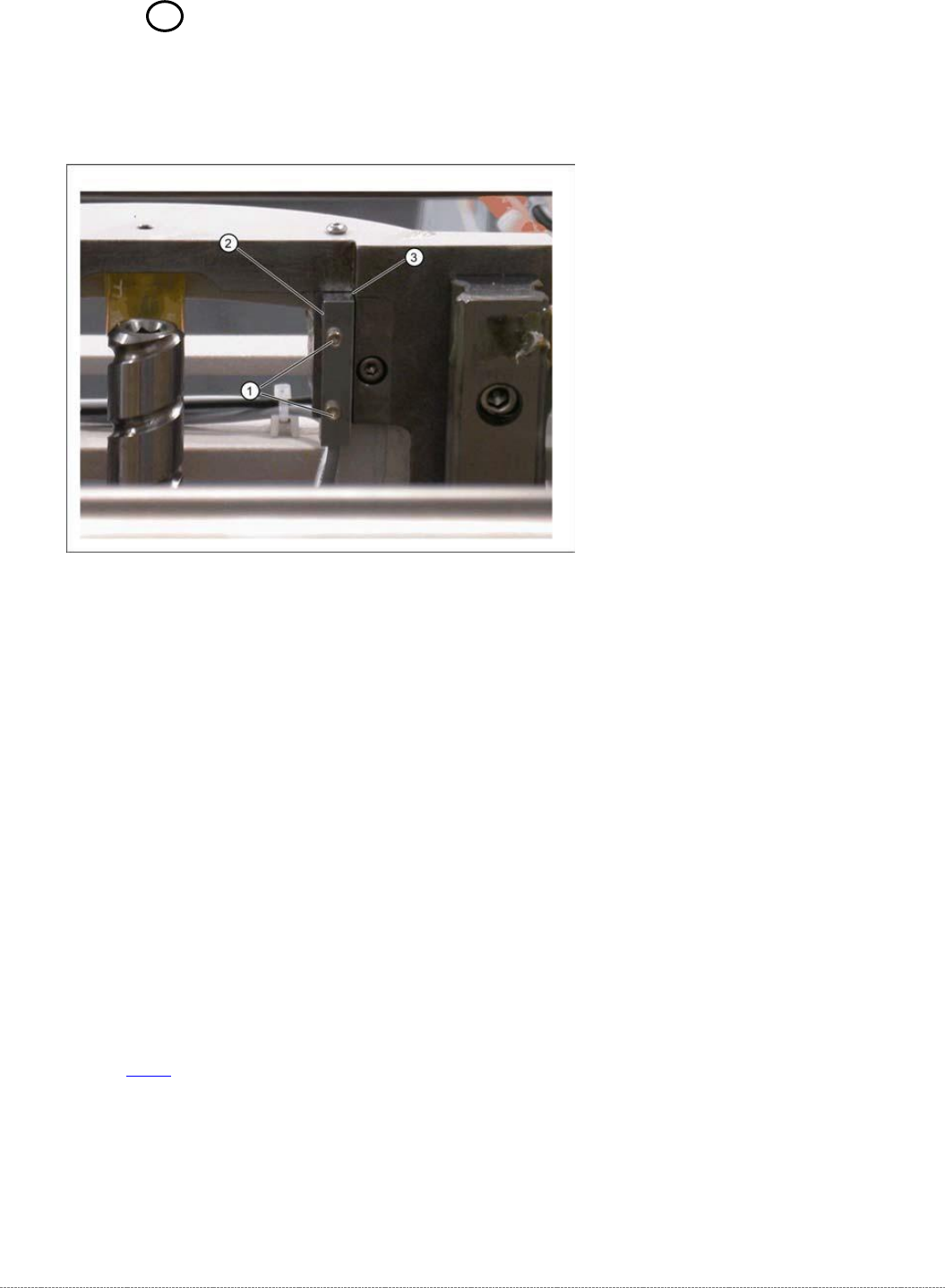

3.7.8 Sensor 6 Referenzsensor "Hubachse" tauschen
Ersatzteil
• Bero Referenzpunkt Hubachse [03047278-01]
Aus-/Einbau
➢ Lösen Sie die beiden Befestigungsschrauben (1) am Referenzsensor.
➢ Lösen Sie die Kabelschlaufen und entfernen Sie die Kabelbinder.
➢ Fädeln Sie das Anschlusskabel bis zum Steuereinschub- Rückwandplatine aus und stecken
es an der Klemmleiste ab.
➢ Montieren Sie den Referenzsensor so, dass die Sensorfläche (2) zur Seite zeigt.
➢ Richten Sie den Referenzsensor parallel zur rechten und oberen Anschlagkante (3) aus.
➢ Stellen Sie den elektrischen Anschluss her und fixieren das Anschlusskabel.
Einstellungen
➢ Überprüfen Sie die Funktion und die korrekte Position des Referenzsensors.
➢
Öffnen Sie dazu in der Grundansicht die Funktion
⇨ Sensoren und Funktionen ⇨ Stellplatz ⇨ Funktionen des WPC überprüfen ⇨ Erweiterte Funktionen.
➢ Wählen Sie im Eingabebereich Achse die Schaltfläche Hubachse.
➢ Wählen Sie im Eingabebereich die Schaltfläche Referenzbero (siehe "4.2.3 Referenzbero"
[➙4-128]).
⇨ Die Hubachse wird verfahren, fährt den Referenzsensor an und ermittelt den
Referenzpunkt.
⇨ Der ermittelte Wert wird angezeigt und kann mit der Schaltfläche
Anwenden
gespeichert
werden.
➢ Falls eine Fehlermeldung erscheint, korrigieren Sie mit Hilfe der Langlochbohrung (2) ggf.
die mechanische Position des Endschalters und wiederholen Sie den Messvorgang.
Interne Serviceanleitung WPC5 / WPC6
Seite 3-95

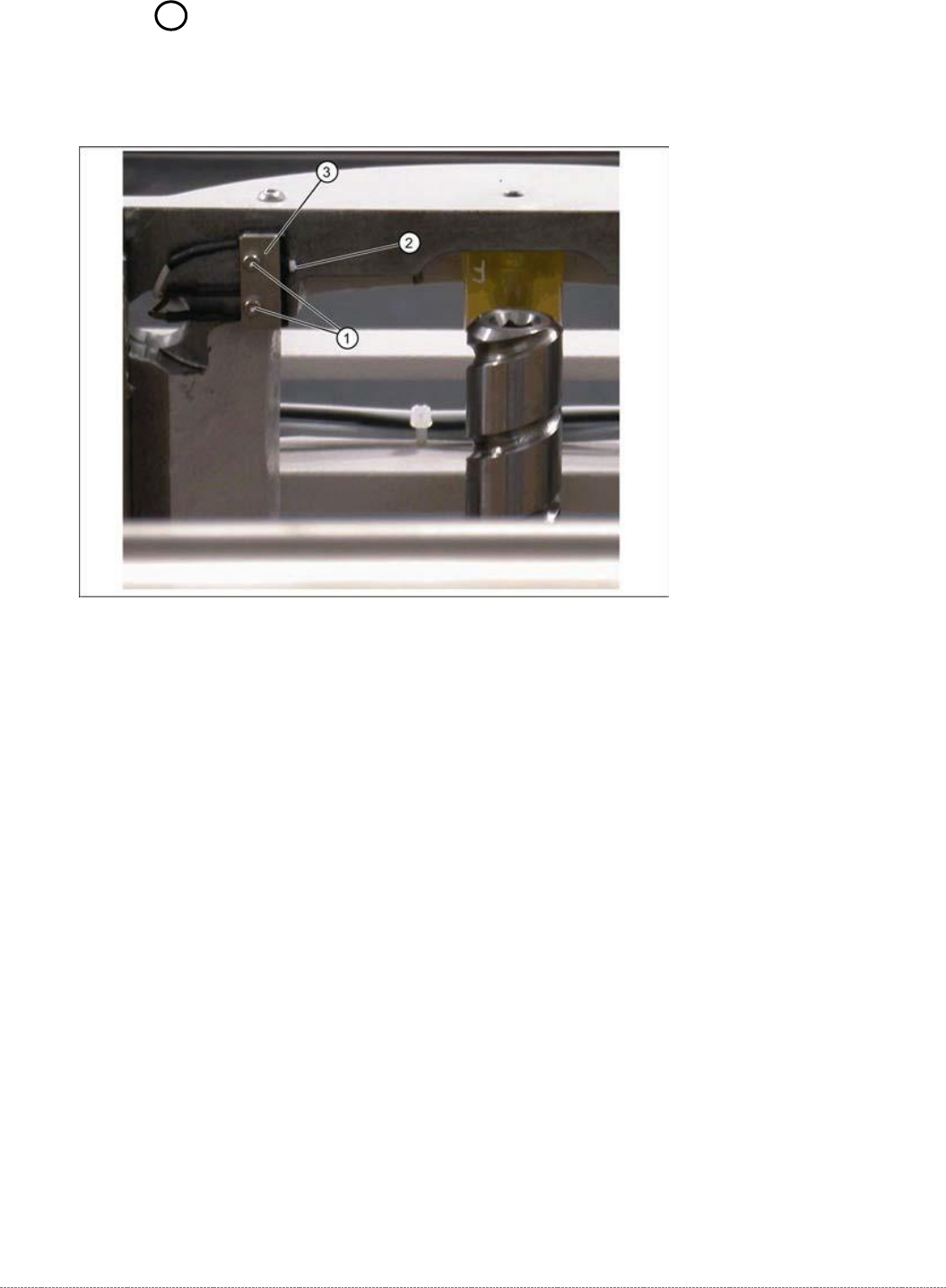

3.7.9 Sensor 5 Endschalter "Hubachse oben" tauschen
Ersatzteil
• Endlage Hubachse oben [03047279-01]
Aus-/ Einbau
➢ Markieren Sie die exakte Position des Endschalters.
➢ Lösen Sie die beiden Befestigungsschrauben (1) des Endschalters.
➢ Entnehmen Sie die Fixierplatte (3).
➢ Lösen Sie die Kabelschlaufen und entfernen Sie die Kabelbinder.
➢ Fädeln Sie das Anschlusskabel bis zum Steuereinschub- Rückwandplatine aus und stecken
es an der Klemmleiste ab.
➢ Montieren Sie den neuen Endschalter.
➢ Montieren Sie den Endschalter mit der Fixierplatte (3) an die markierte Einbauposition.
➢ Stellen Sie den elektrischen Anschluss her und fixieren das Anschlusskabel.
Interne Serviceanleitung WPC5 / WPC6
Seite 3-96
Einstellungen
➢ Überprüfen Sie die Funktion und die korrekte Position des Endschalters. Der Endschalter
muss schalten wenn die Hubachse über den Schalter fährt. (Endlage).
➢ Öffnen Sie dazu in der Grundansicht die Funktion
⇨ Sensoren und Funktionen ⇨ Stellplatz ⇨ Funktionen des WPC überprüfen ⇨ Erweiterte Funktionen
.
➢ Wählen Sie im Eingabebereich Achse den Radiobutton Hubachse.
➢ Wählen Sie im Eingabebereich die Schaltfläche
⇨ Endschalter
-. (siehe auch "4.1.4
Endschalter kalibrieren" [➙ 4-121]).
⇨ Die Hubachse wird so verfahren, dass ein Betätiger an der Hubachse über den
Endschalter fährt.
➢ Die Endlage wird ermittelt.
⇨ In der Grundansicht wird unter der Funktion
⇨ Sensoren und Funktionen ⇨ Stellplatz ⇨ Funktionen des WPC überprüfen ⇨ Erweiterte Funktionen ⇨
WPC E/A Ports die Anzeige Hubachse Endschalter oben
aktiviert.
⇨ Ein Dialogfeld wird geöffnet und der ermittelte Wert wird angezeigt.
Zusätzlich werden die erlaubten Grenzwerte (Min.-/Max. Position) mit angezeigt.
Die Endlage muss innerhalb dieser Grenzwerte liegen.
➢ Kontrollieren Sie die erlaubten Grenzwerte mit dem tatsächlich gemessenen Wert.
➢ Korrigieren Sie ggf. die mechanische Position des Endschalters und wiederholen Sie den
Messvorgang.
➢ Liegt der ermittelte Wert innerhalb der erlaubten Grenzwerte, speichern Sie die Daten mit der
➢ Schaltfläche Übernehmen.
➢ Verlacken Sie die beiden Befestigungsschrauben des Montagewinkels mit
Schraubensicherungslack.
