Interne Serviceanleitung WPC5 / WPC6
Seite 3-97
3.7.10 Sensor 5 Endschalter "Hubachse unten"
Ersatzteil
• Endlage Hubachse unten [03047280-01]
Aus-/ Einbau
➢ Fahren Sie die Hubachse nach oben in die Nachfüllposition.
Der Endschalter befindet sich im Rahmen, unten an der Hubachse.
➢ Entfernen Sie die vordere Abdeckung (beim Antriebsmotor der Hubachse).
Dort befindet sich die Öffnung für das Anschlusskabel des Endschalters.
➢ Markieren Sie die exakte Position des Endschalters.

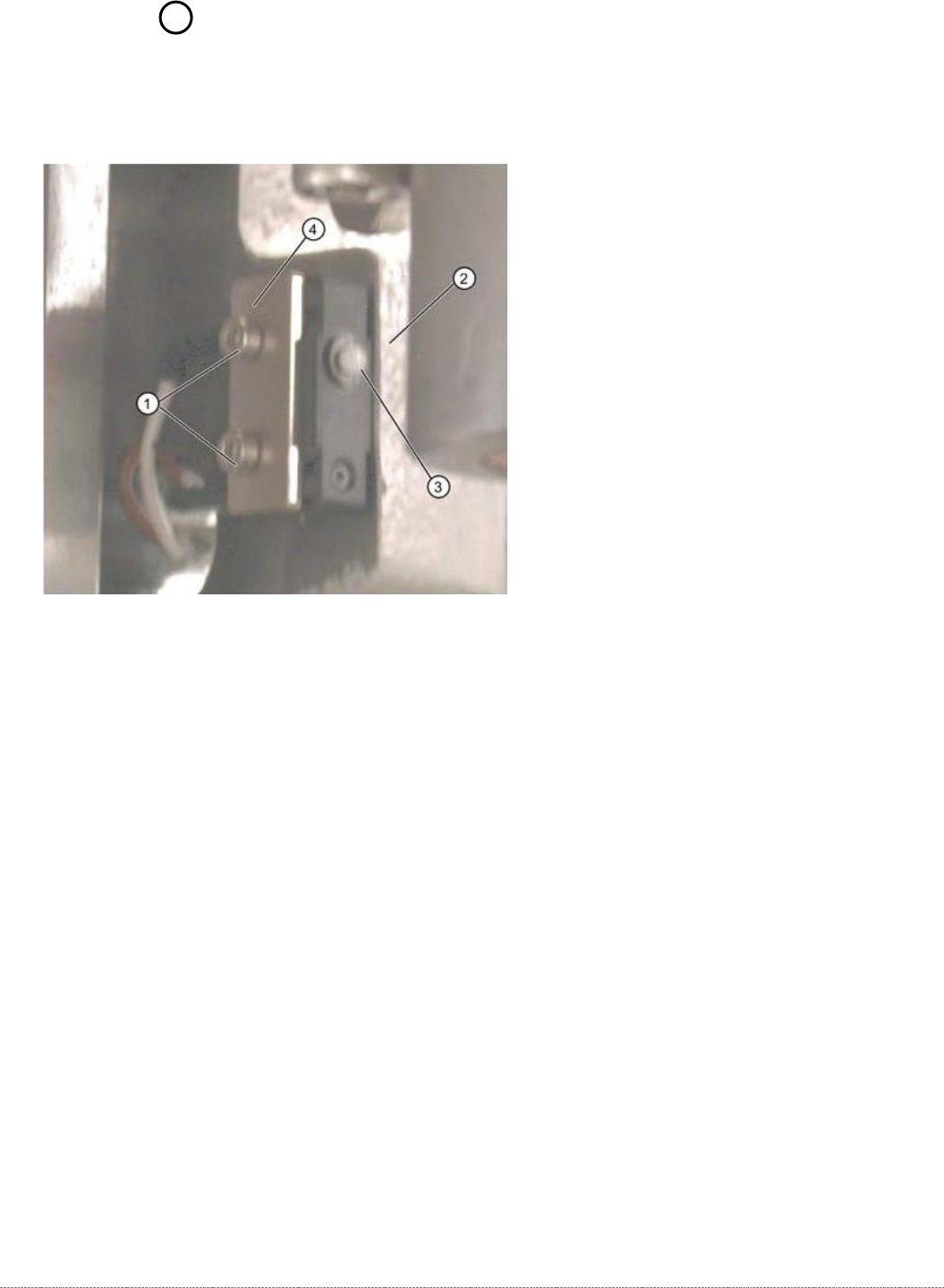

➢ Lösen Sie die beiden Befestigungsschrauben (1) des Endschalters.
➢ Entnehmen Sie die Fixierplatte (4).
➢ Lösen Sie die Kabelschlaufen und entfernen Sie die Kabelbinder.
➢ Fädeln Sie das Anschlusskabel bis zum Steuereinschub- Rückwandplatine aus und stecken
es an der Klemmleiste ab.
➢ Montieren Sie den Endschalter mit der Fixierplatte (4) an die markierte Einbauposition.
➢ Richten Sie den Endschalter parallel zur Anschlagkante (2) aus.
➢ Stellen Sie den elektrischen Anschluss her und fixieren das Anschlusskabel.

Interne Serviceanleitung WPC5 / WPC6
Seite 3-98
Einstellungen
➢ Überprüfen Sie die Funktion und die korrekte Position des Endschalters. Der Endschalter
muss schalten wenn die Hubachse über den Schalter (3) fährt. (Endlage).
➢ Öffnen Sie dazu in der Grundansicht die Funktion
⇨ Sensoren und Funktionen ⇨ Stellplatz ⇨ Funktionen des WPC überprüfen ⇨ Erweiterte Funktionen
.
➢ Wählen Sie im Eingabebereich Achse die Schaltfläche Zuführachse.
➢ Wählen Sie im Eingabebereich die Schaltfläche Endschalter + (siehe auch "4.1.4
Endschalter kalibrieren" [➙ 4-121]).
⇨ Die Hubachse wird so verfahren, dass ein Betätiger an der Hubachse über den
Endschalter fährt.
➢ Die Endlage wird ermittelt.
⇨ In der Grundansicht wird unter der Funktion
⇨ Sensoren und Funktionen ⇨ Stellplatz ⇨ Funktionen des WPC überprüfen ⇨ Erweiterte Funktionen ⇨
WPC E/A Ports die Anzeige Hubachse Endschalter unten
aktiviert.
⇨ Ein Dialogfeld wird geöffnet und der ermittelte Wert wird angezeigt.
Zusätzlich werden die erlaubten Grenzwerte (Min.-/Max. Position) mit angezeigt.
Die Endlage muss innerhalb dieser Grenzwerte liegen.
➢ Kontrollieren Sie die erlaubten Grenzwerte mit dem tatsächlich gemessenen Wert.
➢ Korrigieren Sie ggf. die mechanische Position des Endschalters und wiederholen Sie den
Messvorgang.
➢ Liegt der ermittelte Wert innerhalb der erlaubten Grenzwerte, speichern Sie die Daten mit der
Schaltfläche
Übernehmen
.
➢ Verlacken Sie die beiden Befestigungsschrauben des Montagewinkels mit
Schraubensicherungslack.

Interne Serviceanleitung WPC5 / WPC6
Seite 3-99
3.7.11 13 Sicherheitsschalter
Ersatzteil
• Schutz geschlossen (Sicherheitsschalter mit Kabel) [03062919-xx]
Aus-/Einbau

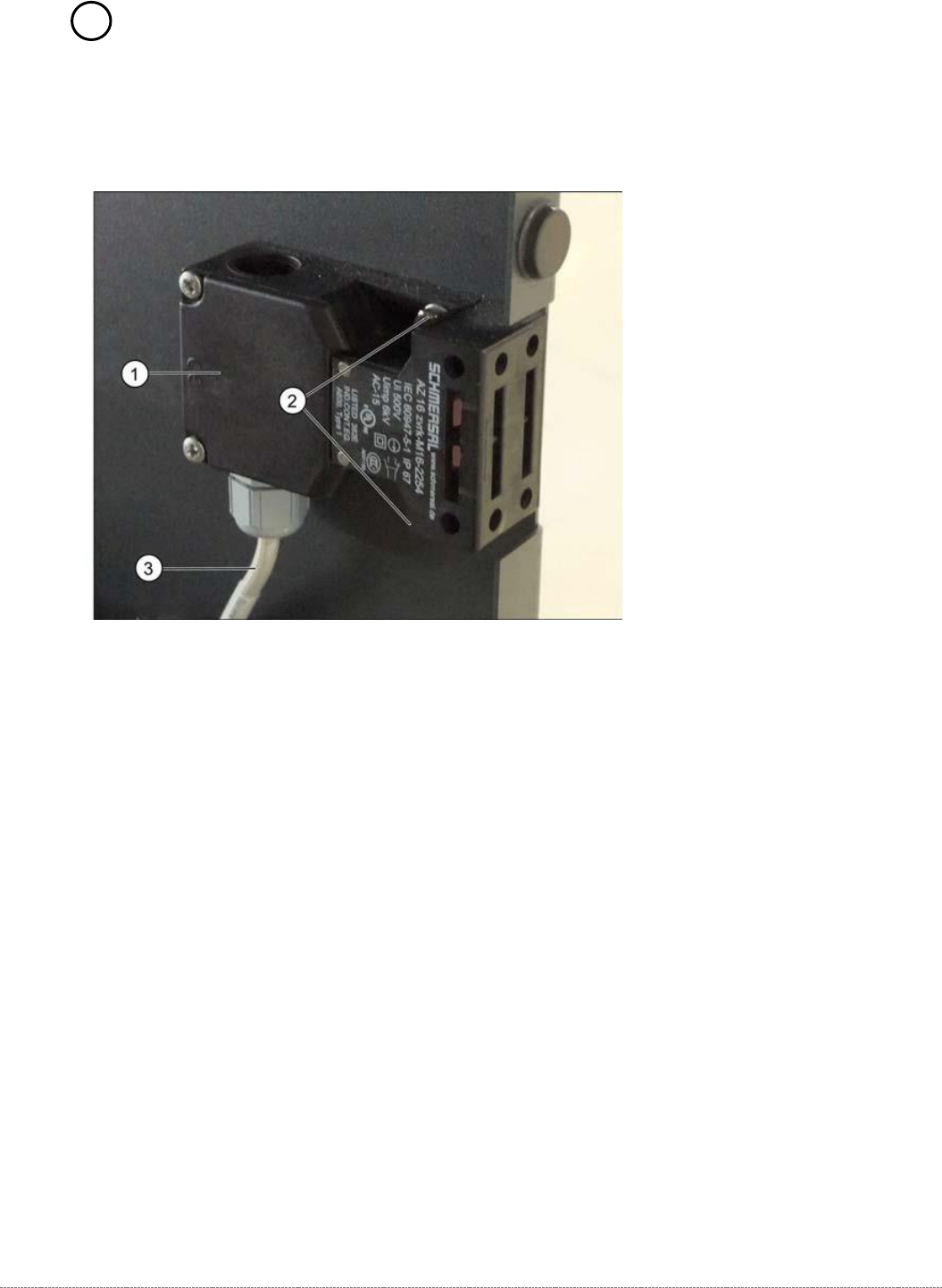

➢ Markieren Sie die Einbauposition des Sicherheitsschalters (1) an den beiden
Befestigungsschrauben (2) mit Langloch.
➢ Lösen Sie die beiden Befestigungsschrauben (2) und entfernen Sie den Sicherheitsschalter
(1).
➢ Fädeln Sie das Anschlusskabel (3) bis zum Steuereinschub-Rückwandplatine ab.
Das Anschlusskabel hat zwei getrennte Anschlüsse:
• Stecken Sie das Anschlusskabel an der Klemmleiste x12a an Rückwandplatine der der
Steuereinheit ab.
• Stecken Sie das Anschlusskabel am Sicherheitskreis ab.
➢ Montieren Sie den neuen Sicherheitsschalter an die markierte Einbauposition.
➢ Stellen Sie den elektrischen Anschluss her und fixieren das Anschlusskabel.
Einstellungen
➢ Stellen Sie sicher, dass der Türkontakt sicher einrastet. Korrigieren Sie ggf. die
Einbauposition mit Hilfe der Langlöcher.
➢ Überprüfen Sie bei angedocktem WPC, dass der Sicherheitsschalter sicher schaltet.
