1-3 1 消耗品 YG100RB同捆品 排出器用过滤器 吸嘴弹簧片 Type215A前端用O形圈 Type214A前端用O形圈 排出器用O形圈 加固用弹簧片 固定吸嘴弹簧片用的垫圈 排气站用过滤器 固定吸嘴弹簧片用螺钉 55101-F9-10 ■ 消耗品一览 YG100RB 同捆品 名称 零部件名称 零部件编号 备注 吸嘴弹簧片 LEAF SPRING KG7-M7137-A0X 固定吸嘴弹簧片用螺钉 SCREW 90166-02J2…
1-2
1
2.维修作业前的准备
为持续保持机器的性能，必须及时更换随着机器运行渐渐失去功效的消耗品。本手册主要以消耗品的更换方法为
中心作具体说明。同时也介绍发生故障时，用户自身可以简单进行更换的零部件。
c
注意
本手册中所记载的零部件（零部件号码）为发行时的号码。订购时务必确认最新信息。
2.1 消耗品和更换零部件 ( 故障时 )
2.1.1 消耗品
消耗品指随着使用时间会渐渐失去其性能的零部件。本机的消耗品有以下几种，可以在维修时根据需要更换。

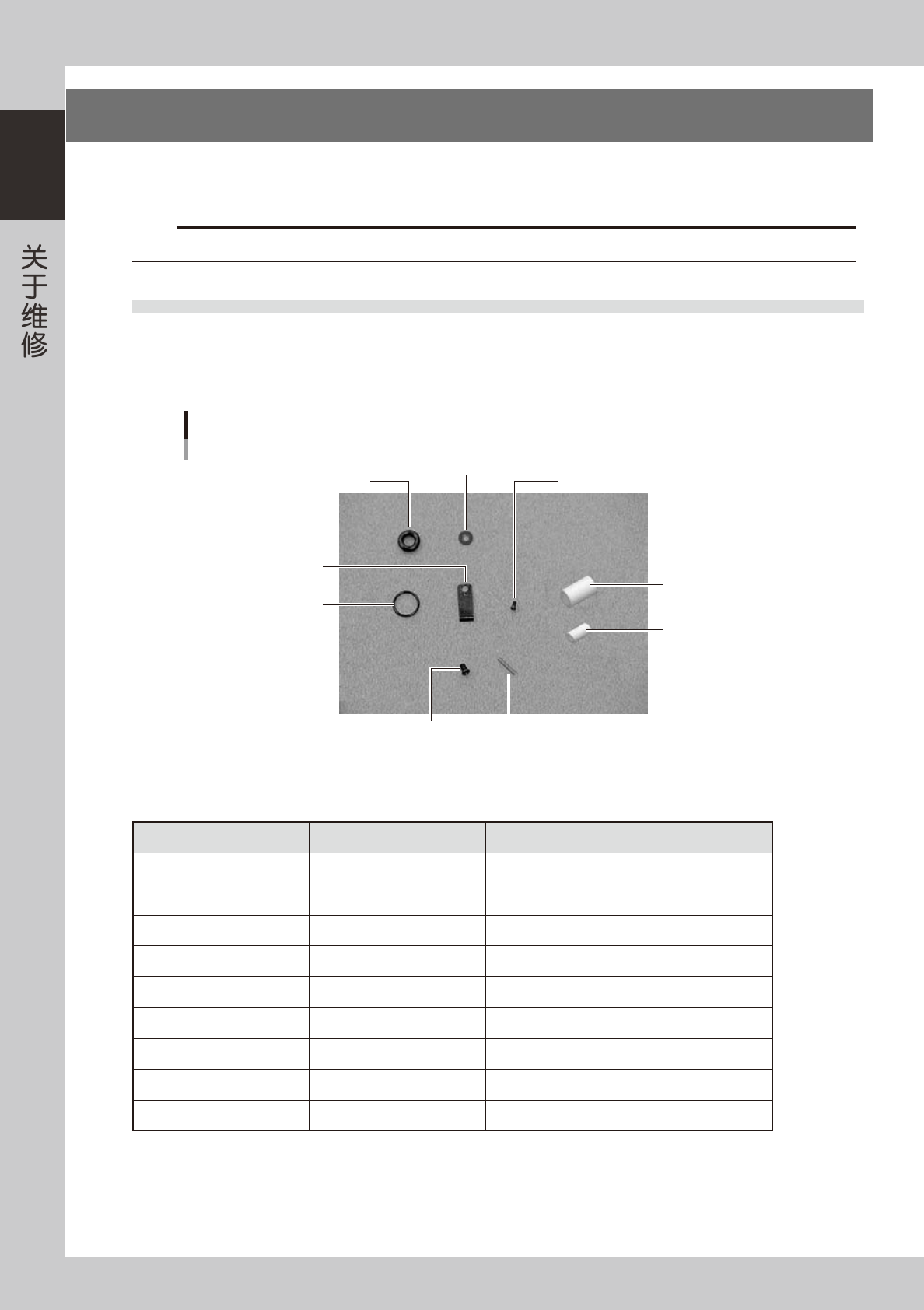

消耗品
YG100RA同捆品
排出器用过滤器
排出器用O形圈
吸嘴弹簧片
FNC吸嘴用弹簧
固定吸嘴弹簧片用的垫圈
吸嘴Type214A前端用O形圈
固定吸嘴弹簧片用螺钉
固定吸嘴托座用螺钉
排气站用过滤器
55100-F9-10
■ 消耗品一览
YG100RA 同捆品
名称 零部件名称 零部件编号 备注
吸嘴弹簧片 LEAF SPRING KG7-M7137-A0X
固定吸嘴弹簧片用螺钉 SCREW 90166-02J203 M2×L3
固定吸嘴弹簧片用垫圈 WASHER 90990-28J002
排出器用过滤器 FILTER K46-M8527-C0X
排出器用 O 形圈 O-RING 90990-17J010 T0.8, Φ7.5(Inner)
固定吸嘴托座用螺钉 SCREW, PAN HEAD 90990-08J012 M1.4×L2.5
Type214A 吸嘴前端用 O 形圈 O-RING 90990-17J013 T1.9, Φ3.8(Inner)
FNC 吸嘴用弹簧 SPRING KV8-M71U7-00X
排气站用过滤器 FILTER KGR-M9934-F0X
1-3
1
消耗品
YG100RB同捆品
排出器用过滤器
吸嘴弹簧片
Type215A前端用O形圈Type214A前端用O形圈
排出器用O形圈
加固用弹簧片
固定吸嘴弹簧片用的垫圈
排气站用过滤器
固定吸嘴弹簧片用螺钉
55101-F9-10
■ 消耗品一览
YG100RB 同捆品
名称 零部件名称 零部件编号 备注
吸嘴弹簧片 LEAF SPRING KG7-M7137-A0X
固定吸嘴弹簧片用螺钉 SCREW 90166-02J203 M2×L3
固定吸嘴弹簧片用垫圈 WASHER 90990-28J002
排出器用过滤器 FILTER K46-M8527-C0X
排出器用 O 形圈 O-RING 90990-17J010 T0.8, Φ7.5(Inner)
Type214A 吸嘴前端用 O 形圈 O-RING 90990-17J013 T1.9, Φ1.5(Inner)
Type215A 吸嘴前端用 O 形圈 O-RING 90990-17J015 T1.9, Φ8.8(Inner)
加固用弹簧片 PLATE, SPRING KGS-M714W-03X
仅限奇数贴装头
（1、3、5、7）使用
排气站用过滤器 FILTER KGR-M9934-F0X
1-4
1

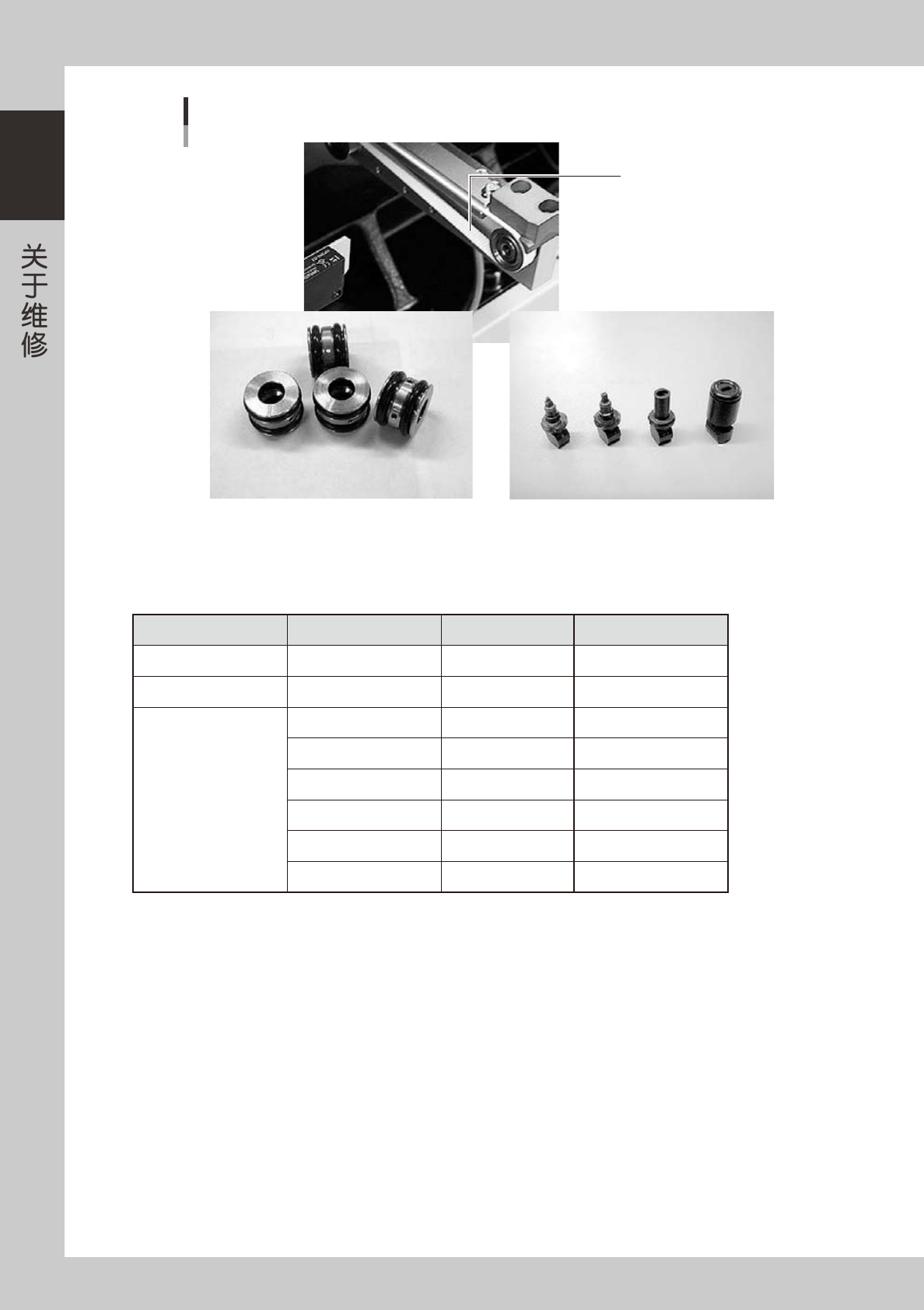

消耗品
选项商品
传送带
送料器气密接头 TypeA吸嘴
55102-F9-10
■ 消耗品一览
选项商品
名称 零部件名称 零部件编号 备注
传送带 BELT1,CONVEYOR KHW-M9129-00X 传送用
送料器气密接头 AIRJOINT KG2-M3407-A0X
TypeA 吸嘴
NOZZLE211AASSY
KGS-M7710-A1X
NOZZLE212AASSY
KGS-M7720-A1X
NOZZLE219AASSY
KGS-M7790-A0X
NOZZLE213A
KGS-M7730-00X
NOZZLE214AASSY
KGS-M7740-A0X
NOZZLE215AASSY
KGS-M7750-A0X
