1-4 1 消耗品 选项商品 传送带 送料器气密接头 TypeA吸嘴 55 1 0 2- F 9 -1 0 ■ 消 耗 品 一 览 选 项 商 品 名 称 零 部 件 名 称 零 部 件 编 号 备 注 传 送 带 B E L T 1 , C O N V E Y O R K H W - M 9 1 2 9 - 0 0 X 传 送 用 送 料 器 气 密 接 头 A I R J O I N T K G 2 - M 3 …
1-3
1
消耗品
YG100RB同捆品
排出器用过滤器
吸嘴弹簧片
Type215A前端用O形圈Type214A前端用O形圈
排出器用O形圈
加固用弹簧片
固定吸嘴弹簧片用的垫圈
排气站用过滤器
固定吸嘴弹簧片用螺钉
55101-F9-10
■ 消耗品一览
YG100RB 同捆品
名称 零部件名称 零部件编号 备注
吸嘴弹簧片 LEAF SPRING KG7-M7137-A0X
固定吸嘴弹簧片用螺钉 SCREW 90166-02J203 M2×L3
固定吸嘴弹簧片用垫圈 WASHER 90990-28J002
排出器用过滤器 FILTER K46-M8527-C0X
排出器用 O 形圈 O-RING 90990-17J010 T0.8, Φ7.5(Inner)
Type214A 吸嘴前端用 O 形圈 O-RING 90990-17J013 T1.9, Φ1.5(Inner)
Type215A 吸嘴前端用 O 形圈 O-RING 90990-17J015 T1.9, Φ8.8(Inner)
加固用弹簧片 PLATE, SPRING KGS-M714W-03X
仅限奇数贴装头
（1、3、5、7）使用
排气站用过滤器 FILTER KGR-M9934-F0X
1-4
1
消耗品
选项商品
传送带
送料器气密接头 TypeA吸嘴
55102-F9-10
■ 消耗品一览
选项商品
名称 零部件名称 零部件编号 备注
传送带 BELT1,CONVEYOR KHW-M9129-00X 传送用
送料器气密接头 AIRJOINT KG2-M3407-A0X
TypeA 吸嘴
NOZZLE211AASSY
KGS-M7710-A1X
NOZZLE212AASSY
KGS-M7720-A1X
NOZZLE219AASSY
KGS-M7790-A0X
NOZZLE213A
KGS-M7730-00X
NOZZLE214AASSY
KGS-M7740-A0X
NOZZLE215AASSY
KGS-M7750-A0X
1-5
1

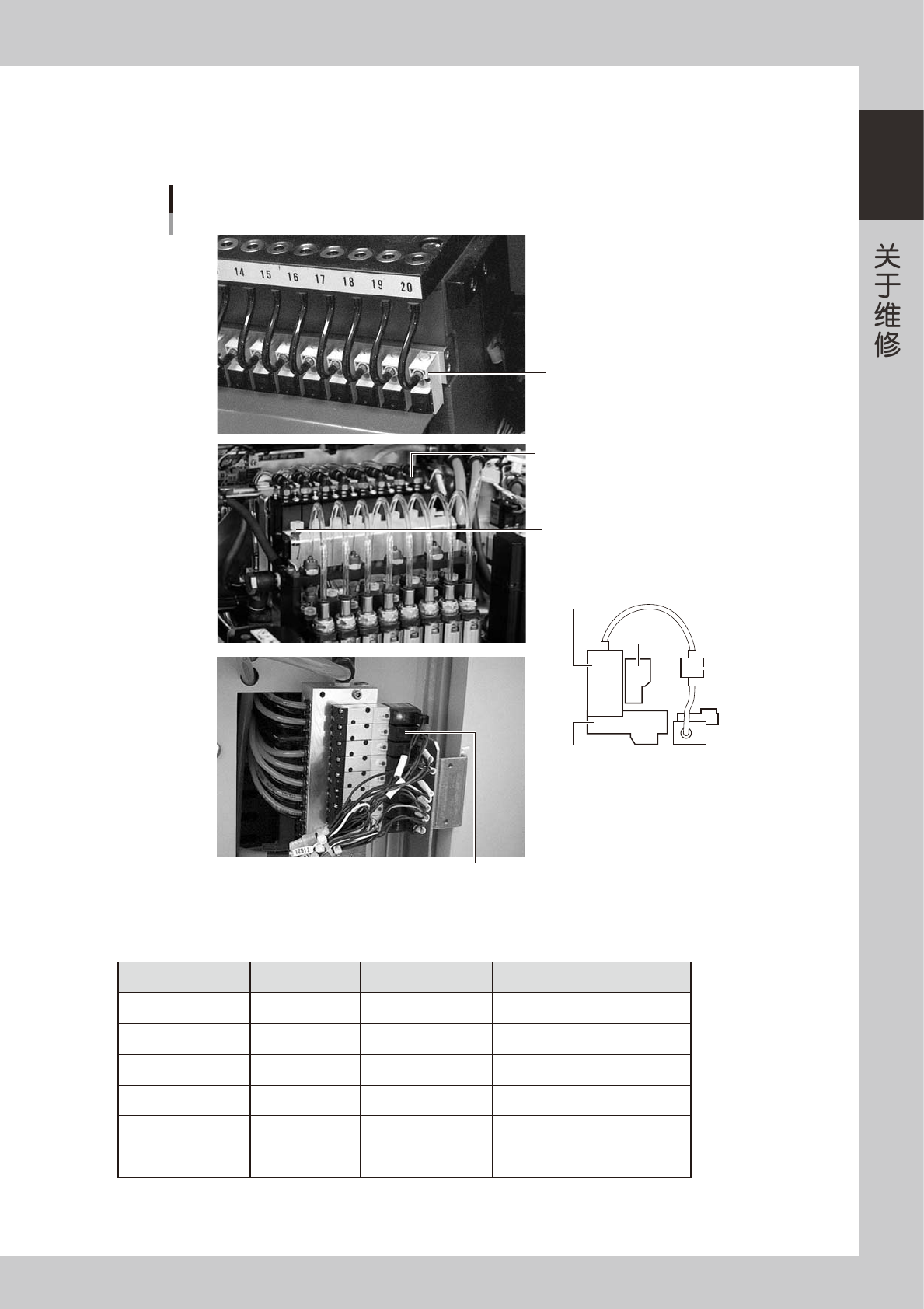

2.1.2 更换零部件 ( 故障时 )
本手册所指的更换零部件是指失去功能 ( 发生故障 ) 会使机器停止运行 , 更换后无须对机器实施调整的零部件。
本机中下列零部件的更换方法，将在后述第 4 章中作具体介绍。
需更换的零部件
故障时
控制阀＋排出器底盘
传送装置阀
喷气阀
送料器阀
控制阀
吸嘴轴排气用阀
排出器底盘
喷气阀
复式接头
55103-F9-10
■ 需更换的零部件一览表
故障时
名称 零部件名称 零部件编号 备注
送料器阀 VALVEKIT KGA-M37P0-00X 送料器驱动用
排出器 ASSY VALVEUNIT KGS-M7171-A0X 控制阀＋排出器底盘＋破坏阀
喷气阀 VALVE KM1-M7163-20X 真空破坏阀
传送装置阀 VALVE(SPARE) KG2-M8582-400 主挡板等
控制阀 VALVE KM1-M7163-30X 排出器用
吸嘴轴排气用阀 VALVE KGS-M7176-00X 排气封闭阀
