3.回弹状态的检查
检查吸嘴的回弹力度。可用手按吸嘴前端，如吸嘴能正常回弹，说明没有问题，反之，则会导致吸附错误和识别
错误的发生。
用手指按吸嘴前端
恢复原样
不能恢复原样
吸嘴的回弹状态
OK NG
55205-F9-00
吸嘴基座的回弹状态
吸嘴基座
55206-F9-00
c
注意
检查吸嘴基座的回弹状态时，必须取下吸嘴。如吸嘴基座的回弹状态不良，务必实施第 3 章「2.1吸嘴基座的清洁‧加油」的作业。
2-6
2

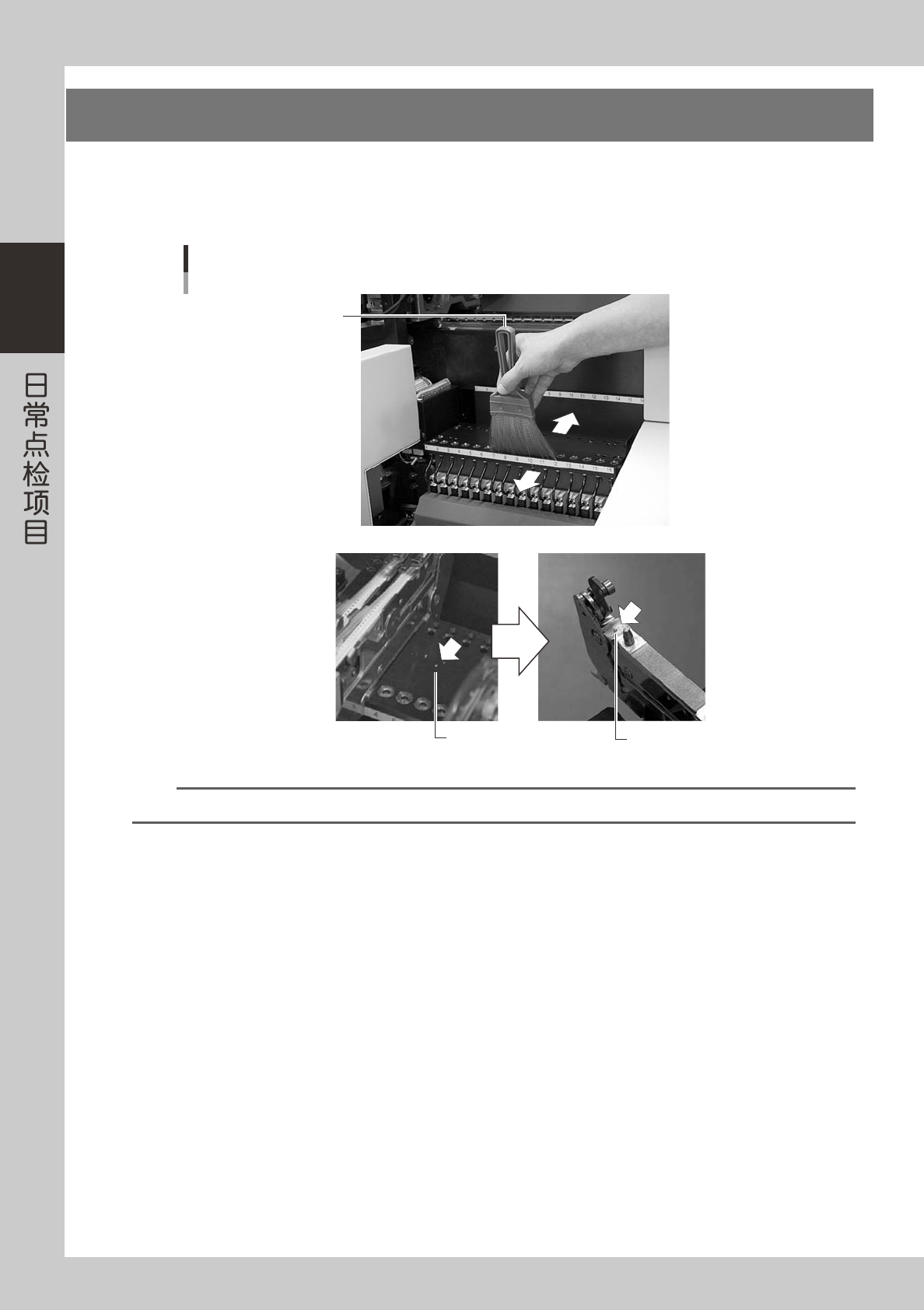

4.送料器架的清洁
用随机附带的软刷清扫送料器架。
如果芯片、异物掉在送料器架上，安装送料器时，芯片、异物会被夹入送料器。这是导致吸附位置发生偏移的
重要原因。为了防止该现象的发生，必须定期进行点检和清扫。
芯片
被粘住的芯片
清扫用软刷
送料器架的清扫
55207-F9-00
参考
掉在送料器架上的芯片及尘屑，可以扫至送料器架后面的孔中。
2-7
2
5.相机照明的清洁
如果相机粘有灰尘，可能造成元件识别错误。为了防止这一现象发生，必须定期对相机进行点检和清洁。
e
为了安全作业，务必使机器处于紧急停机状态或关闭机器的电源开关。
1
用光学仪器专用软刷清扫相机透明罩上
的灰尘。
55208-F9-00
参考
光学仪器专用软刷与出厂贴片机同捆包装。
2
用无尘布擦拭相机透明罩。
用浸有镜头清洁剂的无尘布擦拭相机透明罩。
55209-F9-00
n
要点
务必使用不起尘的无尘布。
镜头清洁剂与出厂贴片机同捆包装。不要使用其它清洁剂。
用光学仪器专用软刷清扫灰尘
Step 1
光学仪器专用软刷
用无尘布擦拭相机透明罩
Step 2
无尘布
