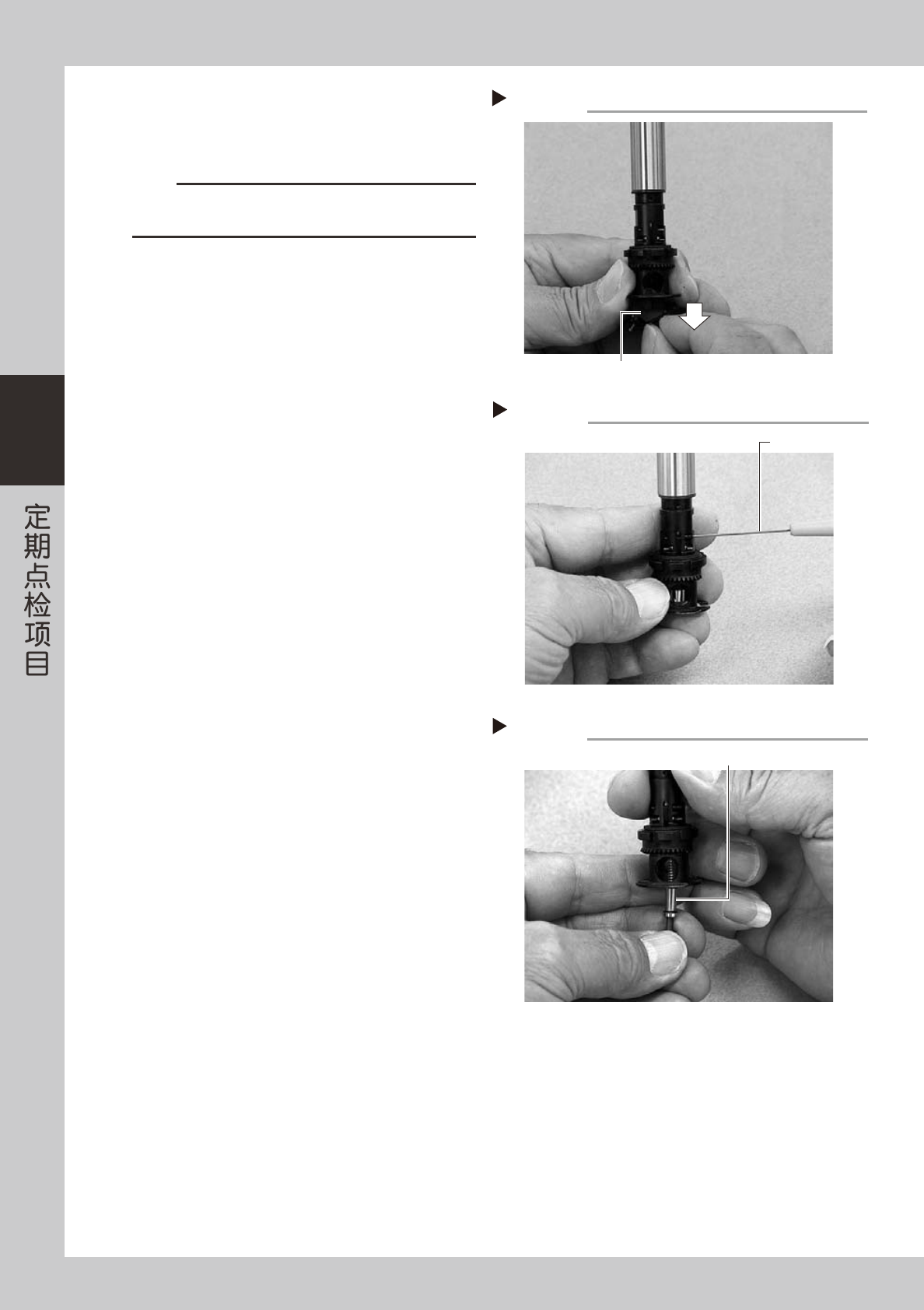

3-4
3
6
取出 FNC 吸嘴 ASSY。
向下拉 FNC 吸嘴 ASSY，从贴装头取出。
55308-F9-10
c
注意
必须将拆下的各 FNC 贴装头的吸嘴 ASSY、伞齿轮、伞齿轮轴
按贴装头分别放置，不要与其他贴装头的零件混在一起。
7
取出 FNC 锁定针。
1. 用专用六角扳手（0.7）旋松锁定针凸轮的挡块
用固定螺钉。（直至凸轮陷入的位置。）
2. 为了防止锁定针掉落，边用手按着锁定针边使
锁定针凸轮陷入轴内。
取出锁定针和弹簧。
55309-F9-10
55359-F9-00
旋松固定螺钉
Step 7-1
专用六角扳手
FNC吸嘴ASSY的拆卸
Step 6
FNC吸嘴ASSY
取出锁定针和弹簧
Step 7-2
取出锁定针和弹簧

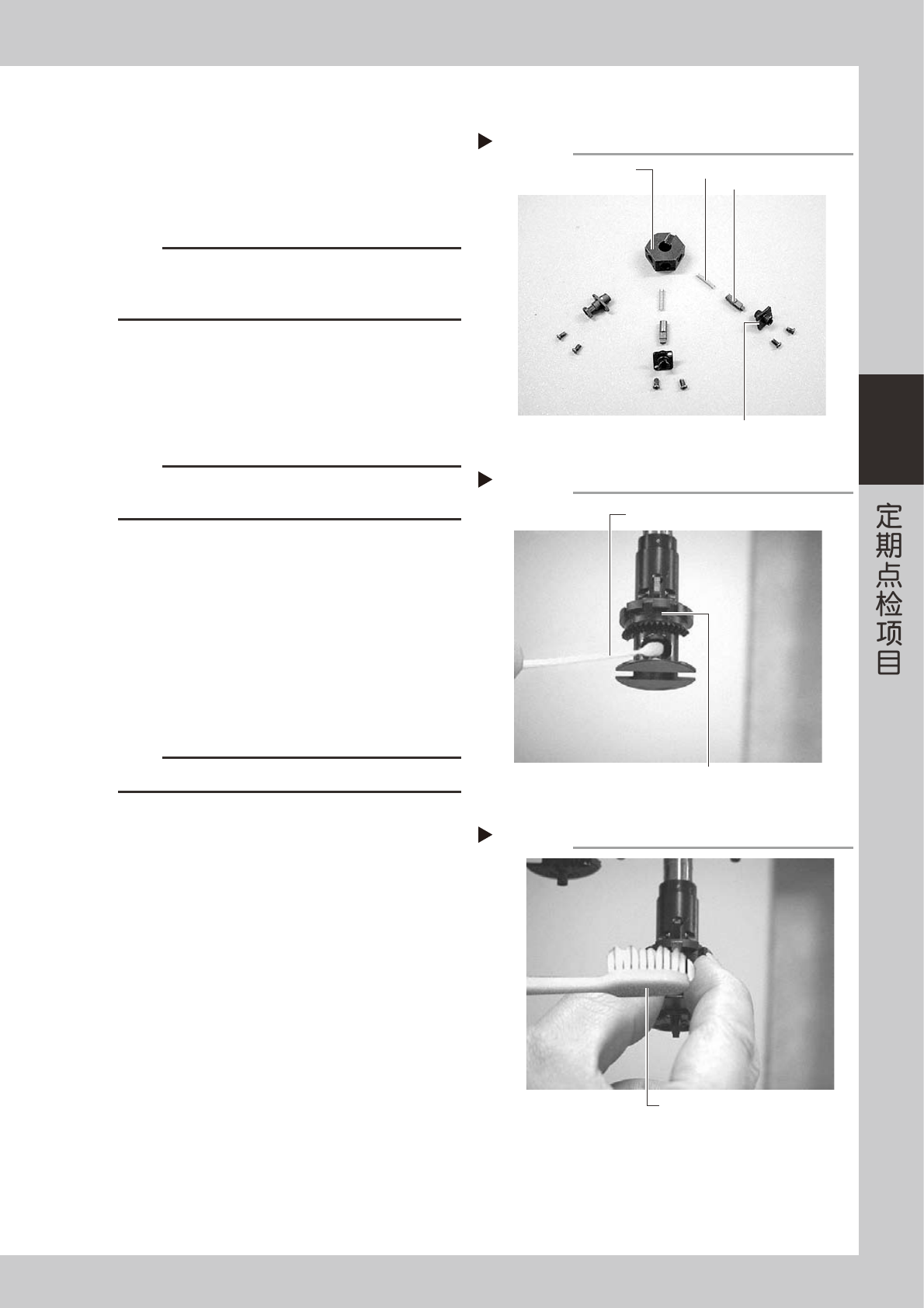

3-5
3
1.2.2 FNC 吸嘴 ASSY 的拆开清洁
1
拆开 FNC 吸嘴 ASSY。
用十字螺丝刀 (No.0 或 No.0.00) 取下吸嘴的固定
螺钉，从 FNC 吸嘴 ASSY 拆下吸嘴和弹簧。
55310-F9-00
c
注意
螺丝刀头的尺寸因品牌不同而存在些许差异，需使用符合
固定螺钉尺寸的螺丝刀。
吸嘴内有用于回弹的弹簧，注意不要丢失。
2
将拆下的零件浸在酒精中清洗。
将吸嘴、弹簧、吸嘴托座、吸嘴块、伞齿轮、轴和
精密贴装头用吸嘴浸入酒精容器中清洗。浸渍时间
控制在 3 〜 5 分钟左右。( 浸渍间可实施第 3 步
(Step3) 的清洁作业。)
c
注意
禁止将嵌于吸嘴的 O 形圈浸入酒精溶液。
因为 O 形圈变形后不再适用。
3
清洁安装 FNC 吸嘴 ASSY 的轴孔。
在第 2 步 (Step2) 浸渍间，可以按下列步骤清洁
刻度指示架的安装 FNC 吸嘴 ASSY 用的轴孔。
1. 用浸有酒精的棉棒清洁孔部，再用气枪
(KU4-M8590-00X) 吹干。
2. 用浸有酒精的牙刷清洁刻度指示架的大伞齿轮，
再用气枪 (KU4-M8590-00X) 吹干。
55311-F9-10
55312-F9-10
c
注意
必须使用无尘棉棒。
FNC吸嘴ASSY的拆开
Step 1
吸嘴托座
吸嘴块
弹簧
吸嘴前端部
Type211F
Type212F
Type213F
刻度指示架的清洁1
Step 3-1
刻度指示架
用浸有酒精的棉棒清洁
刻度指示架的清洁2
Step 3-2
用浸有酒精的牙刷清洁伞齿轮

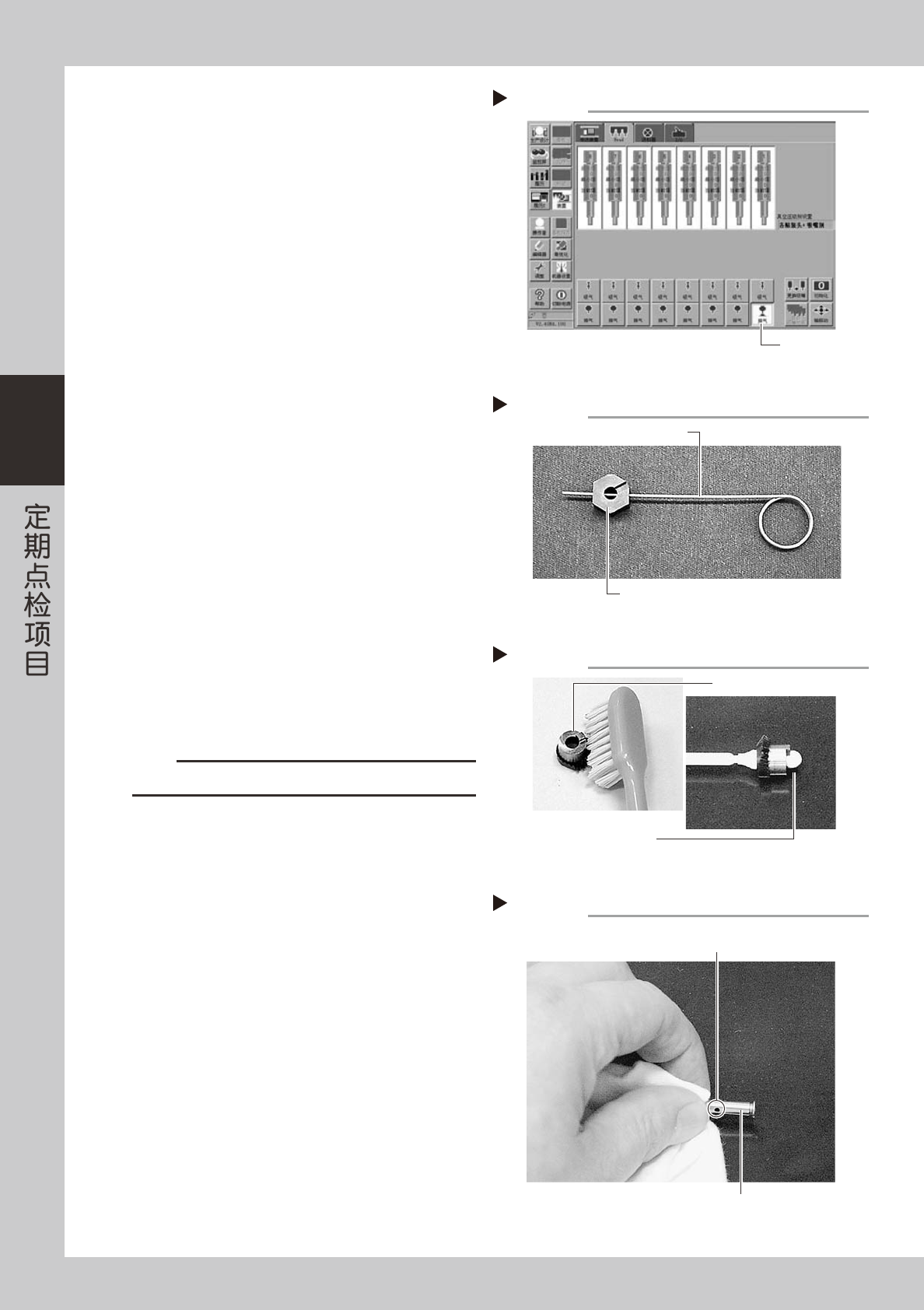

3-6
3
4
对多槽轴内部进行排气清洁。
按 [ 装置 ]-「Head」选项卡画面的 [ 排气 ] 按钮，
对多槽轴内部实施气排屑。
56300-F9-00
5
从酒精容器中取出浸渍的零件并实施
清洁作业。
1. 用针状穿孔器等清洁吸嘴块。
2. 用无尘布、软刷、棉棒等清洁伞齿轮的齿轮部、
孔和表面。
3. 用针状穿孔器、无尘布等清洁伞齿轮轴中央部
的孔和表面。
4. 用无尘布擦拭其他零件。
55313-F9-00
55314-F9-00
55315-F9-00
6
吹干已洗净的零件。
用气枪 (KU4-M8590-00X) 充分吹干已洗净的零件。
7
检查吸嘴的清洁状态。
检查已洗净的吸嘴前端是否有堵塞、缺损、粘附
异物的现象。
· 如果吸嘴前端的堵塞现象没有得到解决，可以
再次清洗或用针状穿孔器 (KV8-M8883-A0X)
进行清洁。
· 如果吸嘴缺损或粘附异物的现象不能得到解决，
则需更换吸嘴。
8
组装 FNC 吸嘴。
将吸嘴组装回原状。
c
注意
不要忘记装入回弹用的弹簧。
按[排气]按钮，进行气排屑
Step 4
[排气]按钮
吸嘴块的清洁
Step 5-1
吸嘴块
针状穿孔器
伞齿轮的清洁
Step 5-2
伞齿轮
用棉棒清洁伞齿轮的孔
伞齿轮轴的清洁
Step 5-3
伞齿轮的轴
用针状穿孔器
清洁轴中央的孔
