3-9 3 1 . 2 . 3 F N C 锁 定 针 的 清 洁 Y G 1 0 0 R A 的 F N C 贴 装 头 内 部 ， 使 用 锁 定 针 （ 防 止 转 动 ） 对 F N C 吸 嘴 A S S Y 进 行 定 位 。 如 果 该 锁 定 针 和 其 插 入 部 积 有 灰 尘 ， 容 易 发 生 吸 附 错 误 。 因 此 ， 建 议 根 据 生 产 时 间 ， 在 拆 卸 清 洁 F N C 吸 嘴 A …
3-8
3
r

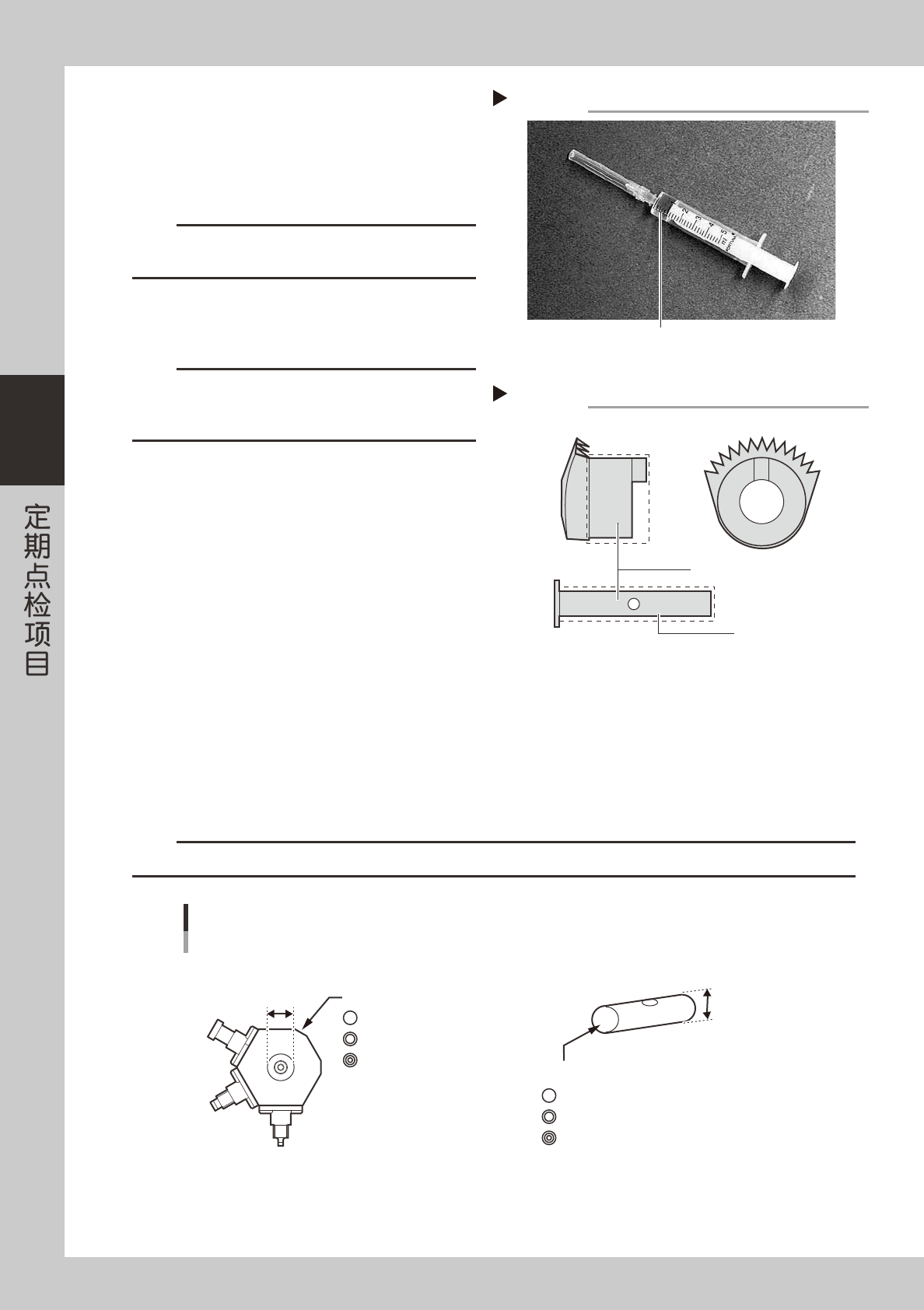

给伞齿轮、轴、吸嘴回弹部加油。
用注油器 (KV8-M8870-00X) 给伞齿轮的内侧和轴
各加 1 滴涡轮机油 (VG32)，再用手指涂抹均匀。
55316-F9-00
55317-F9-00
c
注意
不要给伞齿轮的齿轮部加油。因为如果黏附了异物，会夹带
到齿轮内部。
t
组装 FNC 吸嘴 ASSY。
用十字螺丝刀将吸嘴组装回吸嘴块。
c
注意
螺丝刀头的尺寸因品牌不同存在些许差异，需使用符合螺钉
尺寸的螺丝刀。
吸嘴内有回弹用弹簧，注意不要丢失。
■更换伞齿轮轴（SHAFT_1）的注意事项
在维修保养作业中，单独更换伞齿轮（SHAFT_1）时，必须注意 NOZZLEASSY 和 SHAFT_1 的配套使用。NOZZLEASSY 和
SHAFT_1 分别标有识别记号（○，◎等），并按内径值分为 3 个等级。使用时，必须将相同识别记号的 NOZZLEASSY 和
SHAFT_1 进行配套组合。
c
注意
如没有配套使用 NOZZLEASSY 和 SHAFT_1，可能导致动作不良和吸附时发生真空泄露。
4mm
4mm
4mm
NOZZLE ASSY
按内径分成3个等级
识别记号
KV8-M71R1-10X mm
KV8-M71R1-20X 4mm
KV8-M71R1-30X 4mm
SHAFT_1
按外径分成3个等级
识别记号
NOZZLE ASSY 和 SHAFT_1的配套组合
55356-F9-00
注油器
Step 14
涡轮机油(VG32)
伞齿轮加油部
Step 9-1
轴
加1滴油
3-9
3

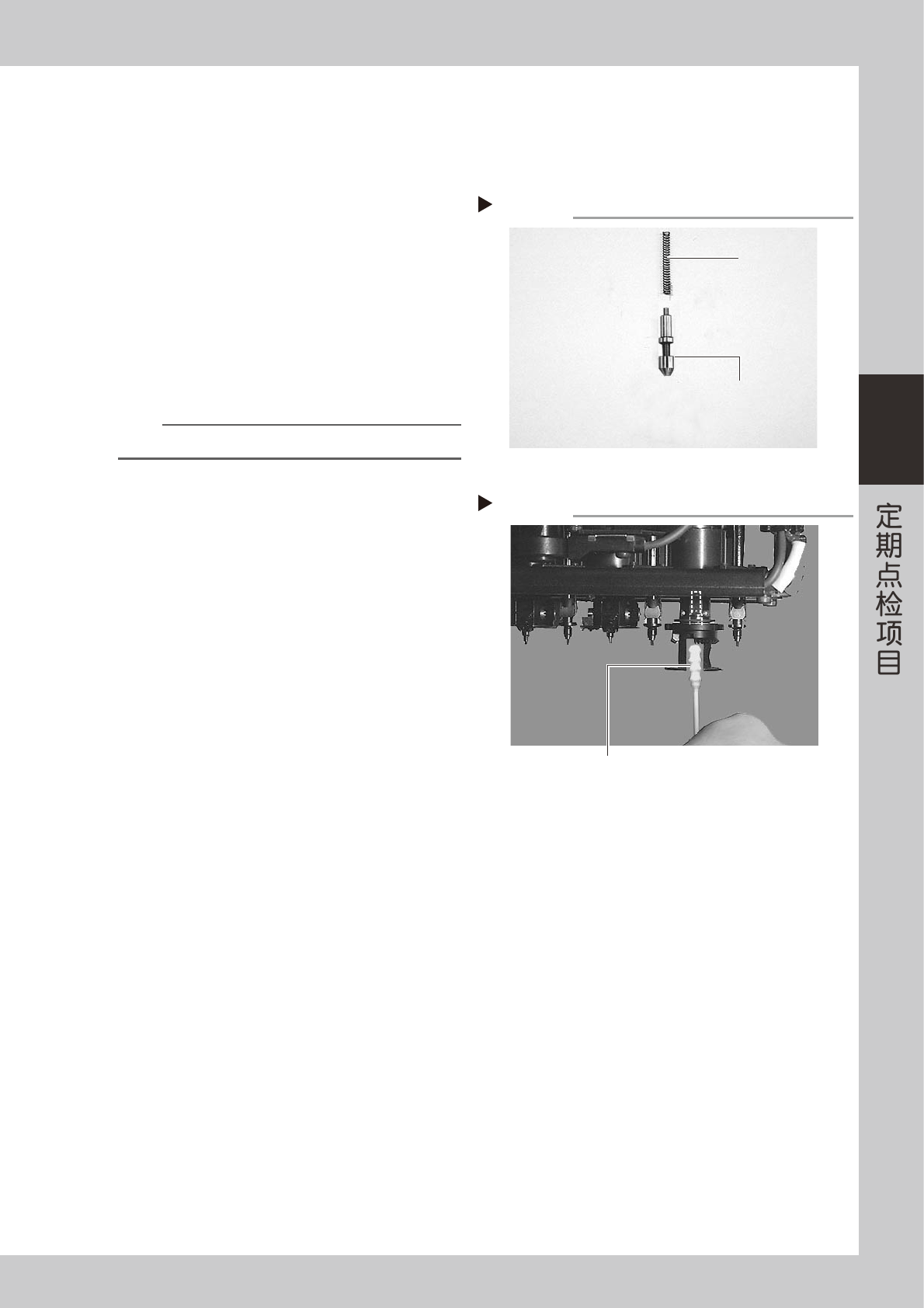

1.2.3 FNC 锁定针的清洁
YG100RA 的 FNC 贴装头内部，使用锁定针（防止转动）对 FNC 吸嘴 ASSY 进行定位。如果该锁定针和其插入部
积有灰尘，容易发生吸附错误。因此，建议根据生产时间，在拆卸清洁 FNC 吸嘴 ASSY 时，对 FNC 锁定针和其
插入部也进行清洁。
1
清洁 FNC 锁定针和弹簧。
用浸有酒精的无尘布擦拭 FNC 锁定针和弹簧。
55318-F9-00
2
清洁 FNC 锁定针的插入部。
1. 用气枪对多槽轴的 FNC 锁定针插入部的空气
通道进行气排屑。
2. 用浸有酒精的无尘棉棒（波浪形）伸入 FNC
锁定针插入部内部进行清洁。
55319-F9-00
参考
使用市面销售的波浪形棉棒 ( 粗细在 4mm 以内 )。
3
给 FNC 锁定针加油。
用注油器 (KV8-M8870-00X) 给 FNC 锁定针加 1 〜
2 滴涡轮机油 (VG32)，并用手指涂抹均匀。
4
组装 FNC 锁定针和弹簧。
参阅下项「1.2.4FNC 吸嘴 ASSY 的安装」。
拆下的FNC锁定针和弹簧
Step 1
FNC锁定针
弹簧
FNC锁定针插入部的清洁
Step 2
用浸有酒精的棉棒擦拭
3-10
3

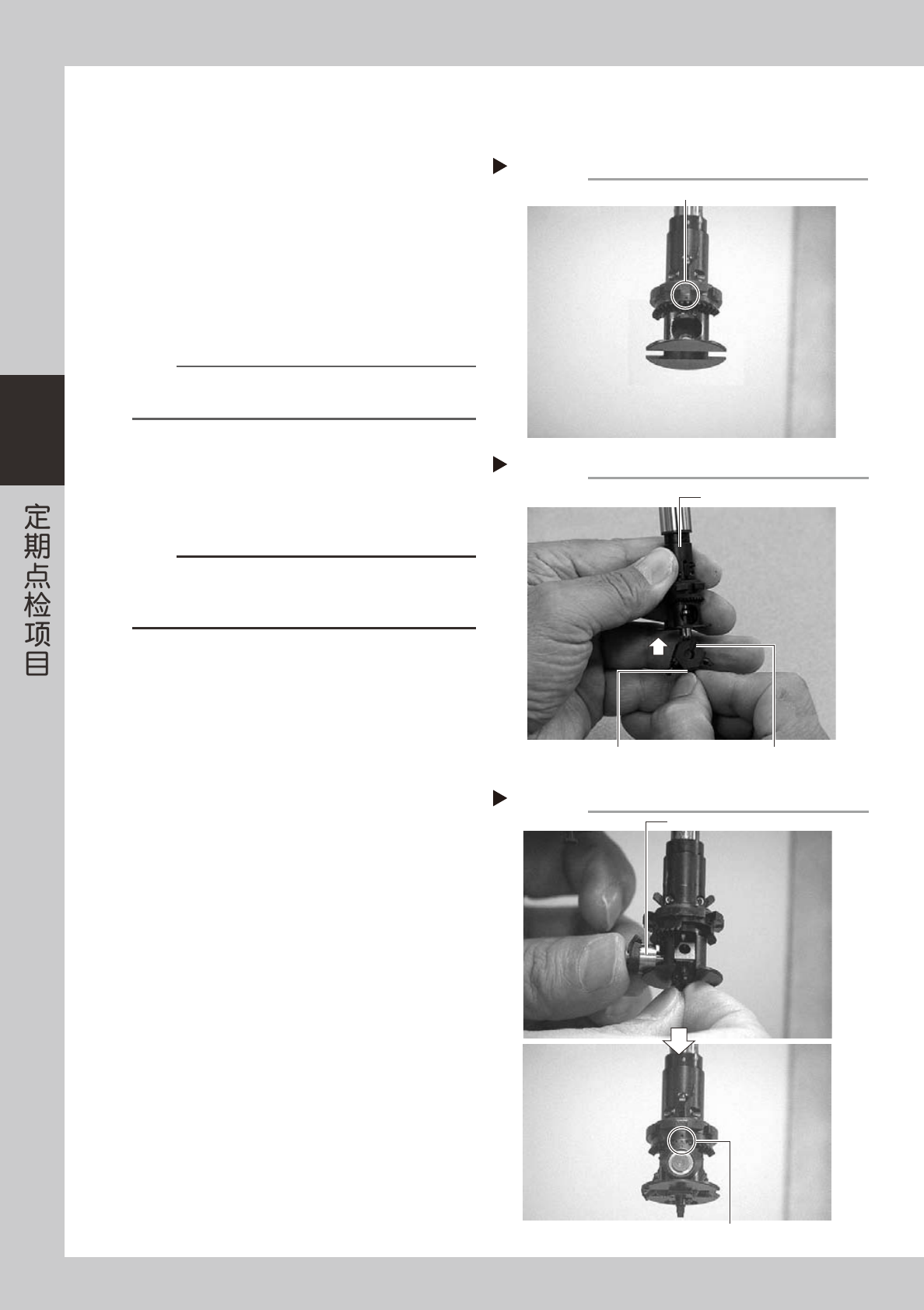

1.2.4 FNC 吸嘴 ASSY 的安装
完成 FNC 吸嘴 ASSY 和 FNC 锁定针的清洁后，将 FNC 吸嘴 ASSY 安装回贴装头。
1
将刻度指示架中央的标记朝向正面。
55320-F9-10
2
组装 FNC 吸嘴 ASSY。
按弹簧、FNC 锁定针、FNC 吸嘴 ASSY 的顺序，
依次插入刻度指示架内。此时，须将 FNC 吸嘴
ASSY 的切口面向正面，Type212F 吸嘴朝向下方，
将各零件向上插入刻度指示架。
55321-F9-10
n
要点
插入 FNC 锁定针时，务必确认刻度指示架上部的凸轮处于
向上折叠的状态。
3
将伞齿轮和轴插入 FNC 吸嘴 ASSY 的
孔中。
此时，须将刻度指示架的标记对准伞齿轮的标记。
55322-F9-10
c
注意
安装时，不要错误组合从各 FNC 贴装头拆下的吸嘴 ASSY、
轴、伞齿轮。如果错误组合，会导致伞齿轮越转越沉，或使
吸附质量下降。
将标记朝向正面
Step 1
该标记面向正面
Step 2
FNC吸嘴ASSY的插入
将Type212F吸嘴朝向下方插入 切口部分
刻度指示架
伞齿轮和轴的插入
Step 3
插入轴
对准该标记
