3-12 3 5 检 查 组 装 状 况 。 1 . 组 装 F N C 吸嘴 A S S Y 后 ， 按 [ 装 置 ]- 「 H e a d 」 选 项 卡 画 面 的 [ H e a d ] 按钮 ， 降 下 已 组 装 F N C 吸 嘴 AS S Y 的贴 装 头 。 2 . 用 手 指 按 下 F N C 锁定 针 的 凸 轮 。 按 下 该 凸 轮 ， 其 内 部 的 F N C 锁定 针 的 锁 定 状 …
3-11
3
4
固定 FNC 贴装头 ASSY。
1. 转动刻度指示架，使伞齿轮面向反方向。
2. 将伞齿轮轴的切口面置于水平，对准轴的沟槽，
插入挡块。用六角扳手（1.5）拧紧固定螺栓，
固定挡块。
3. 转动多槽轴，使伞齿轮面向正面。在拔出多槽
轴的状态下，用专用六角扳手（0.7）拧紧锁定
针凸轮挡块用固定螺钉。
55323-F9-10
55324-F9-10

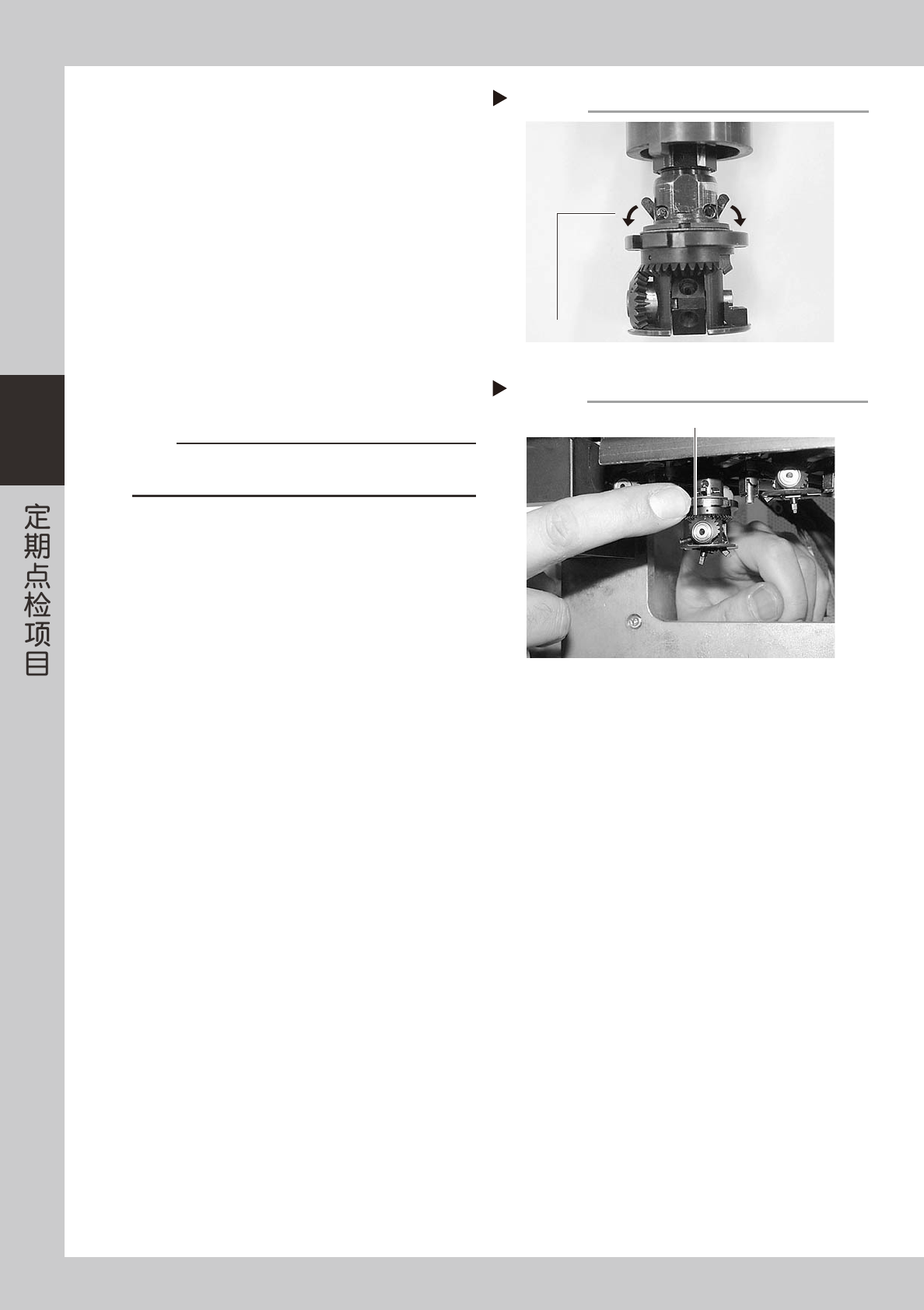

锁定针凸轮挡块的固定
Step 4-3
专用六角扳手
FNC吸嘴ASSY的固定
Step 4-2
将轴的切口面水平向下
用六角扳手固定挡块
3-12
3
5
检查组装状况。
1. 组装 FNC 吸嘴 ASSY 后，按 [ 装置 ]-「Head」
选项卡画面的 [Head] 按钮，降下已组装 FNC
吸嘴 ASSY 的贴装头。
2. 用手指按下 FNC 锁定针的凸轮。
按下该凸轮，其内部的 FNC 锁定针的锁定状态
被解除，用手可以转动伞齿轮。
3. 在按下凸轮的状态下转动大伞齿轮，检查小伞
齿轮 (FNC 吸嘴 ASSY) 是否与大伞齿轮顺畅连
动旋转。
55325-F9-00
55326-F9-00
6
确认吸嘴更换动作。
按 [ 装置 ]-「Head」选项卡画面的 [ 更换吸嘴 ] 按钮，
实施吸嘴更换，确认更换动作是否正常进行。
c
注意
装配了吸嘴交换站 ( 选项装置 ) 的贴片机，务必解除紧急停机
状态、确认安全后，进行吸嘴更换作业。

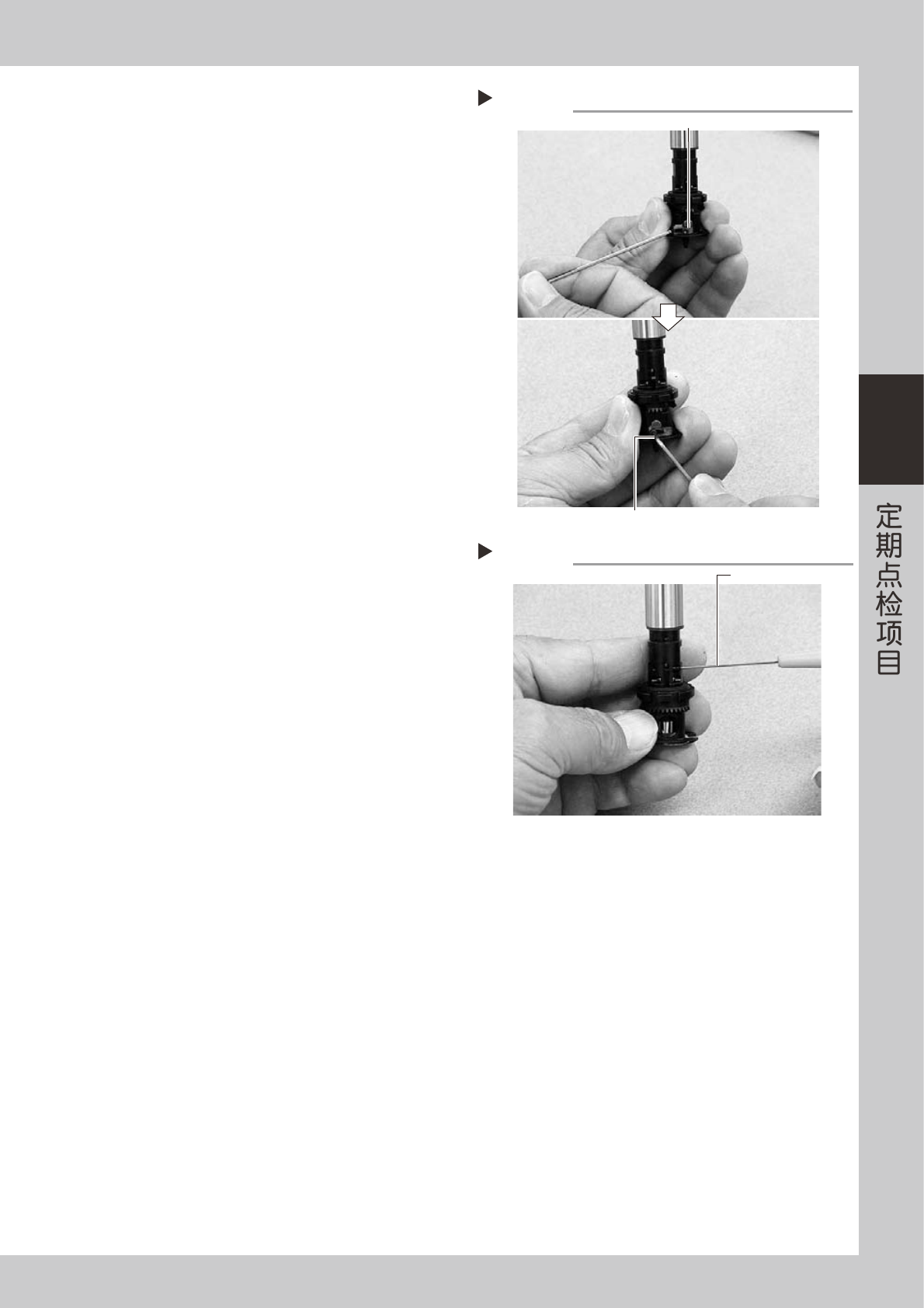

FNC锁定针的解除
Step 5-2
按下凸轮
伞齿轮的确认
Step 5-3
转动大伞齿轮，确认动作是否正常
3-13
3
2.每月或隔月
本节以点检后的清洁及加油为中心作具体说明。
2.1 吸嘴基座的清洁 · 加油
如果吸嘴基座部的回弹状态不佳，会直接影响吸附、识别、贴装等各方面的质量。因此，必须定期 ( 隔月 ) 用 IPA
或乙醇等 ( 以后通称酒精 ) 清洗吸嘴基座部、加涡轮机油并确认回弹状态是否顺畅，以保证机器正常运行。
e
1
按紧急停机按钮。
为了安全作业，必须使机器处于紧急停机状态。
2
拆下吸嘴并降下贴装头。
从要清洁的贴装头上拆下吸嘴后，按 [ 装置 ]-「Head」
选项卡画面的［Head］按钮，使贴装头下降。
3
将吸嘴基座浸入酒精中清洗。
1. 在贴装头的下方垫上无尘布。
2. 准备直径 10mm 左右的容器并注入八成 IPA。
3. 将注入 IPA 的容器接近吸嘴基座，使整个吸嘴
基座浸入 IPA 数秒后取出。
4. 移开 IPA 容器，用手指上下按动吸嘴基座数次。
55327-F9-00
4
再次浸入酒精容器中清洗。
反复进行第 3 步 (Step3) 和第 4 步 (Step4) 的作业，
直至回弹动作恢复正常为止。
5
用喷气吹散异物。
将气枪插入气密接头进行喷气。喷气时，可用
无尘布按住贴装头前端。
6
给回弹部加油后确认回弹动作。
用吸嘴基座部专用注油器给吸嘴基座的回弹部
加涡轮机油后，用手指上下按动吸嘴基座数次，
确认回弹动作是否顺畅。
55328-F9-00
7
擦去多余的油分。
用无尘布擦去多余的油分。

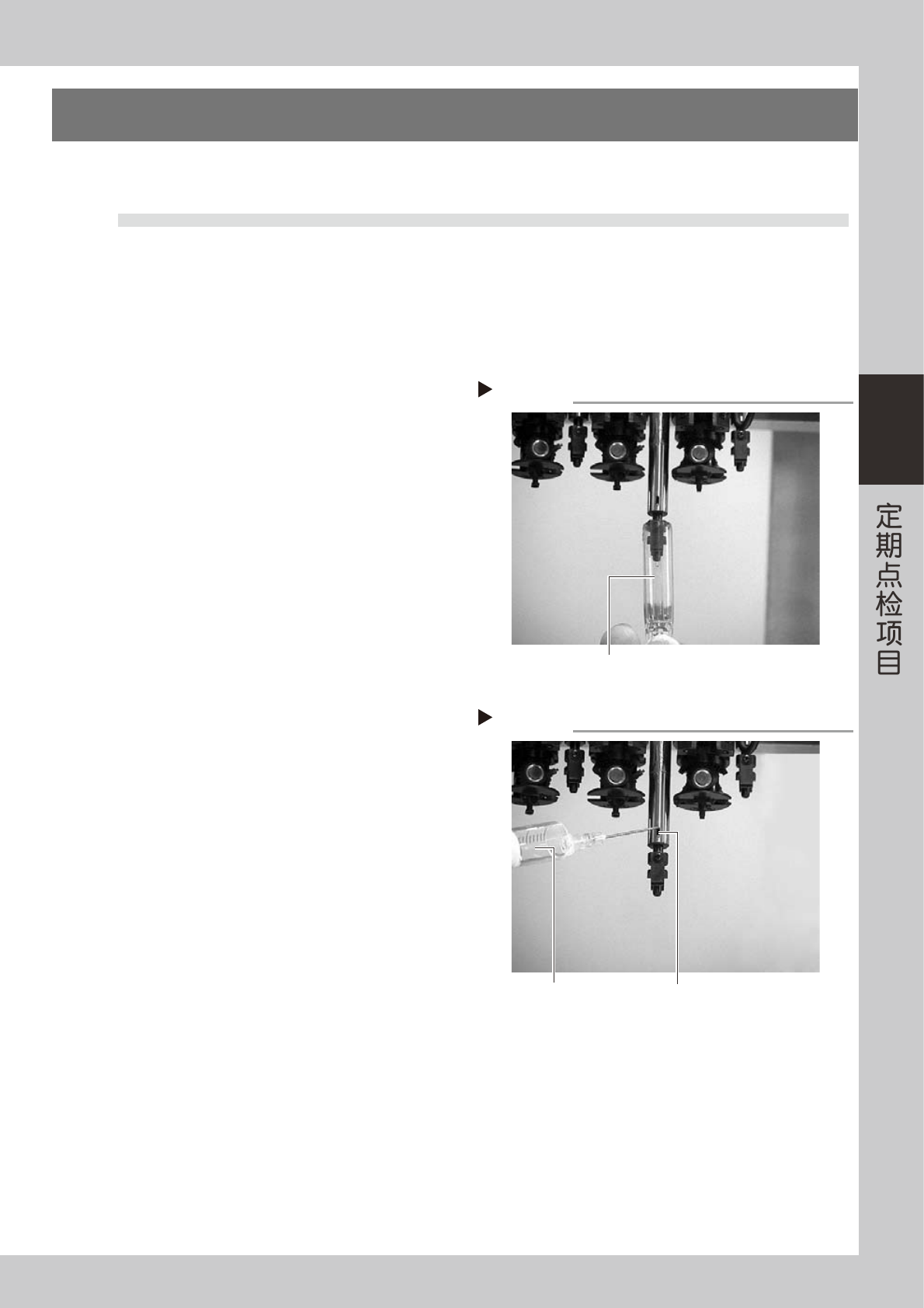

吸嘴基座的清洗
Step 3
注入酒精的容器
吸嘴基座部的加油
Step 6
在此处加油
吸嘴基座部专用注油器
