3-22 3 2 . 5 相 机 镜 头 · 照 明 装 置 的 清 洁 相 机 镜 头 和 照 明 装 置 ， 容 易 因 灰 尘 等 而 脏 污 ， 建 议 定 期 对 相 机 镜 头 和 照 明 装 置 进 行 清 洁 。 为 了 安 全 ， 作 业 时 必 须 确 认 机 器 是 否 处 于 紧 急 停 机 状 态 或 机 器 的 电 源 是 否 已 经 关 闭 。 c 注意 清洁时，注意不要用力太大。如用力太大会影响相机…
3-21
3
■过滤器的清洁
1
取出过滤杯。
参照前项「过滤杯的清洁」。
2
取出空气过滤器。
转动白色部分 ( 从上往下看时的顺时针方向 ) 取出
空气过滤器。
55338-F9-10
3
清洁空气过滤器的污垢。
用气枪吹散空气过滤器的污垢，如污垢严重无法
除去，必须更换空气过滤器。
4
安装空气过滤器。
转动白色部分将空气过滤器安装在原来位置。
55339-F9-10
5
安装过滤杯。
n
要点
按与上述相同的步骤，实施烟雾过滤器的清洁。
取出空气过滤器
Step 2
旋转该处取出过滤器
空气过滤器的安装
Step 4
过滤器
3-22
3
2.5 相机镜头 · 照明装置的清洁
相机镜头和照明装置，容易因灰尘等而脏污，建议定期对相机镜头和照明装置进行清洁。为了安全，作业时必须
确认机器是否处于紧急停机状态或机器的电源是否已经关闭。
c
注意
清洁时，注意不要用力太大。如用力太大会影响相机的光轴调节精度。
■多视觉相机
多视觉相机的镜头和照明装置在透明罩的内侧，一般不需要清洁。当透明罩脏污时，需清洁透明罩。( 参照第 2 章「5.相机
透明罩的清洁」)
■侧面视觉相机
配备了侧面视觉相机 ( 选项装置 ) 的贴片机，必须清洁侧面视觉相机的镜头和照明扩散板的表面。
1
用光学仪器专用软刷清扫镜头上的灰尘。
2
用棉棒擦拭镜头。
用随机附带的棉棒浸数滴镜头清洁剂，擦拭镜头的
表面。
55340-F9-00
3
用棉棒擦拭照明扩散板。
侧面视觉相机用的照明扩散板面朝相机，安装在
贴装头部正面的托座上。用随机附带的棉棒，浸
数滴镜头清洁剂擦拭照明扩散板。
55341-F9-00
参考
侧面视觉相机是从侧面对吸嘴前端元件的吸附姿态进行图像
识别的。如果吸嘴前端粘附着污垢，会发生识别错误。关于
吸嘴的清洁方法，参阅本章「1.1 〜 1.2」的内容。
镜头的清洁
Step 2
浸有镜头清洁剂的棉棒
照明扩散板的清洁
Step 3
照明扩散板（内侧）
3-23
3

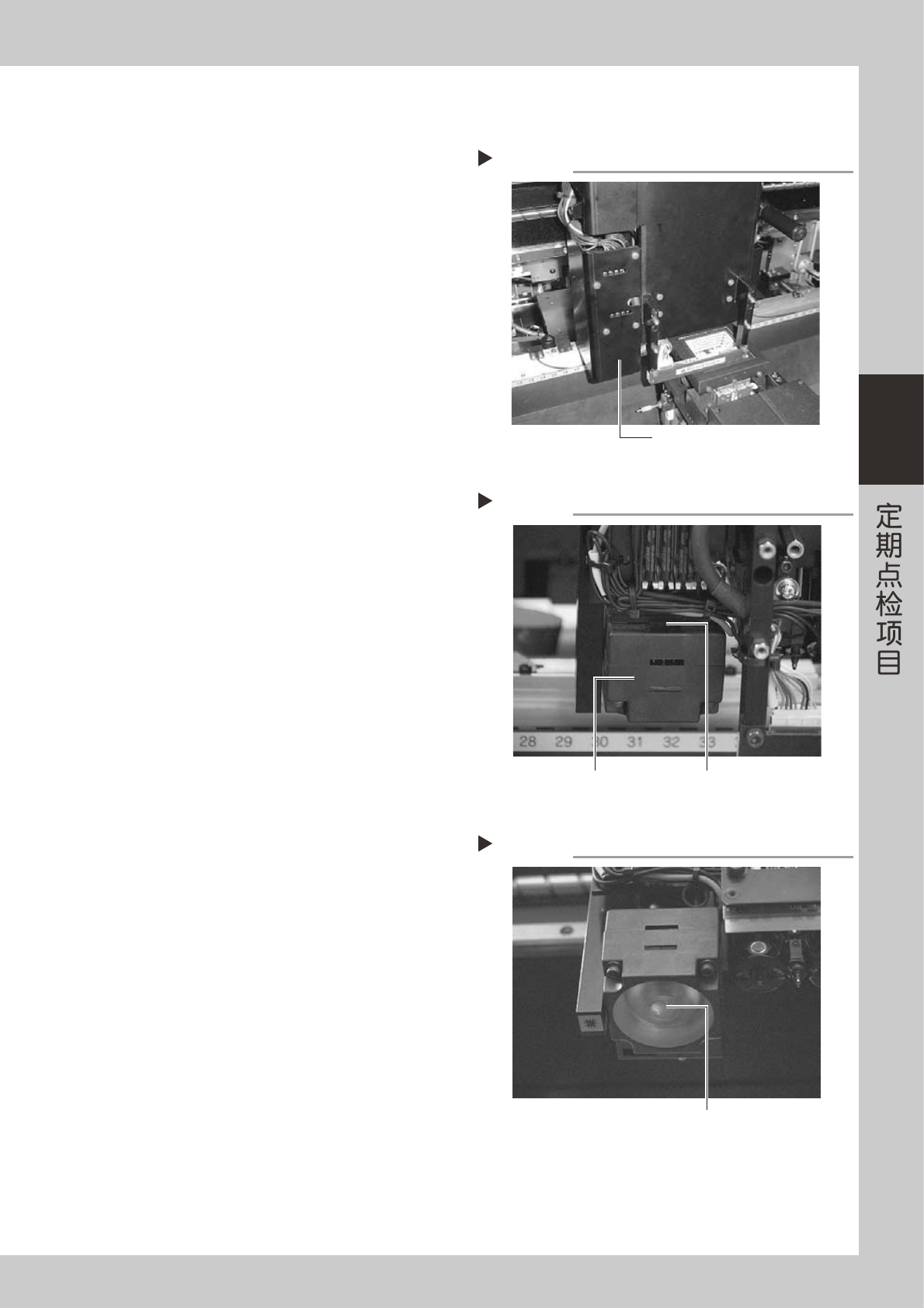

■基准标记识别相机
基准标记识别相机安装在贴装头部的左侧。清洁该相机的照明装置。
1
拆下相机的外罩。
拆下固定基准标记识别相机外罩的螺钉，取下相机
的外罩。
55342-F9-00
2
用光学仪器专用软刷清扫半透明镜上的
灰尘。
照明装置的上部，安装着相机同轴照明用的
半透明镜。
3
用棉棒擦拭半透明镜。
用随机附带的棉棒浸数滴镜头清洁剂，擦拭半透明
镜的表面。
55343-F9-00
4
用无尘布擦拭照明装置下部的扩散板。
用滴有数滴镜头清洁剂的无尘布，擦拭照明装置
下部的扩散板。
55344-F9-00
5
安装相机外罩。
相机外罩的拆卸
Step 1
拆下该外罩
半透明镜的清洁
Step 2&3
半透明镜
照明装置
照明扩散板的清洁
Step 4
照明扩散板
