3-25 3 2 . 6 各 轴 的 螺 旋 丝 杆 及 线 性 导 轨 的 点 检 按 照 下 列 内 容 ， 点 检 X , Y , W 轴 螺 旋 丝 杆 及 线 性 导 轨 。 X , Y 轴 装 有 润 滑 油 飞 散 防 止 用 外 罩 ， 点 检 时 先 将 外 罩 取 下 后 再 实 施 点 检 作 业 。 参考 润滑油飞散防止用外罩的取出方法，参阅前述的「2.2.1 X，Y，W 轴螺旋丝杆的清洁 ‧ 加油」 。…
3-24
3

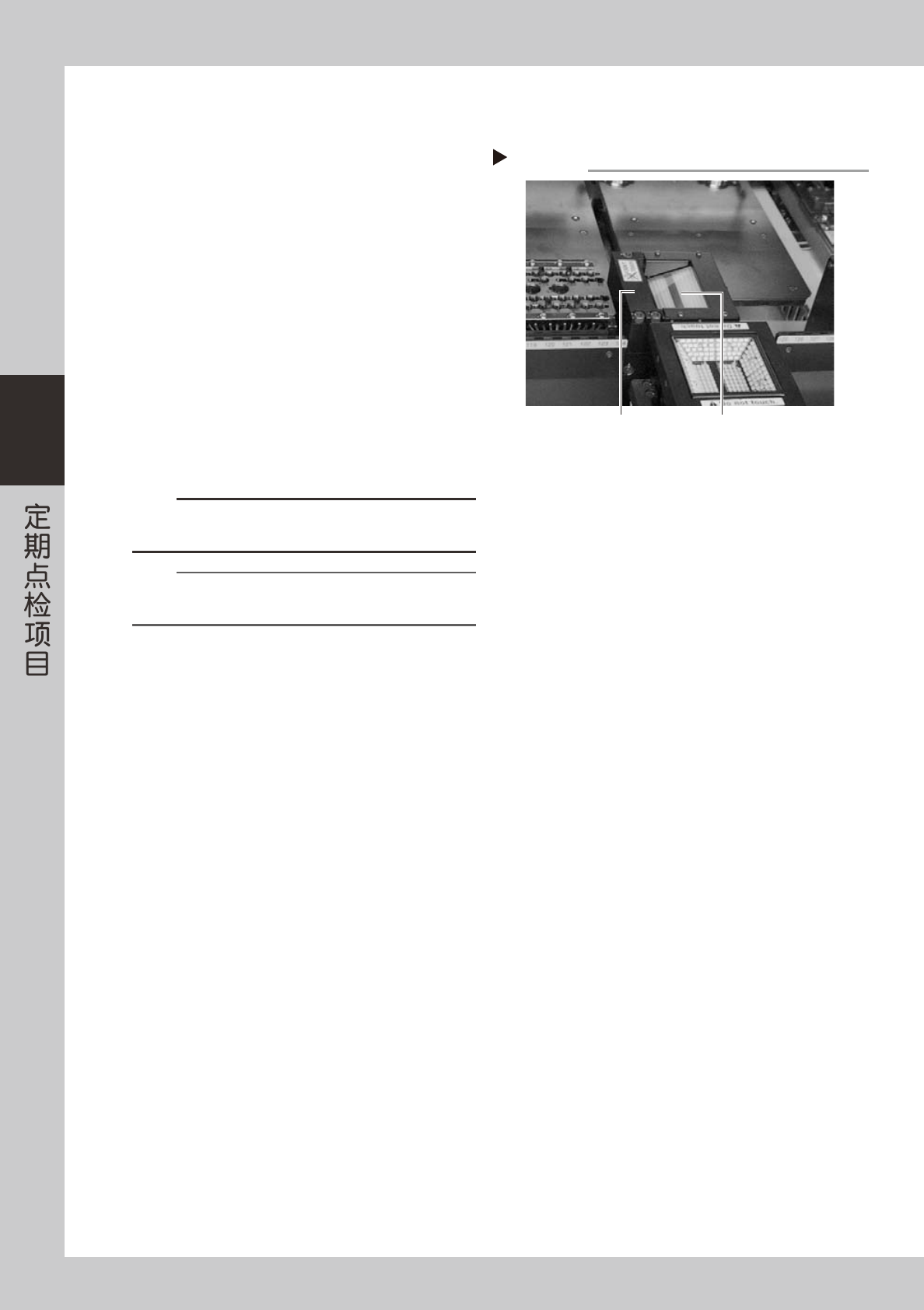

■共面检测仪相机
配备了共面检测仪用相机 ( 选项装置 ) 的贴片机，须清洁该相机的照明扩散板和半透明镜的表面。
1
确认是否脏污。
1. 确认相机上部的照明扩散板上是否粘附灰尘和
污物。
2. 从斜上方目视相机内部，可以看见半透明镜和
映在该镜面上的镜头。确认半透明镜和镜头上
是否积有灰尘和污物。
55345-F9-00
2
清除各部的灰尘和污物。
1. 先用光学仪器专用软刷清扫照明扩散板上的
灰尘。
如照明扩散板上有较大的污物，可用镊子除去。
2. 用光学仪器专用软刷，清扫内部的半透明镜和
镜头上的灰尘。
如镜头上有较大的污物，可从相机装置里侧的
缝隙，用镊子除去。
c
注意
照明扩散板是一块非常薄的薄板。禁止用力按压或用硬物
划伤照明扩散板。
参考
有些规格的贴片机，相机装置里侧的缝隙有限，如果不拆除
部分零件就不能完成对镜头的清洁。此时，请与本公司联系。
3
用棉棒擦拭半透明镜和镜头。
用随机附带的棉棒浸数滴镜头清洁剂，擦拭半透明
镜和镜头的表面。
确认是否赃物
Step 1
半透明镜和镜头（内部）
照明扩散板
3-25
3
2.6 各轴的螺旋丝杆及线性导轨的点检
按照下列内容，点检 X,Y,W 轴螺旋丝杆及线性导轨。
X,Y 轴装有润滑油飞散防止用外罩，点检时先将外罩取下后再实施点检作业。
参考
润滑油飞散防止用外罩的取出方法，参阅前述的「2.2.1 X，Y，W 轴螺旋丝杆的清洁‧加油」。
点检要点
1.螺旋丝杆和线性导轨上是否粘附有异物 ?
确认是否有芯片等粘附在螺旋丝杆和线性导轨上 ?
2.螺旋丝杆和线性导轨的润滑油使用状态是否适当 ?
确认润滑油没有发生流出、飞溅现象，也没有变色和凝固。
3.螺旋丝杆是否发出异响 ?
在紧急停机状态下（按下紧急停机按钮），用手推动 X 轴或 Y 轴，检查螺旋丝杆是否发出异响。
处理方法
1.芯片等夹在螺旋丝杆及线性导轨内，是磨损螺旋丝杆及线性导轨的重要原因。如果有芯片或异物粘附，必须连同润滑油
一并擦去或用镊子等除去。
2.参阅后述「2.2X,Y,W 轴的清洁 · 加油」的内容添加润滑油。
3.如果实施上述的第 1. 及第 2. 的处理方法后仍然不能消除异响，请与 YAMAHA 或代理商联系。
3-26
3
3.6 个月或一年

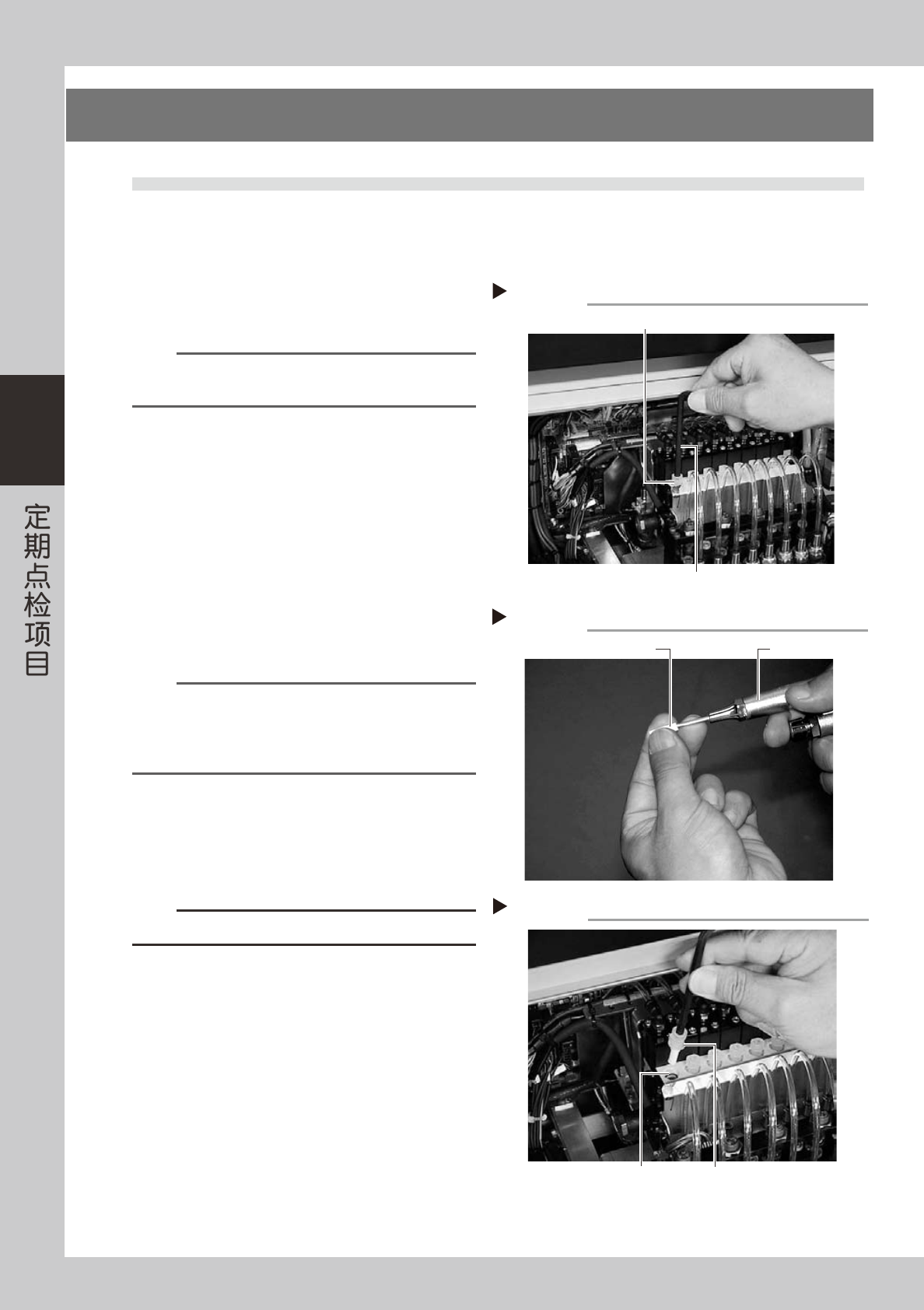

3.1 排出器过滤器的清洁 · 更换
虽然供气状态和实际运作时间各异，但一般 6 个月左右必须对排出器的过滤器实施一次点检。如果只是轻微脏污，
可用气枪清除，如果脏污比较严重，建议更换过滤器。
1
使贴装头移至 Y 轴的最前部。
按 [ 装置 ]-「Head」( 或「传送装置」) 选项卡画面
的 [ 轴移动 ] 按钮，打开「轴移动」画面，将贴装
头移至 Y 轴的最前部。
参考
排出器在贴装头后部的上方。如果将贴装头移至最前部，可
易于过滤器的点检。( 点检在机器的前侧实施。)
e
2
按紧急停机按钮。
为了安全作业，必须使贴片机处于紧急停机状态。
3
拆卸过滤器盖。
用 6 角扳手 (5)，拧松过滤器盖并用手取下。
55346-F9-10
4
清洁过滤器。
用镊子等取出过滤器，只是少量脏污，可用气枪
吹除后重新装入排出器中。
55347-F9-00
n
要点
如果脏污严重或已变色，必须更换为新的过滤器 (K46-
M8527-C0X)。
虽然贴片机运作时间各异，更换过滤器的周期也相应不同，
但一般半年需更换一次。
5
安装过滤器。
1. 将过滤器嵌入过滤器盖并插入排出器。
2. 向右旋转、锁紧过滤器盖。( 发出“咔嚓”音 )
55348-F9-10
c
注意
安装过滤器前，确认过滤器盖的 O 形圈是否已嵌入排气器一侧。
清洁过滤器
Step 4
气枪过滤器
拆卸过滤器盖
Step 3
6角扳手 (5)
过滤器盖
安装过滤器
Step 5
已嵌入过滤器盖中的过滤器
O形圈
