2.6 各轴的螺旋丝杆及线性导轨的点检
按照下列内容，点检 X,Y,W 轴螺旋丝杆及线性导轨。
X,Y 轴装有润滑油飞散防止用外罩，点检时先将外罩取下后再实施点检作业。
参考
润滑油飞散防止用外罩的取出方法，参阅前述的「2.2.1 X，Y，W 轴螺旋丝杆的清洁‧加油」。
点检要点
1.螺旋丝杆和线性导轨上是否粘附有异物 ?
确认是否有芯片等粘附在螺旋丝杆和线性导轨上 ?
2.螺旋丝杆和线性导轨的润滑油使用状态是否适当 ?
确认润滑油没有发生流出、飞溅现象，也没有变色和凝固。
3.螺旋丝杆是否发出异响 ?
在紧急停机状态下（按下紧急停机按钮），用手推动 X 轴或 Y 轴，检查螺旋丝杆是否发出异响。
处理方法
1.芯片等夹在螺旋丝杆及线性导轨内，是磨损螺旋丝杆及线性导轨的重要原因。如果有芯片或异物粘附，必须连同润滑油
一并擦去或用镊子等除去。
2.参阅后述「2.2X,Y,W 轴的清洁 · 加油」的内容添加润滑油。
3.如果实施上述的第 1. 及第 2. 的处理方法后仍然不能消除异响，请与 YAMAHA 或代理商联系。
3-26
3
3.6 个月或一年
3.1 排出器过滤器的清洁 · 更换
虽然供气状态和实际运作时间各异，但一般 6 个月左右必须对排出器的过滤器实施一次点检。如果只是轻微脏污，
可用气枪清除，如果脏污比较严重，建议更换过滤器。
1
使贴装头移至 Y 轴的最前部。
按 [ 装置 ]-「Head」( 或「传送装置」) 选项卡画面
的 [ 轴移动 ] 按钮，打开「轴移动」画面，将贴装
头移至 Y 轴的最前部。
参考
排出器在贴装头后部的上方。如果将贴装头移至最前部，可
易于过滤器的点检。( 点检在机器的前侧实施。)
e
2
按紧急停机按钮。
为了安全作业，必须使贴片机处于紧急停机状态。
3
拆卸过滤器盖。
用 6 角扳手 (5)，拧松过滤器盖并用手取下。
55346-F9-10
4
清洁过滤器。
用镊子等取出过滤器，只是少量脏污，可用气枪
吹除后重新装入排出器中。
55347-F9-00
n
要点
如果脏污严重或已变色，必须更换为新的过滤器 (K46-
M8527-C0X)。
虽然贴片机运作时间各异，更换过滤器的周期也相应不同，
但一般半年需更换一次。
5
安装过滤器。
1. 将过滤器嵌入过滤器盖并插入排出器。
2. 向右旋转、锁紧过滤器盖。( 发出“咔嚓”音 )
55348-F9-10
c
注意
安装过滤器前，确认过滤器盖的 O 形圈是否已嵌入排气器一侧。
清洁过滤器
Step 4
气枪过滤器
拆卸过滤器盖
Step 3
6角扳手 (5)
过滤器盖
安装过滤器
Step 5
已嵌入过滤器盖中的过滤器
O形圈
3-27
3

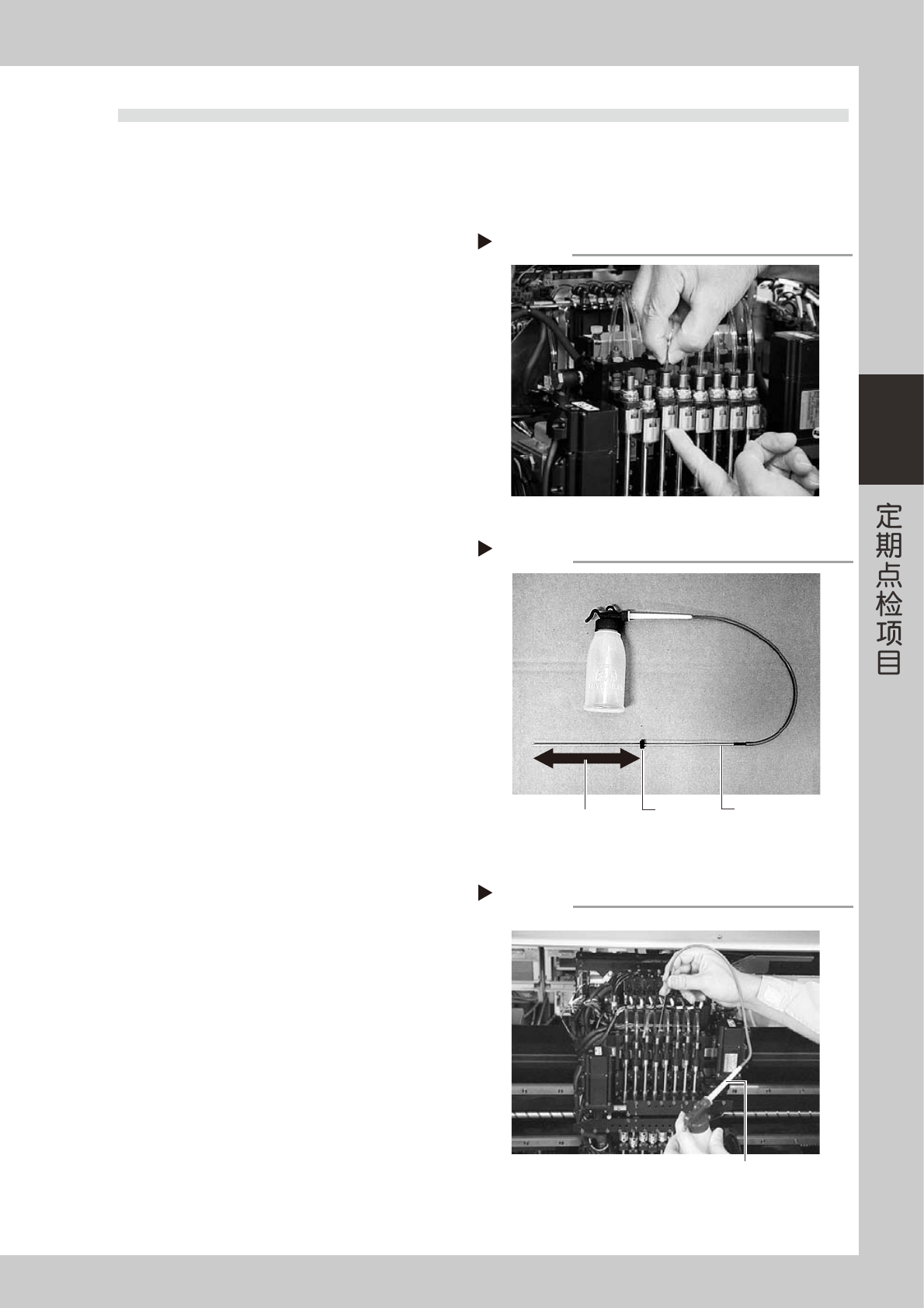

3.2 多槽轴内的清洁 · 加油
虽然供气状态和实际运作时间各异，但一般 6 个月左右必须对多槽轴内部实施一次清洁作业。因为多槽轴的空气
通道内如有异物粘附或污垢残留，会导致吸附‧贴装错误的发生。
3.2.1 多槽轴内的清洗
1
拆卸所有贴装头上的吸嘴。
用手拆下标准贴装头和 YG100RB 精密贴装头的
吸嘴。
YG100RA 的 FNC 贴装头 , 参照前述「1.2.1FNC
吸嘴 ASSY 的拆卸」拆除 FNC 吸嘴 ASSY。
2
拔出输气管。
拔出插在各贴装头多槽轴上部的输气管。
55349-F9-10
3
准备清洁工具 (KV8-M8860-00X)。
1. 在清洁容器中注入 IPA( 异丙醇酒精 )。
（禁止使用其它溶剂）。
2. 将清洁工具的喷嘴挡板滑动至距离前端 185 〜
200mm 的位置。
3. 在要清洗的贴装头下方放置容器（纸杯等）。
( 在后项 (Step4) 作业中，注入 IPA 时会流出 )
55350-F9-00
4
清洁多槽轴内部。
1. 将清洁工具的喷嘴插入多槽轴内直至挡板位置。
2. 注入 IPA 清洗多槽轴的空气通道。
55351-F9-00
清洁工具
Step 3
喷嘴
将挡板设置在距离前端
185〜200mm的位置
挡板
多槽轴的清洗
Step 4
清洁工具
拔出输气管
Step 2
