4-1
4
1.吸嘴弹簧片的更换
1.1 标准贴装头的吸嘴弹簧片的更换
e
1
按紧急停机按钮。
为了安全作业 , 必须使机器处于紧急停机状态。
2
拆卸吸嘴。
用手拆下要更换弹簧片的吸嘴。
3
拆下吸嘴弹簧片。
一边从后按住轴 , 一边用十字精密螺丝刀拧下螺钉 ,
将不良的弹簧片从吸嘴基座上取下。
55422-F9-00
4
安装新的吸嘴弹簧片。
一边从后按住轴 , 一边用十字精密螺丝刀拧紧固定
螺钉。此时 , 千万不要忘记装入垫圈。
55401-F9-00
5
安装吸嘴。
6
确认安装状态。
1. 确认弹簧片与吸嘴之间没有间隙。
2. 用手反复装卸吸嘴数次，确认是否存在松动
现象。

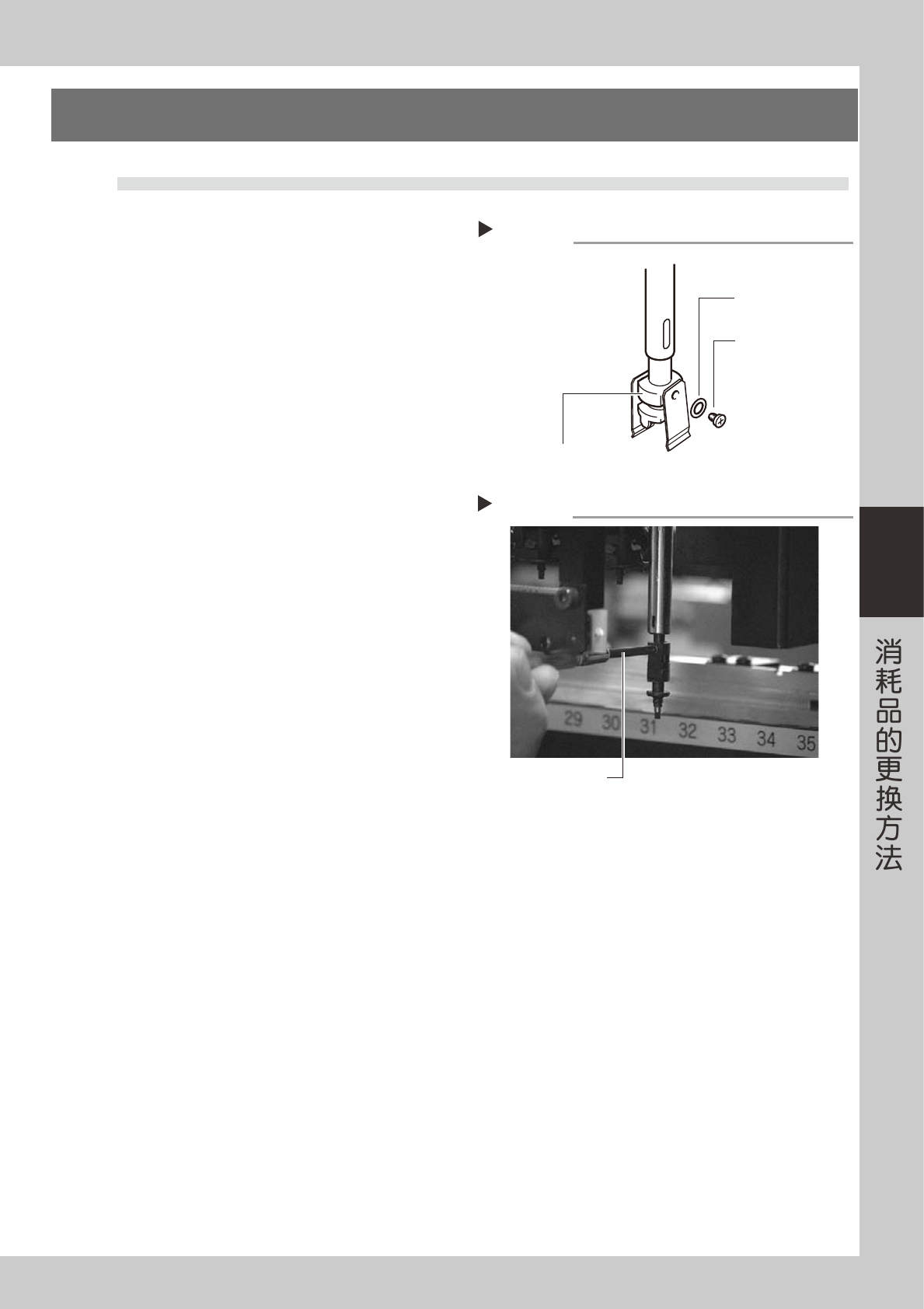

弹簧片的安装
Step 4
十字精密螺丝刀
Step 3
拆卸弹簧片
吸嘴弹簧片的
固定垫圈
吸嘴基座
吸嘴弹簧片的
固定螺钉
4-2
4
1.2 精密贴装头 (YG100RB) 吸嘴弹簧片的更换
e
1
按紧急停机按钮。
为了安全作业，务必使机器处于紧急停机状态。
2
拆卸吸嘴。
用手拆下要更换弹簧片的吸嘴。
3
拆下弹簧片。
用十字精密螺丝刀拆下固定螺钉，将弹簧片和加固
用弹簧片从吸嘴基座上取下。
55400-F9-00
c
注意
拆除固定螺钉时，吸嘴基座也会随之下落，注意不要使其掉落。
4
安装新的弹簧片。
将新的弹簧片和加固用弹簧片安装在吸嘴基座上，
并用十字精密螺丝刀拧紧固定螺钉。此时，千万
不要忘记装入垫圈。
55401-F9-00
5
安装吸嘴。
6
确认安装状态。
1. 确认弹簧片与吸嘴之间没有间隙。
2. 用手反复装卸吸嘴数次，确认是否存在松动
现象。
拆卸弹簧片
Step 3
吸嘴弹簧片的
固定垫圈
吸嘴基座
吸嘴弹簧片的
固定螺钉
弹簧片的安装
Step 4
十字精密螺丝刀
